Автоматизированная линия изготовления корпуса пакетного переключателя

Пояснительная записка (в программе Word) 31 с., 2 табл., 21 рис., 5 источников, 1 приложение
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 1 лист
ВУЗ Севастопольский Национальный Технический Университет

Описание

Проект по дисциплине «ПАТС»

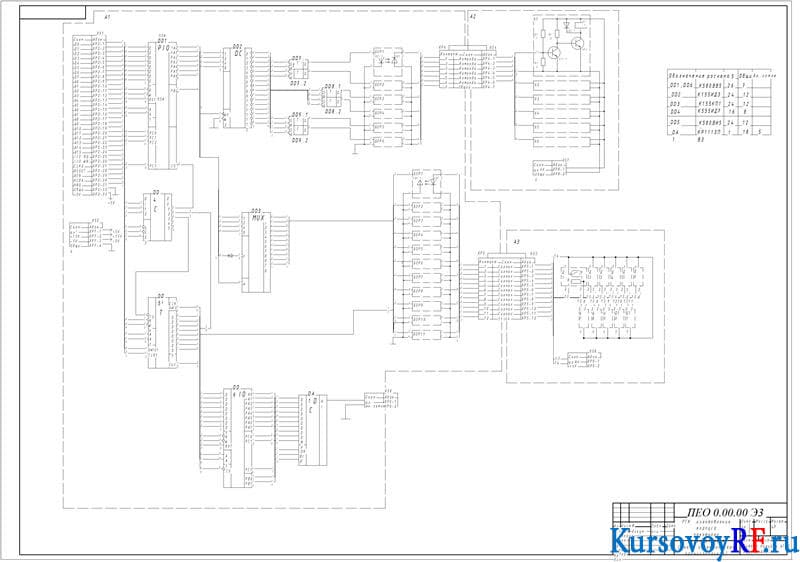

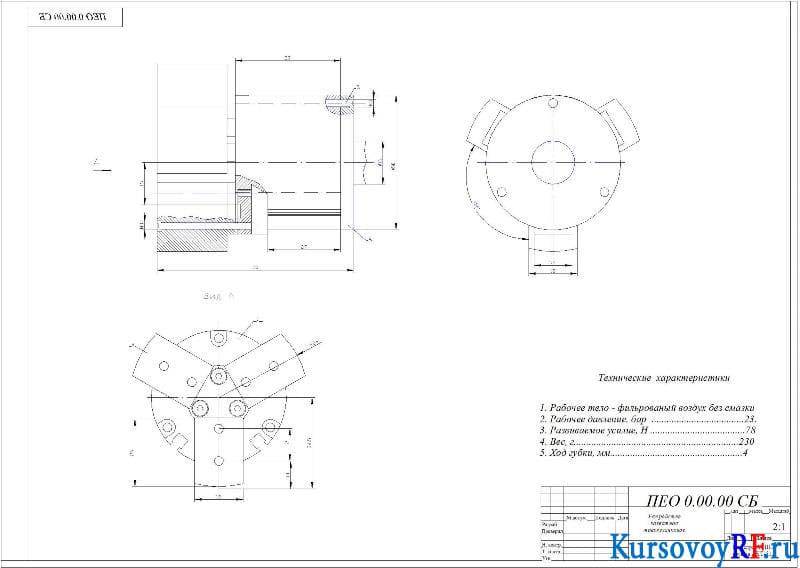

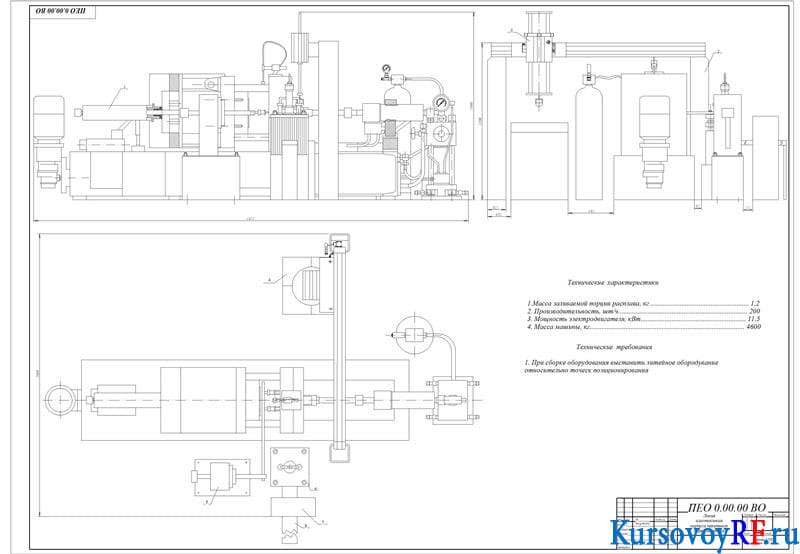

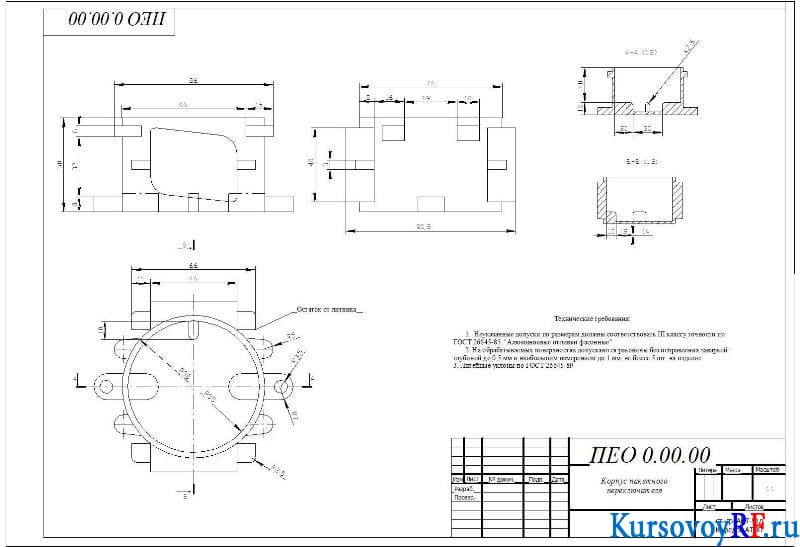

В представленной курсовой работе осуществлен выбор и расчет заготовки, представлен внешний вид деталей с литниками. Проведен анализ имеющихся средств и методов автоматизации процесса. В конструкторском разделе был выполнен расчет необходимого объема и параметров загрузочного устройства, разработаны и рассчитаны конструкции захватного устройства, определены параметры схвата CGC-50. Разработаны циклограмма и система управления АТК, выполнено распределение адресного пространства. В графической части работы были выполнены чертежи линии изготовления корпуса пакетного переключателя, корпуса, захватного трехкулачкового переключателя и электрической принципиальной схемы. Дополнительные материалы: 6 дубликатов чертежей в Автокаде.
