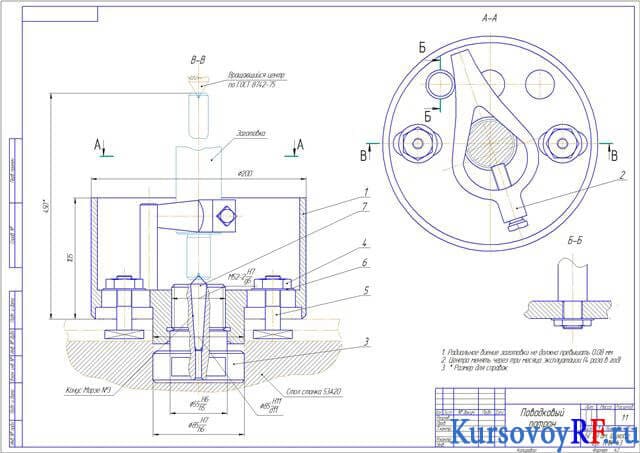

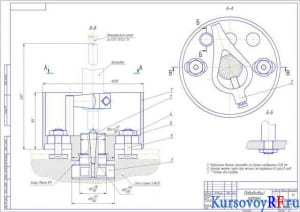

Курсовой проект с чертежами поводкового патрона

Пояснительная записка (в программе Word) 15 с., 0 табл., 4 рис., 7 источников, 0 приложений
Чертежи (в программе Компас) 1 лист плакатов и чертежей
ВУЗ БелГТАСМ

Описание

Проект по дисциплине «Технологическая оснастка»
В курсовом проекте проиллюстрирован вид технологической оснастки и укомплектованность производственной линии. Представлен выбор схемы использования детали в приспособление. Выполнен расчет сил закрепления с определением сил закрепления. Представлен выбор конструкции и размеров зажимных устройств с расчетом погрешности закрепления. Отражена схема хомутика с определением параметров конструкции. Представлена схема поводкового патрона с определением параметров конструкции. Выполнен расчет точности оснастки с определением погрешности положения. Представлена эффективность применения и стоимость технологической оснастки.
