Проектирование водозаборного сооружения из поверхностных источников

Описание

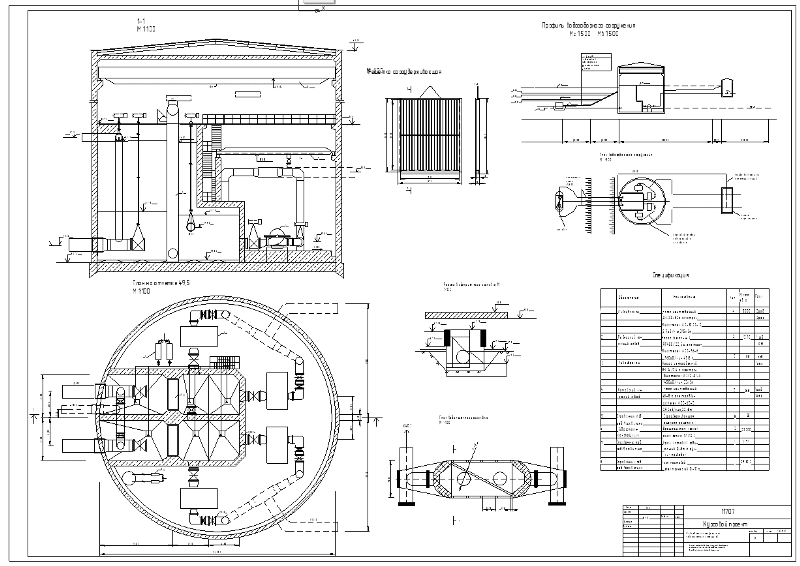

 В данном курсовом проекте  выполнены: Выбор месторасположения водозаборного сооружения. Построение профиля дна и берега реки и выбор типа водозаборного сооружения. Гидравлический расчет основного технического оборудования водозаборных сооружений. Подбор вспомогательного оборудования. Мероприятия по рыбозащите, борьбе с шугой, донным льдом и биообрастанием. Способы производства строительных работ. Берегоукрепительные работы. Мероприятия по организации зон санитарной охраны.

• Производительность водозаборного сооружения Q=2,1м³/с
• Требуемый напор насосов Н=50м
• Минимальная скорость воды в источнике V1=0,45м/с
• Максимальная скорость воды в источнике V2=1,4м/с
• Уровни воды в реке:

-низший уровень воды летом Z1=50м

-низший уровень воды зимой Z2=50,5м

-низший уровень ледохода      Z3=53м

-верхний уровень ледохода     Z4=54м

-верхний уровень воды (паводковый) Z5 =57м

• Данные для построения профиля дна и берега реки:

Z6=47м; l1=15м

Z7=47,5м; l2=15м

Z8=55м;  l3=50м

Z9=56м; l4=5м

Z10=58м;  l5=25м

Z11=59м;

• Линия раздела грунта Z12=46м
• Толщина льда 0,7м
• Высота волны 2h=0,6м
• Грунт 1 – песок; грунт 2 – скала
• Река не судоходная
• Количество травы и листьев в реке – много
• Шуги нет
