Пароводяной цикл. Расчет и анализ

Пояснительная записка (в программе Word) 8 с., 3 табл., 1 рис., 1 источник, 0 приложений
Чертежи (в программе Автокад) 1 лист плакатов и чертежей
ВУЗ Ульяновский государственный технический университет

Описание

Проект по дисциплине «Техническая термодинамика»
Пароводяной цикл осуществляется конденсационной электростанцией. При выполнении расчётно-графической работы выполнены следующие требования:
- изучена электростанции и основа процессов, происходящих с рабочим телом и составляющих цикл станции
- благодаря таблицам и диаграммам h-s водяного пара определены параметры в характерных точках цикла, заполнена соответствующая таблица

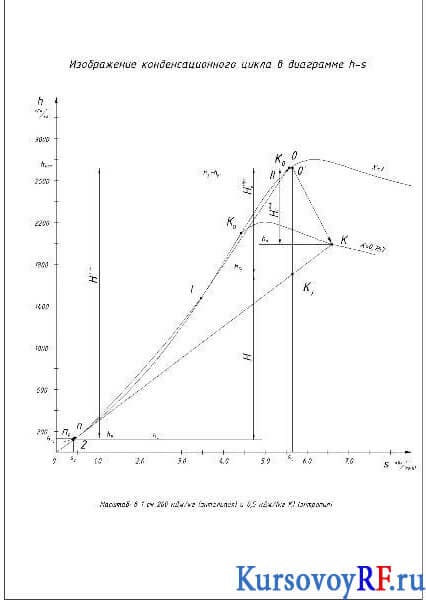

- построен цикл в координатах h-s
- Изучены и рассчитаны: располагаемые мощности насоса, турбины и цикла;
внутренние мощности насоса, турбины и цикла; КПД теплового потока; коэффициент собственных нужд; термический, внутренний и относительный внутренний КПД цикла; электрическая мощность генератора.
Определены параметры критического состояния, параметры точек для построения пограничных линий и пересечения I и II.
