Создание тепловых схем с применением пакета AUTOCAD

Пояснительная записка (в программе Word) 40 с., 8 табл., 3 рис., 6 источников, 1 приложение
Чертежи (в программе Автокад) 1 лист плакатов и чертежей
ВУЗ ГОМЕЛЬСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВСИТЕТ ИМЕНИ П. О. СУХОГО

Описание

Проект по дисциплине «Основы конструирования и САПР»

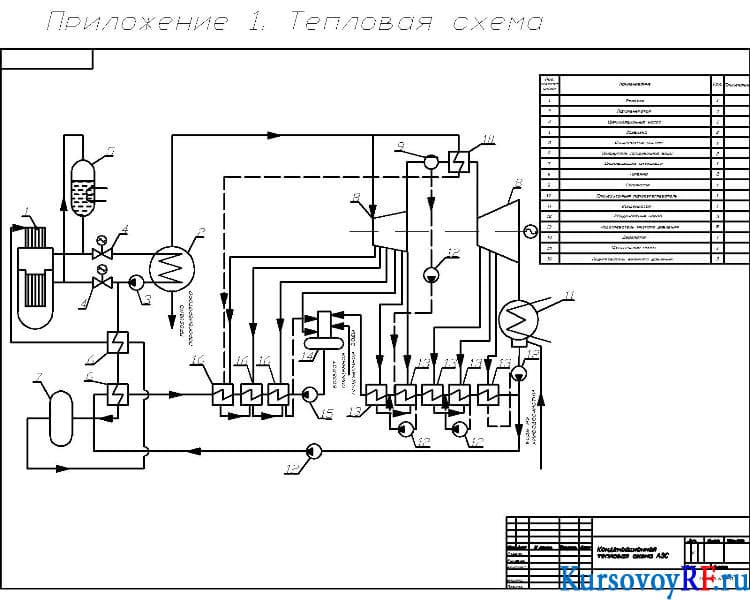

В представленной курсовой работе было разработано информационное обеспечение САПР, составлен перечень полей базы данных. Составлена схема данных, определены типы данных и основные свойства полей (оборудование, испытание, ответственные, подразделения, энергосберегающие мероприятия и марка оборудования). Осуществлена подготовка отладочных данных и составлена их схема, проведен анализ данных. Разработана тепловая схема, составлено пользовательское меню. Рассмотрена организация связи элементов чертежа с базой данных, представлена общая инструкция пользователя. Выполнено описание аппаратного и программного обеспечения, изучена структура информационного приложения. Дополнительные материалы: Документ в блокноте, Таблица База данных в Microsoft Access Database, Слайды Автокад 12 файлов: Вода питательная, подпиточная, техническая, ХВО, гидрозамок односторонний, дренаж, КО с пружиной и без, с поджимом рабочей среды, конденсат, Схемы в MNU.
