Расчетный проект корпуса для теплообменника кожухотрубчастого водо-водянистого

Пояснительная записка (в программе Word) 26 с., 4 табл., 10 рис., 8 источников, 1 приложение на украинском языке
Чертежи (в программе Компас) 1 лист плакатов и чертежей
ВУЗ Винницкий национальный технический университет Институт строительства, теплоэнергетики и газоснабжения

Описание

Проект по дисциплине «Основы конструирования»

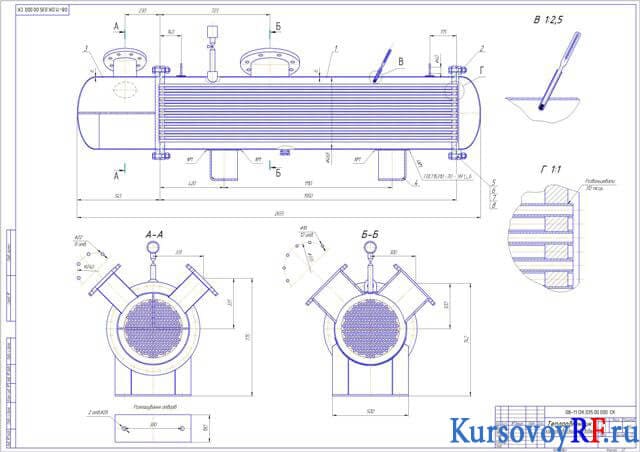

В данном курсовом проекте проектируется корпус для теплообменника кожухотрубчастого водо-водяного. Корпус оснащен косынками для подъема теплообменника при транспортировке, двумя нижними и верхними штуцерами для подвода и отвода вещества, что греет и вещества и нагревает. Производится расчет толщины стенок теплообменника, толщины стенки обечайки, эллиптических днищ, трубной доски. Подбираются фланцы, штуцере, опоры, контрольно-измерительные устройства. Проверяются на прочность фланцевые болты и болты крышек, производится расчет опор аппарата. Рассмотрены мероприятия по охране труда. Выполняется общий чертеж теплообменника.
