Проектирование АСР в соотношении топливо−воздух. Автоматизация нагревательного колодца

Код: 02.01.07.06.112

Разместил: Кирилл Вишневский

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Пояснительная записка (в программе Word) 28 с., 2 табл., 4 рис., 4 источника, 5 приложений
Чертежи (в программе Компас и Автокад) 5 листов плакатов и чертежей, спецификации 7 листов
ВУЗ ДОНБАССКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Описание

Проект по дисциплине «Проектирование систем автоматизации»

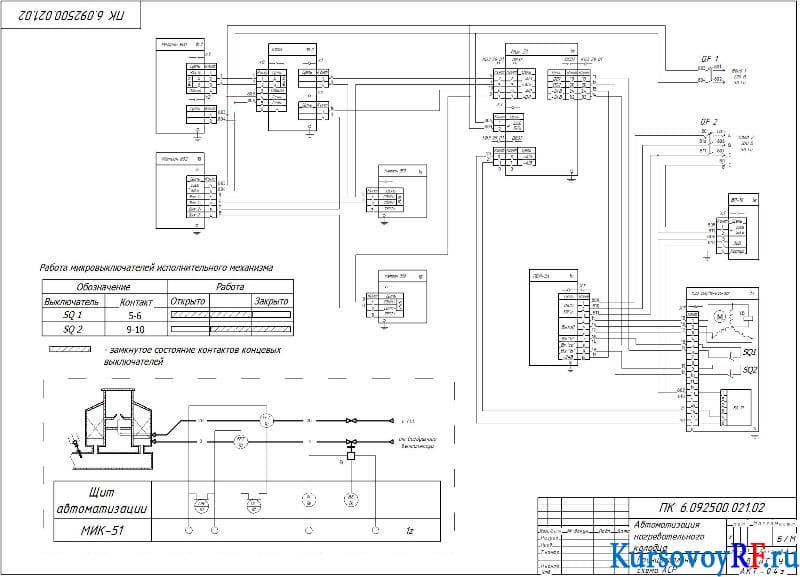

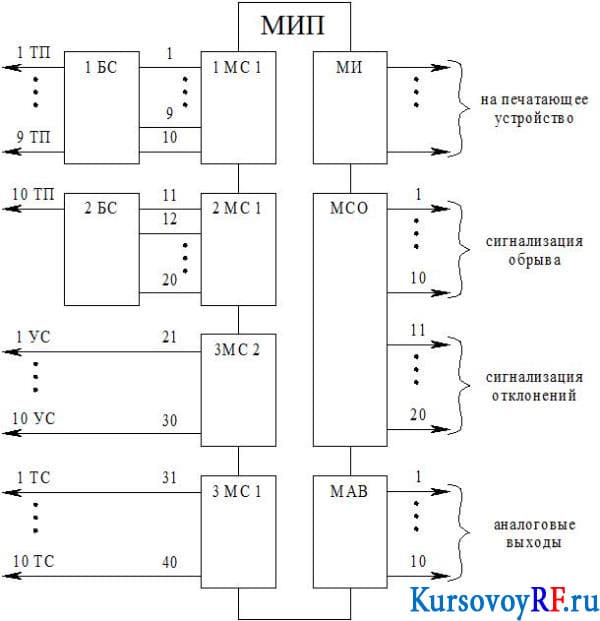

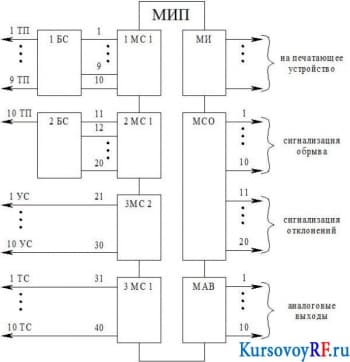

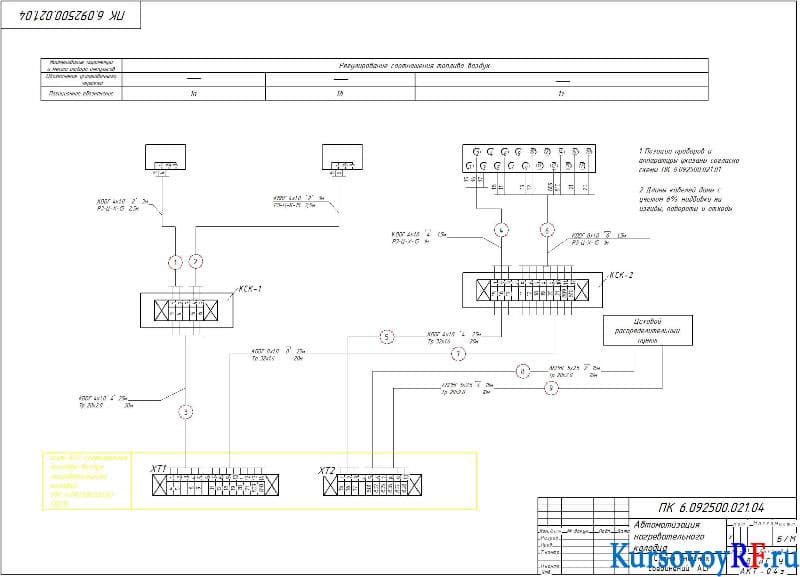

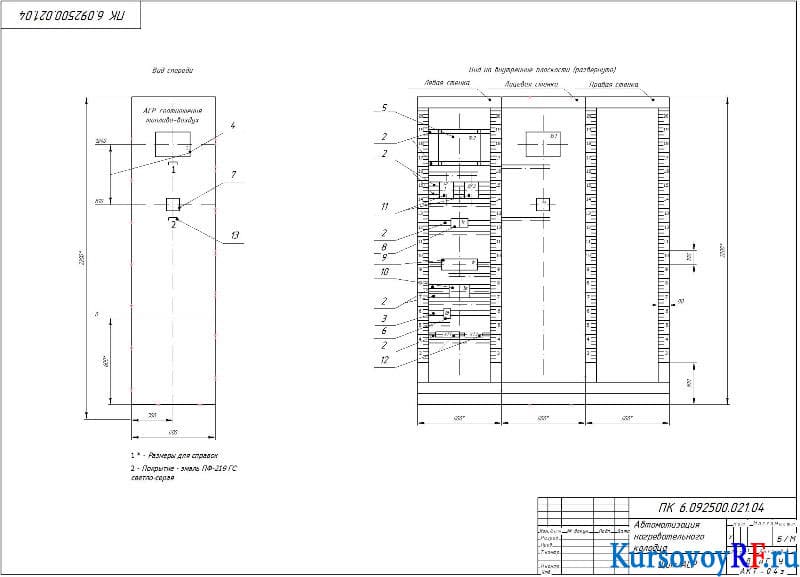

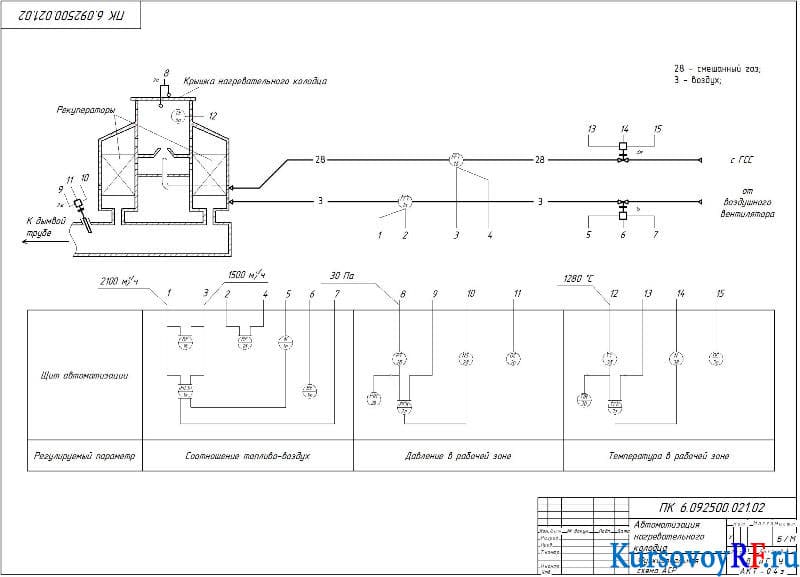

В данной курсовой работе было выполнено общее описание объекта автоматизации и подобрана структура управления. Построен график выдержки и охлаждения слитка в неотапливаемом колодце. Составлены структурная схема АСР температуры и структурная функциональная схема регулирования температуры. Обоснован выбор средств и приборов автоматизации для реализации АСР температуры томильной зоны методической печи. Представлены технические данные регулятора и регулирующего органа, рассмотрено соотношение топливо-воздух. Разработаны функциональная схема автоматизации и принципиальная схема АСР. Составлена документация на щит АСР, построена схема внешних соединений АСР. Дополнительные материалы: 10 дубликатов чертежей в Автокаде, 2 рисунка чертежей в PDF.
