Курсовой проект здания пятиэтажного жилого дома с чертежами

Пояснительная записка (в программе Word) 41 с., 20 табл., 11 источника, на украинском языке
Чертежи (в программе Компас) 6 листа плакатов и чертежей

Описание

Проект по дисциплине «Строительство»
В данной курсовой работе представлено задание на разработку здания, дана краткая характеристика района строительства. Составлено конструктивное решение, выполнена спецификация сборных железобетонных и бетонных конструкция, а также столярных изделий. Представлена таблица подсчетов объемов работ и выбора методов выполнения работ. Осуществлен выбор монтажного крана, составлен календарный план. Выполнено описание графика движения рабочей силы графику использования машин и поставки материалов. Произведены расчеты нормативного срока строительства, временных складских помещений и площадок, а также необходимого количества автотранспорта для перевозки плит перекрытия подвала.

Состав чертежей

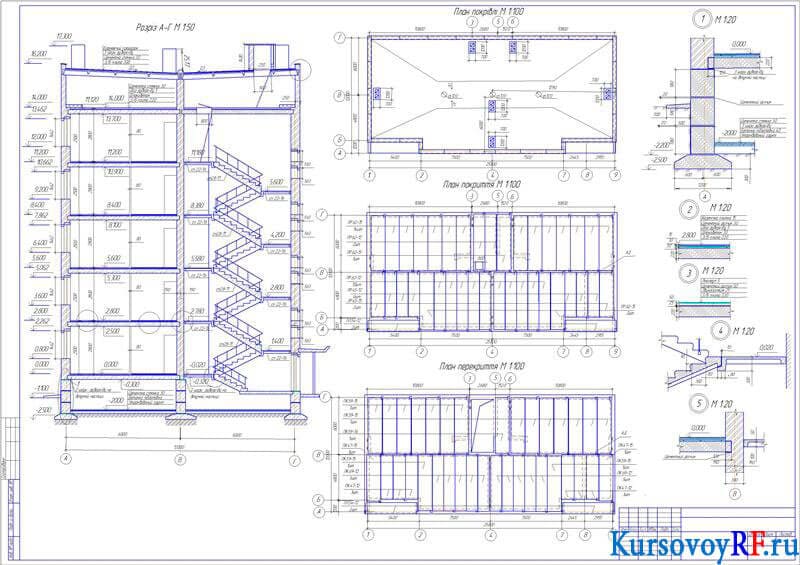

Разрез А-Г, План кровли М 1: 100, План покрытия М 1: 100, План перекрытия М 1: 100 А1

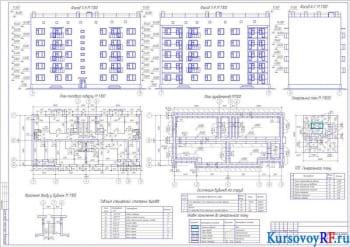

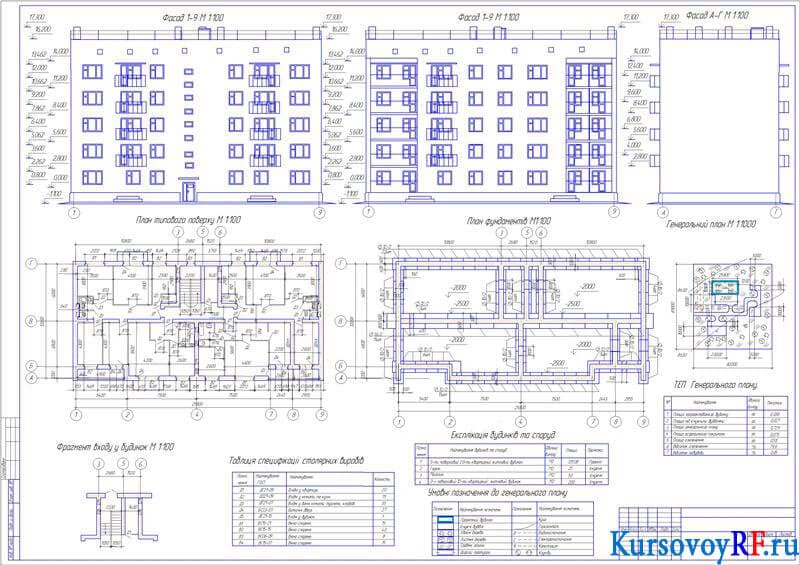

Фасад 1-9 М 1:100, Фасад А-Г М 1:100, План типового этажа М 1:100, План фундаментов М 1:100, Генеральный план М 1:1000, Фрагмент входа в дом М 1:100, Таблица спецификации столярных изделий, Экспликация зданий и сооружений, ТЭП Генерального плана, Условные обозначения А1

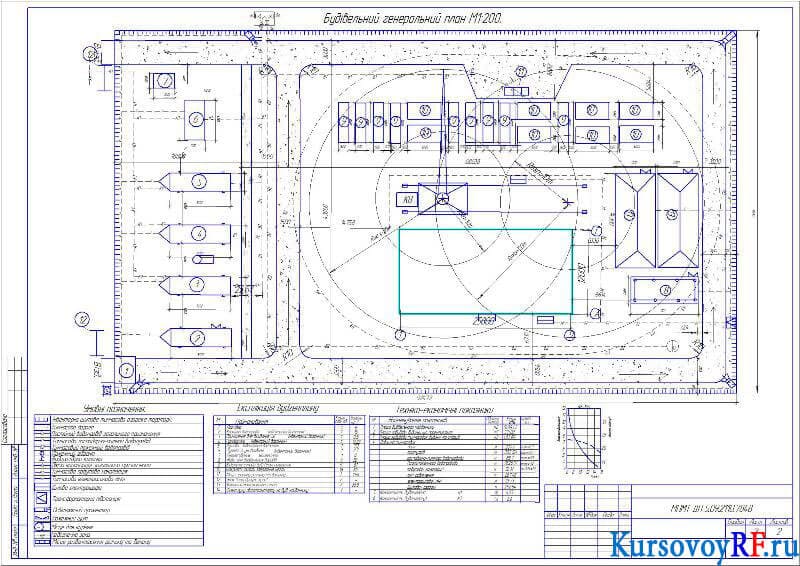

Строительный генеральный план М 1:200, Условные обозначения, экспликация стройгенплана, Технико-экономические показатели А1

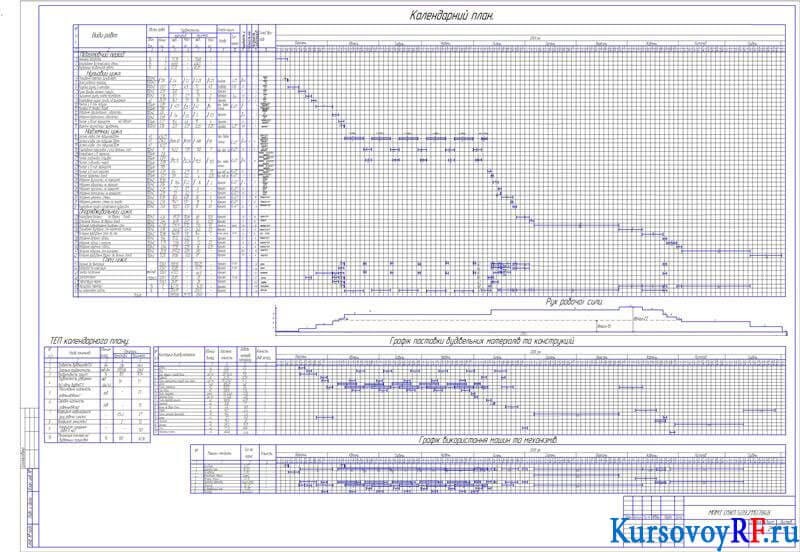

Календарный план, Движение рабочей силы, График поставки строительных материалов и конструкций, График использования машин и механизмов А1

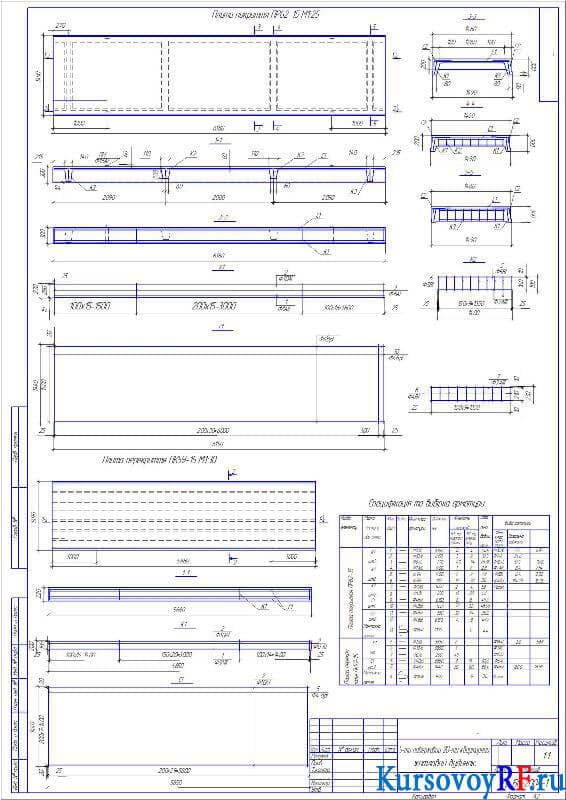

Плита перекрытия ПР 62-15 М 1:25, Плита перекрытия ПК59-15 М1:30, Спецификация и выборка арматуры А2

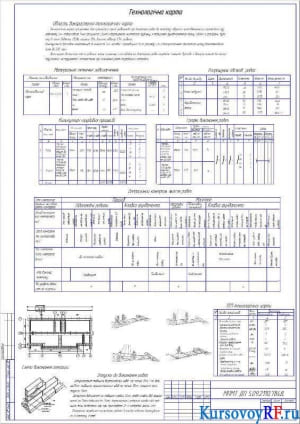

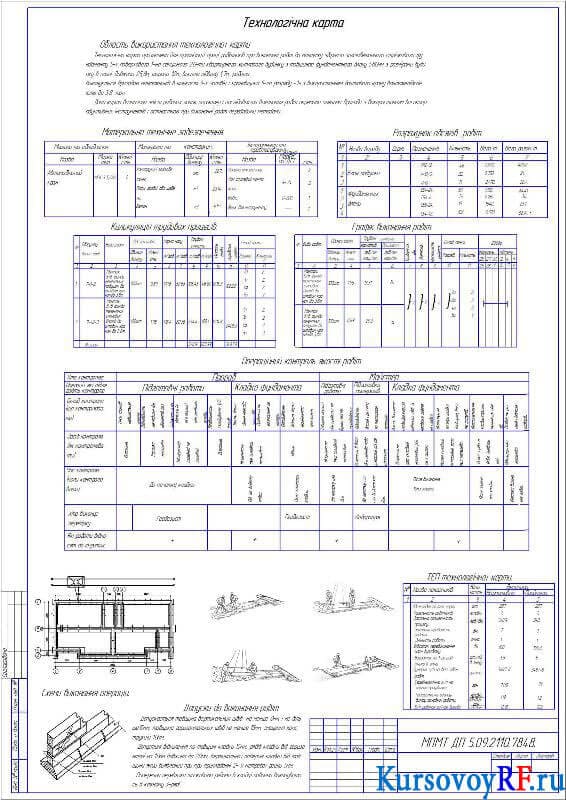

Технологическая карта А1
