Курсовое проектирование цилиндра для турбины конденсационной паровой

Описание

 Проект по дисциплине «Турбины ТЭС и АЭС»

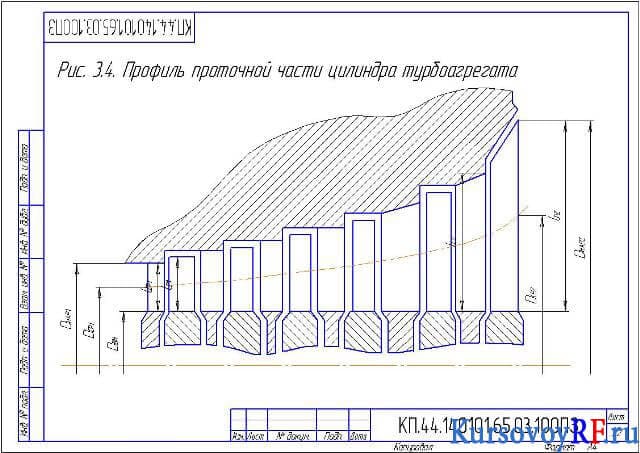

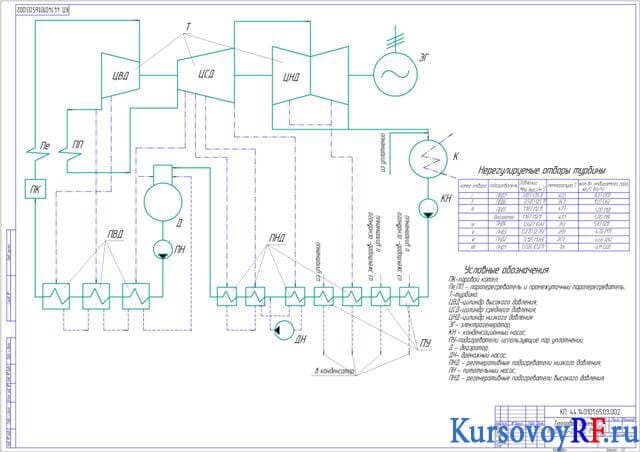

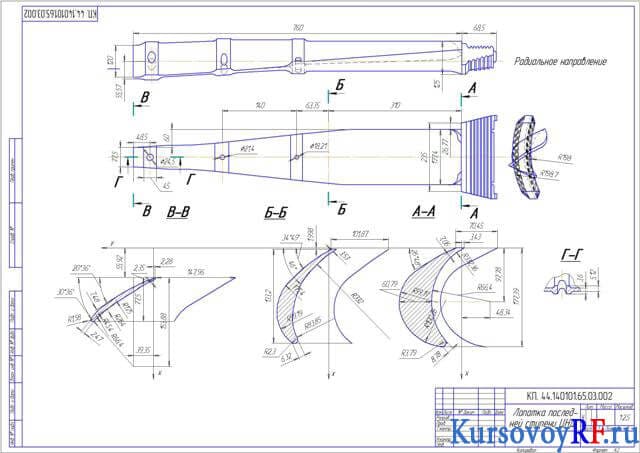

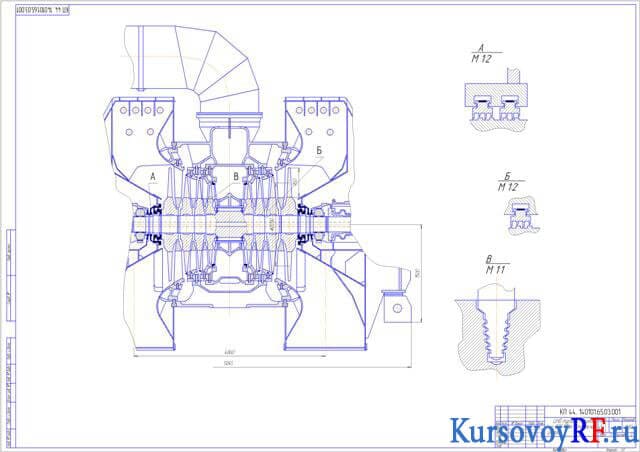

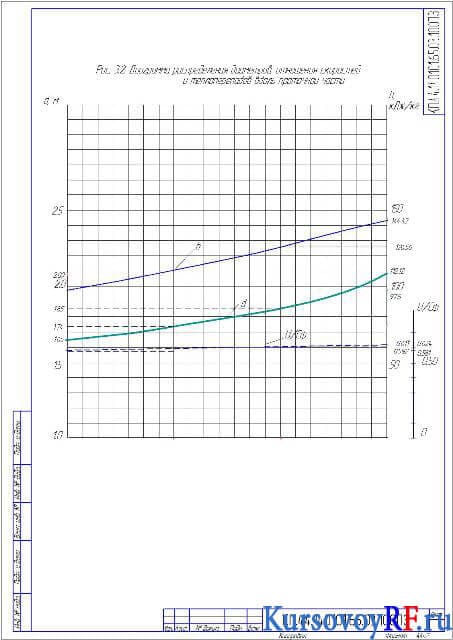

В работе курсовой спроектирован цилиндр для турбины конденсационной паровой. В расчетной части рассмотрена ее конструкция и дана характеристика. Произведен расчет тепловой, а именно предварительно определен расход пара; предварительно построен в i-s диаграмме процесс расширения в турбине; представлен расчет схемы тепловой; определено вычисляемое значение расхода пара, число ступеней ЦНД. Построены диаграммы распределения диаметров, отношений скоростей и теплоперепадов вдоль проточной части ЦНД. В графической части представлены чертежи турбины, ее тепловой схемы и лопатки последней ступени ЦНД.
