Расчетный курсовой проект аппарата теплообменного горизонтального кожухотрубного

Пояснительная записка (в программе Word) 23 с., 6 табл., 10 рис., 5 источников
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей
ВУЗ Московский Энергетический Институт (ТУ)

Описание

Проект по дисциплине «Прикладная механика»

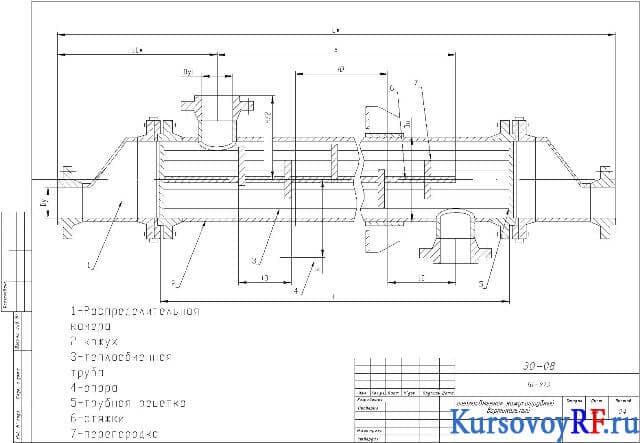

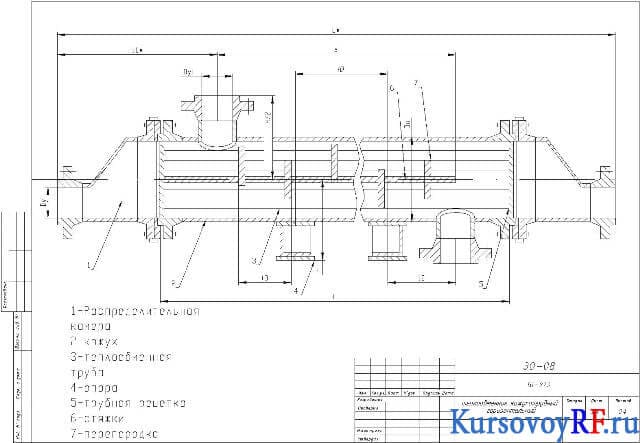

В работе курсовой спроектирован теплообменник кожухотрубный. В основной части определено количество труб в одном ходе аппарата и общее количество трубок в аппарате. Подобран тип теплообменника и способ размещения отверстий под трубки в решетках трубных. Рассмотрена схема расположения отверстий в перегородках и решетках. Выбрана схема принципиальная теплообменника. Произведен расчет прочности кожуха теплообменника, труб на прочность, крышки, решеток трубных и соединений фланцевых. Выбраны опоры для аппарата теплообменного. В графической части представлены чертежи аппарата теплообменного кожухотрубного вертикального и горизонтального.
