Курсовая разработка транзитной подстанции

Описание

 Проект по дисциплине «Электроснабжение»

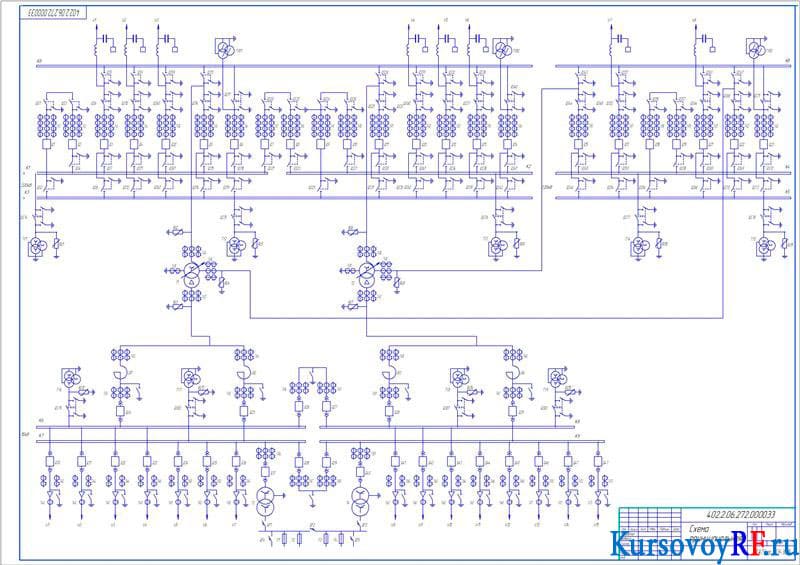

В представленной курсовой работе была выполнена разработка двух вариантов структурных схем, построены графики нагрузки. Осуществлен выбор основного оборудования для первой и второй схемы, представлены технические данные трансформаторов. Определены допустимые систематические нагрузки и режимы работы автотрансформаторов. Выполнен расчет количества линий и выбор РУ всех напряжений, проведено технико-экономическое сравнение вариантов. Рассчитаны капитальные затраты, составлена схема питания собственных нужд. Определены токи КЗ для точки К1, К2 и К3, представлена эквивалентная схема замещения. Подобраны разъединители и выключатели, измерительный трансформаторы напряжения и тока, а также ограничители перенапряжения, токоведущих частей и изоляторов.
