Курсовое проектирование тупиковой подстанции

Пояснительная записка (в программе Word) 51 с., 9 табл., 8 рис., 6 источника
Чертежи (в программе Компас) 2 листа плакатов и чертежей
ВУЗ Уфимский государственный авиационный технический университет

Описание

Проект по дисциплине «Электроснабжение»

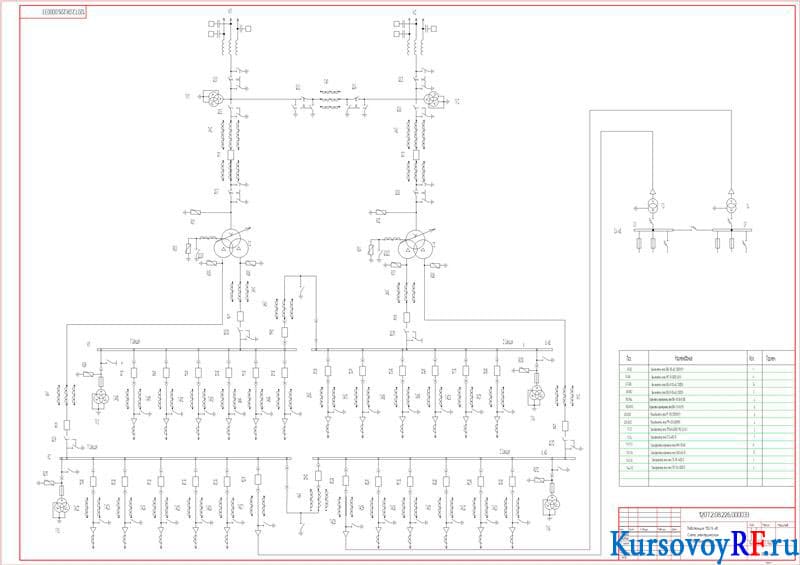

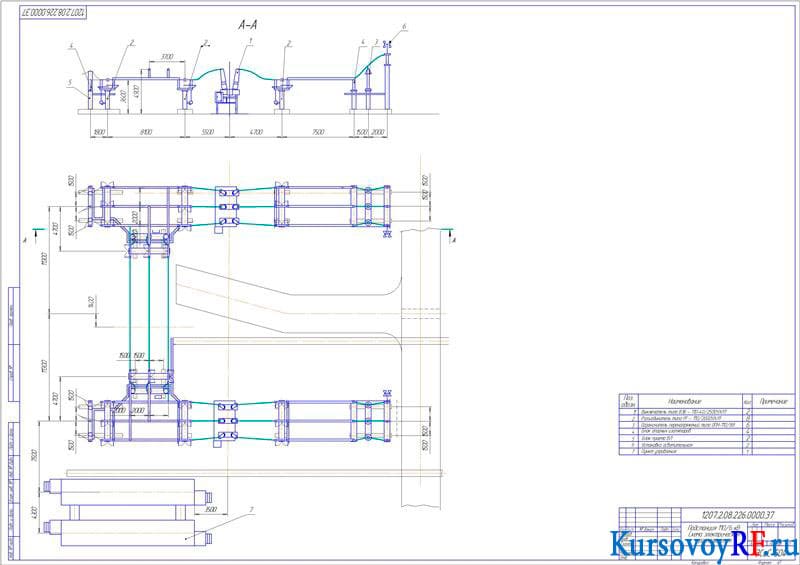

В представленной курсовой работе была выполнена разработка вариантов структурных схем подстанции. Осуществлен выбор мощности и числа трансформаторов, выполнен расчет числа линий на высоком и низком напряжении. Подобраны схемы распределительных устройств, составлена неполная принципиальная схема. Представлен технико-экономические показатели, выбрана схема собственных нужд. Даны сведения по расчету токов короткого замыкания, представлены расчетная схема и схема замещения подстанции. Рассчитаны токи короткого замыкания, осуществлен выбор разъединителей и выключателей, измерительных трансформаторов напряжения и тока, токоведущих частей и конструкций РУ.
