Проектирование и расчет технологической схемы ПДСУ с разработкой конструкции щековой дробилки ЩДС 4х9

Описание

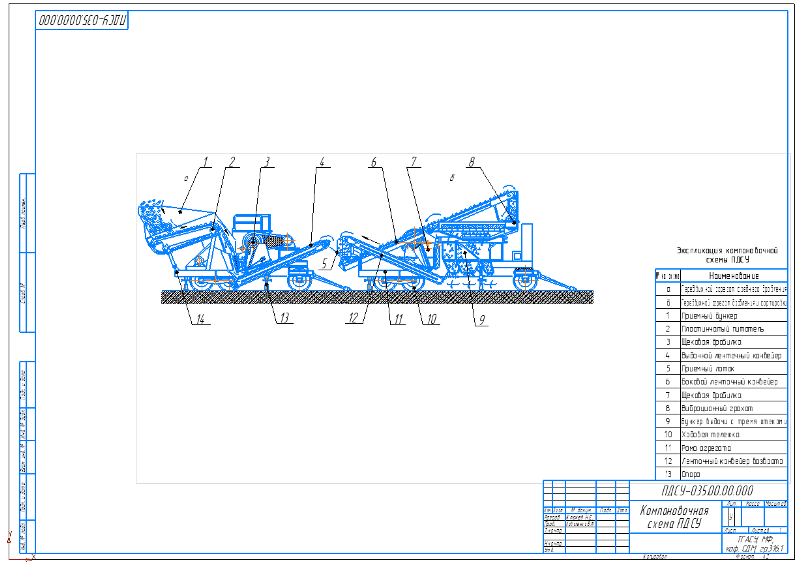

В курсовой работе выполнено проектирование и расчет технологической схемы ПДСУ с подбором основного оборудования

После расчета мощности привода и выбора типа основного электродвигателя и при необходимости вспомогательного производится выбор кинематической схемы привода

В курсовой рассматриваются несколько схем:

Схема 1 может быть рекомендована для щековых дробилок со сложным движением щеки малого и среднего типоразмеров.

Схема 2 может применяться для дробилок с простым и со сложным движением щеки малого и среднего типоразмеров.

Схема 3 может применяться для дробилок с простым движением щеки среднего типоразмера и для дробилок со сложным движением большого типоразмера.

Схема 4 - для дробилок большого типоразмера с запуском на холостом ходу.

Схема 5 - для дробилок большого типоразмера с запуском под завалом.

Принимаем схему привода дробилки, изображенную на рисунке под №3.

Выбранный привод подвергается кинематическому расчету.

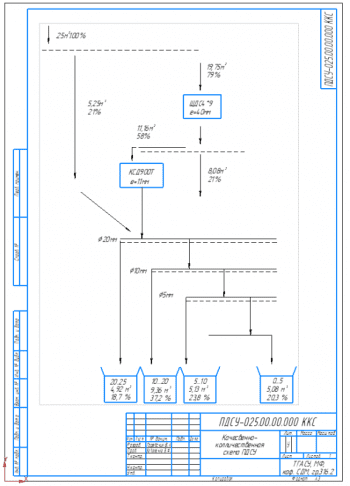

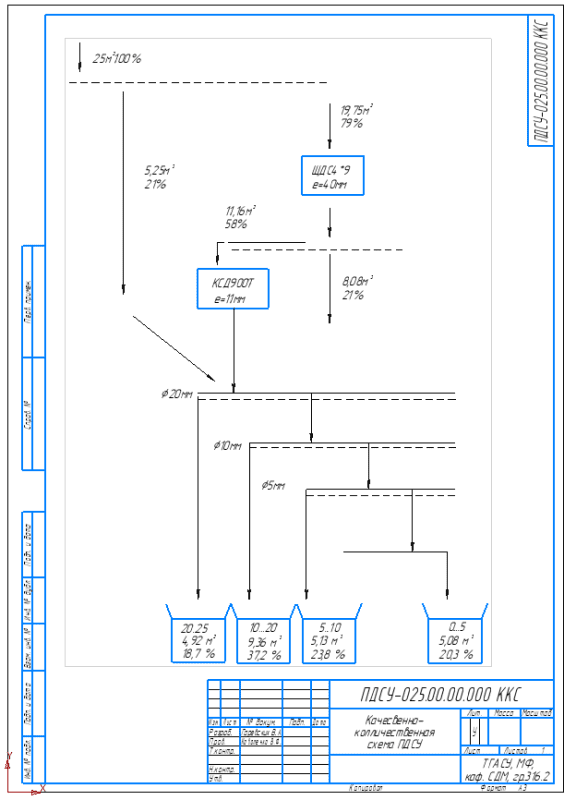

Исходную горную массу, поступающую на переработку от 0 до 300 мм, распределяем по фракциям. Для определения процентного содержания каждой фракции от общей массы материала.

Гранулометрический состав исходной горной массы:

Согласно рекомендациям предварительная сортировка целесообразна, если мелкой или готовой фракции порядка 20%  и выше. В данном случае это составляет 52%, поэтому предварительная сортировка целесообразна.

Основными параметрами для выбора дробилки являются:

• наибольший размер кусков питания;
• производительность дробилки.

В качестве дробилки первой стадии дробления принимаем щёковую дробилку со сложным движение щеки ЩДС .

Производительность данной дробилки составляет 35  при номинальной щели , а наибольший размер загружаемых кусков 340 мм.

Минимальная разгрузочная щель .

Максимальная разгрузочная щель.

Настраиваем разгрузочную щель дробилки на  Коэффициент закрупнения для дробилки ЩДС  при  составляет .

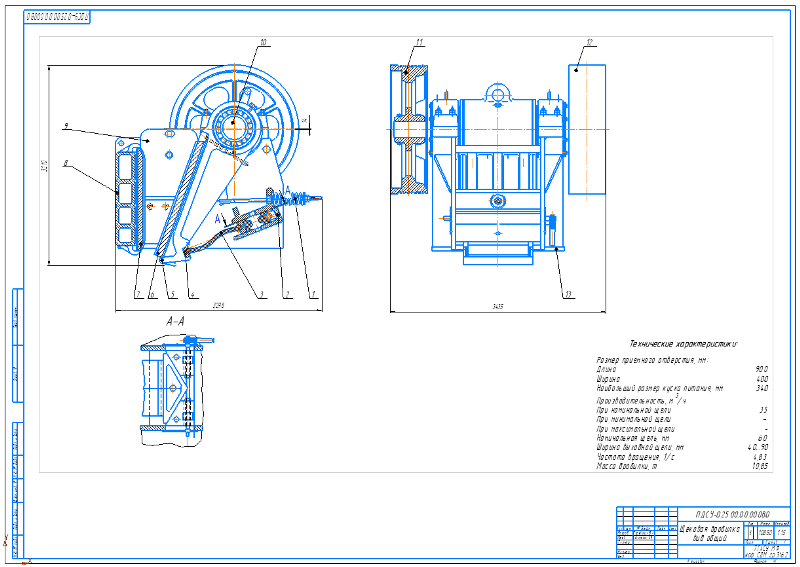

Технические характеристики щековой дробилки ЩДС :

Размер приемного отверстия: ширина – 400 мм;

 длина – 900 мм.

Наибольший размер куска питания – 340 мм;

Производительность – 35 ;

Номинальная щель – 60 мм;

Ширина выходной щели – 40…90 мм;

Частота вращения эксцентрикового вала – 4,83 1/с;

Масса – 10,85 т.
