Проект колонны ректификационной  600 мм для разделения смеси метанол-вода

Пояснительная записка (в программе Word) 28 с., 2 табл., 2 рис.
Чертежи (в программе Компас) 4 листа плакатов и чертежей

Описание

Проект по дисциплине «Химическая промышленность»

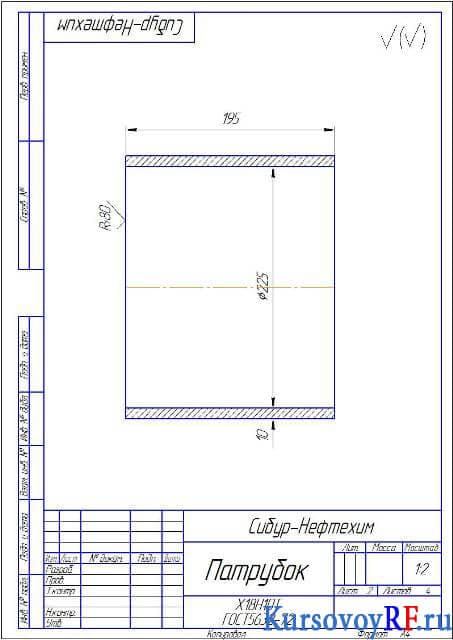

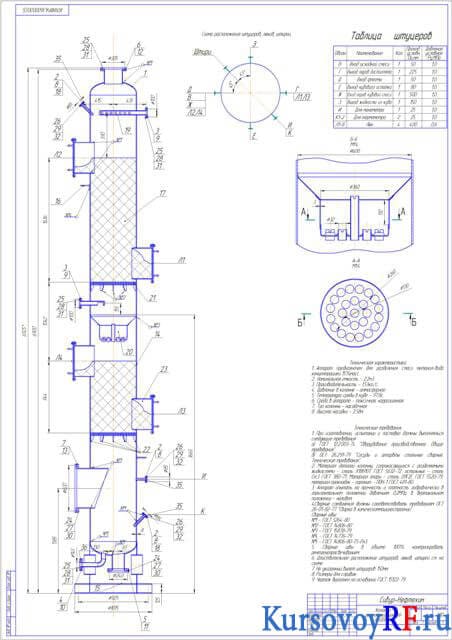

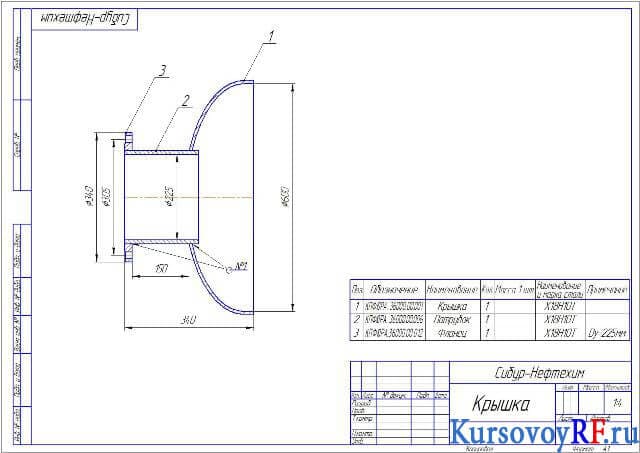

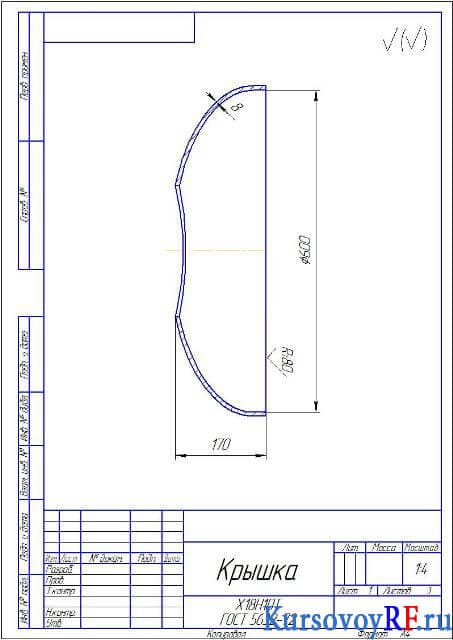

В курсовом проекте проектируется колонна ректификационная диаметром 600 мм непрерывного действия. Рассмотрена схема установки ректификационной непрерывного действия для разделения смеси этанол-вода. Произведен расчет технологический: рассчитан баланс материальный и рабочее число, построены диаграммы фазовые. Определены размеры геометрические табельчатых колонн. Проведены расчеты гидравлический, тепловой, изоляции тепловой и конструктивно-механический. Рассчитаны и подобраны: толщина обечайки, крышки и днища эллиптического, диаметра штуцера, опоры аппарата. Выполнены чертежи: общего вида колонны ректификационной диаметром 600 мм, патрубка и крышки. Дополнительные материалы: графики в Microsoft Excel.
