Расчетный проект колоны ректификационной тарельчатой

Пояснительная записка (в программе Word) 30 с., 1 табл., 7 рис., 6 источников, 1 приложение
Чертежи (в программе Компас и Автокад) 1 лист плакатов и чертежей, спецификации 1 лист

Описание

Проект по дисциплине «Химическая промышленность»

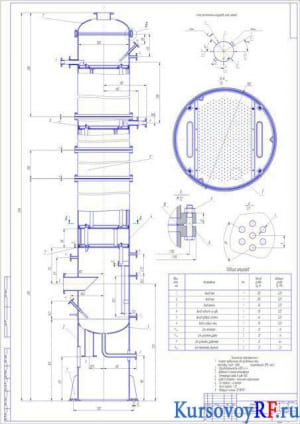

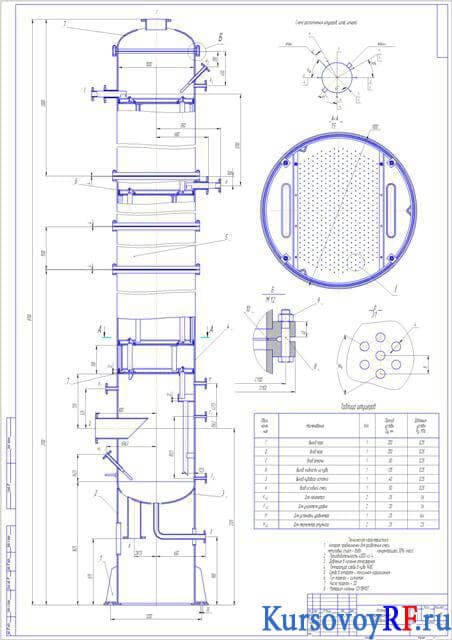

В курсовой работе спроектирована колона ректификационная тарельчатая непрерывного действия, производительностью 4000 кг/ч, для разделения жидкой смеси метанол-вода. Рассмотрены основы теоретические ректификационного процесса. Проведен обзор установки, ее схемы технологической и дано ее описание. Обоснован выбор основных узлов аппарата и их конструкции. Разобрана схема расчетная установки ректификационной; рассчитан баланс материальный; построены кривая равновесия и рабочие линии; определены средние характеристики фаз, скорость в колоне пара, диаметры аппарата и штуцеров входных и исходных; подобрана конструкция для тарелки; определено число и КПД тарелок, а также сопротивление гидравлическое колоны. Выполнен чертеж общего вида колоны. Дополнительные материалы: диаграммы в Word.
