Тяговая рама скрепера: конструктивные расчеты на прочность и надежность

Пояснительная записка (в программе Word) 19 с., 13 рис., 2 источника
Чертежи (в программе Компас) 1 лист плакатов и чертежей
ВУЗ Воронежский государственный архитектурно-строительный университет

Описание

Проект по дисциплине «Строительная механика и металлоконструкции»

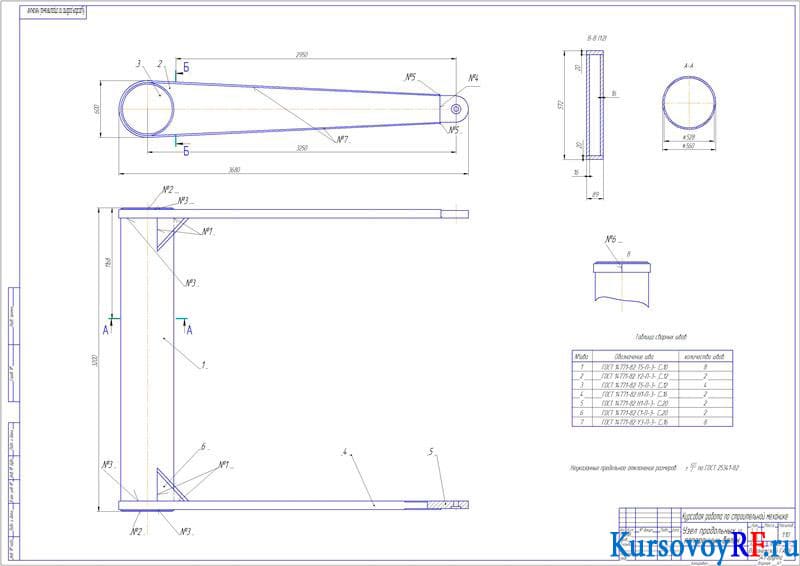

В представленной курсовой работе было выполнено общее описание конструкции. Определены внешние неизвестные нагрузки, составлена расчетная схема тяговой рамы скрепера. Спроектированы все активные силы в плоскость рамы. Найдена степень статической неопределимости, преобразована заданная система в основную. Рассчитаны внутренние силы и напряжения в заданных сечениях. Определено номинальное напряжение. Произведен расчет внутренних усилий и напряжений в поперечном сечении продольной балки тяговой рамы скрепера. Вычислен сварной шов тяговой рамы скрепера, определена прочность швов. В графической части работы был представлен чертеж узла продольных и поперечных балок. Дополнительные материалы: 2 дубликата чертежей в Автокаде и Компасе.
