Расчет механизма комбайна

Описание

 Проект по дисциплине «Теория машин и механизмов»

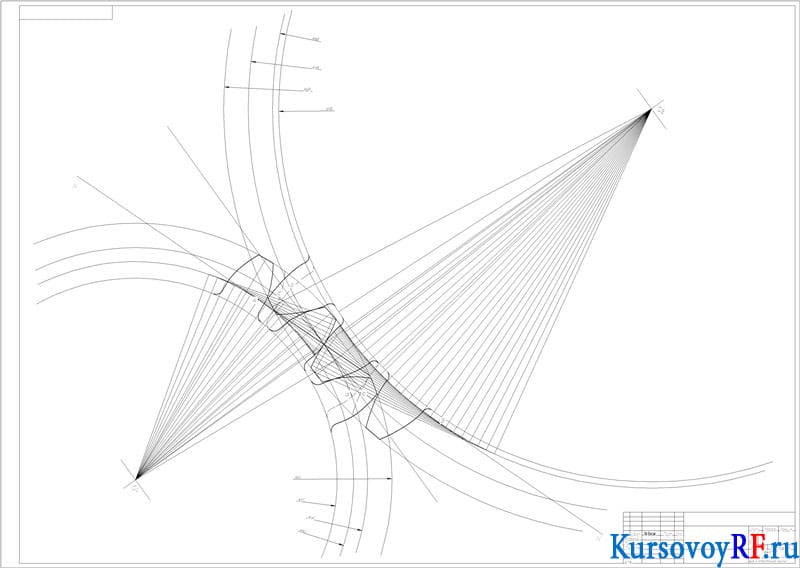

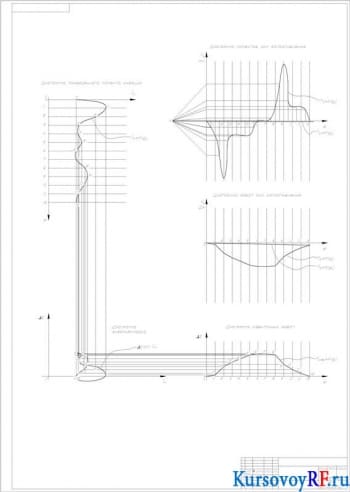

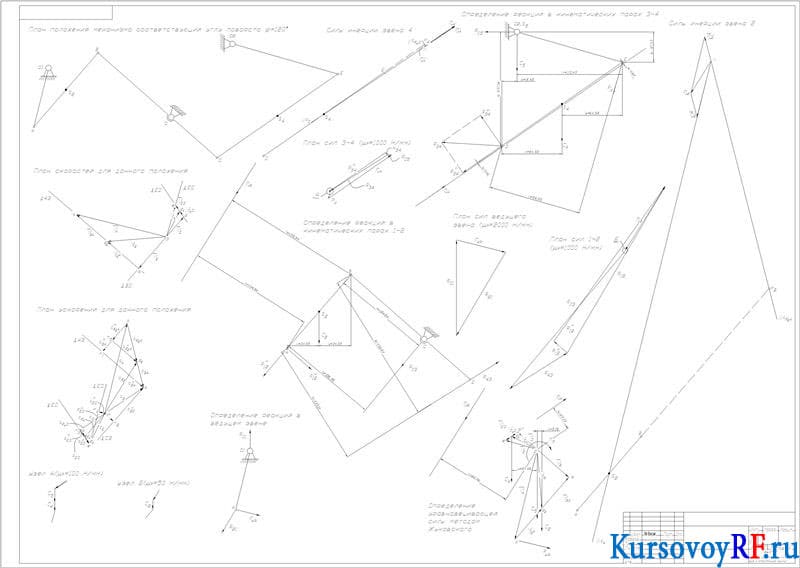

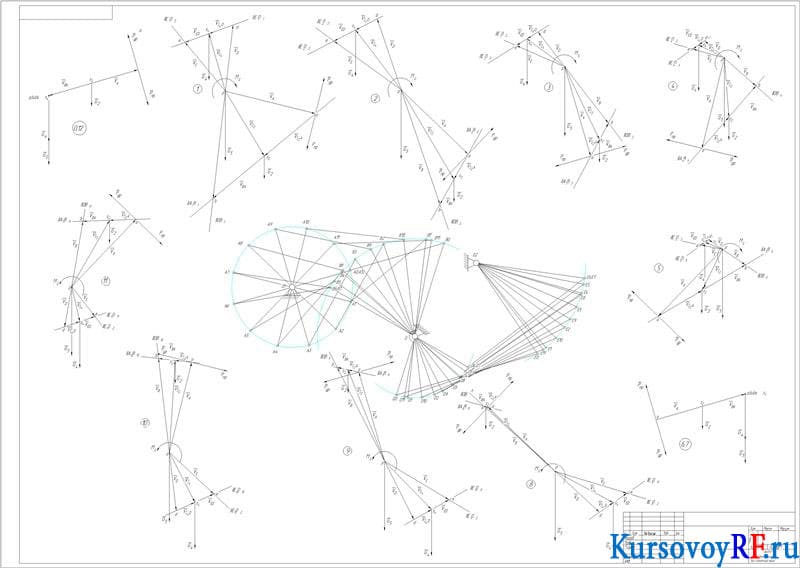

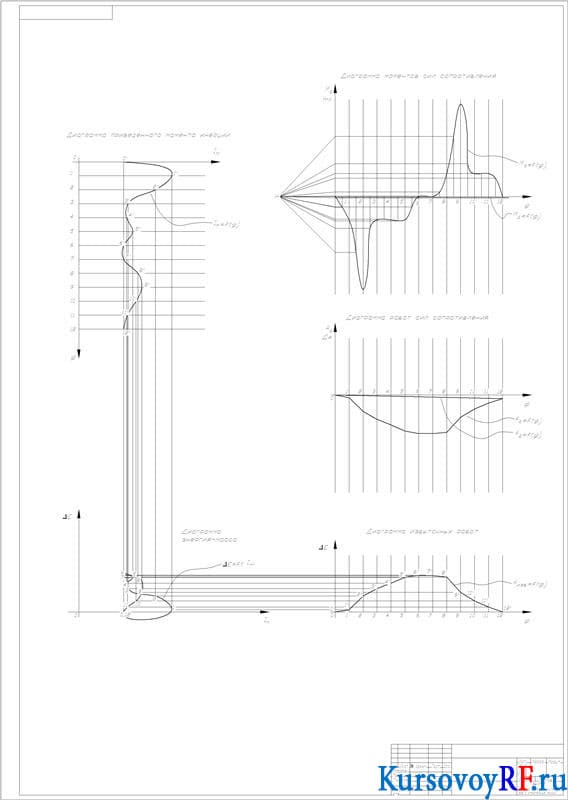

В курсовой работе было выполнено проектирование рычажного механизма по коэффициенту неравномерности движения. Определен класс, порядок и вид механизма, проведен структурный анализ. Произведен расчет приведенной к ведущему звену и уравновешивающей силы. Построены графики моментов сил сопротивления и движущих сил, найдены величины момента инерции маховика и геометрические размеры. Выполнен динамический анализ рычажного механизма, определены ускорения центров масс и угловых ускорений звеньев. Разработан план ускорений, рассчитаны инерционные нагрузки звеньев и эвольвентные колеса внешнего зацепления. Построено нормальное эвольвентное зацепление, вычислен коэффициент перекрытия. Дополнительные материалы: Таблица скоростей в Excel 1 лист
