Курсовое проектирование с чертежами конструкции стрелы поворотного крана

Описание

 Проект по дисциплине «ПТМ»

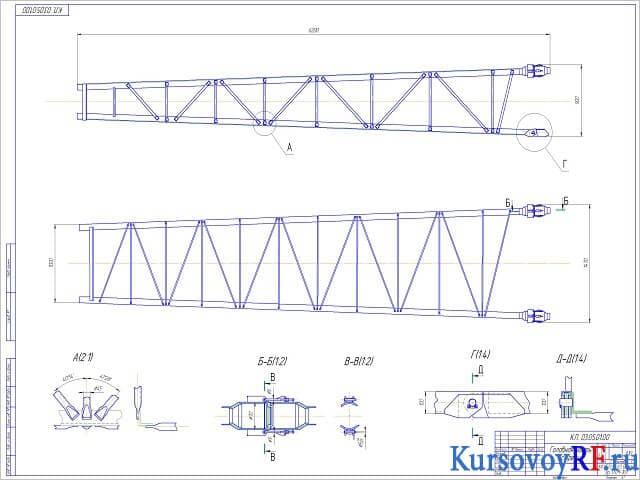

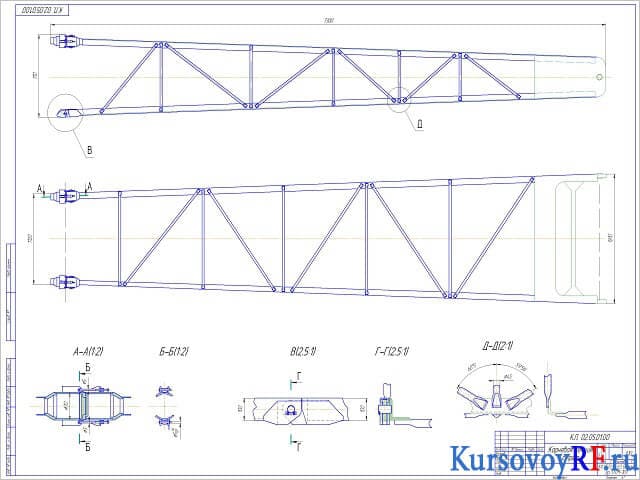

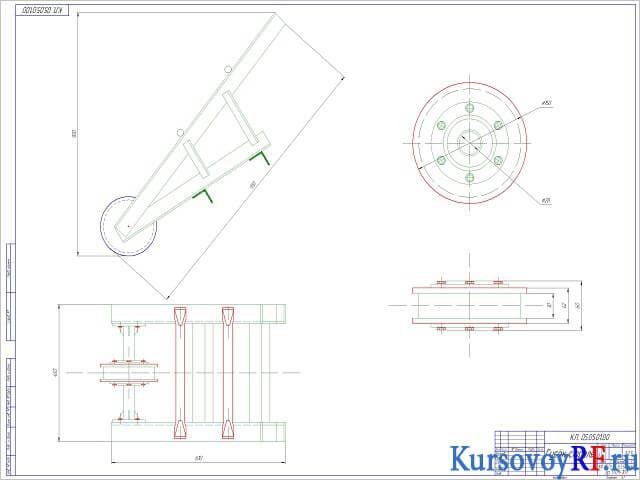

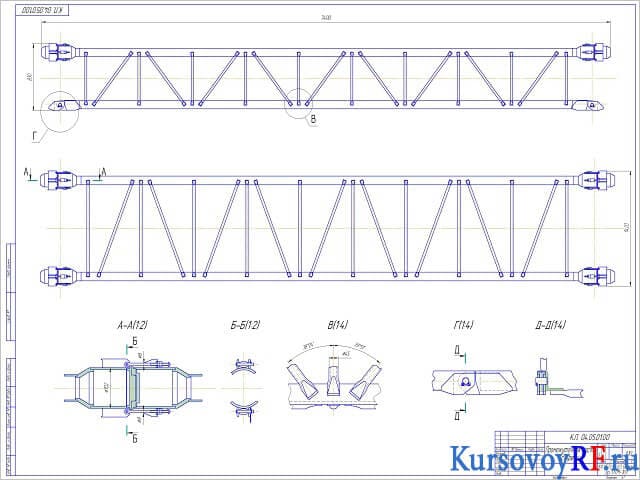

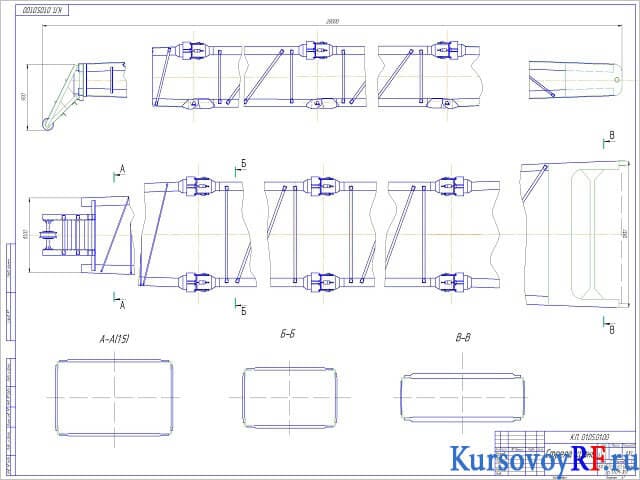

В курсовой работе составлен проект металлоконструкции стрелы поворотного крана. Проведены статистический и конструкторский расчеты, расчеты и вычисления конструкции и узлов поворотного крана. Проведен выбор рационального типа и схемы стрелы. Установлены размеры поворотной и головной частей стрелы, ее общей конфигурации. Выполнена разбивка конструкции на панели, размещение ветровых и поперечных связей. Определены действующие нагрузки, постоянные и инерционные, ветровые по ГОСТу. Выполнен статистический расчет, при котором определены усилия от действующих нагрузок. Выполнен конструктивный расчет. Определено необходимое сечение и длина сварных швов для стыковых и узловых соединений, необходимого количества заклепок для клепаных соединений.
