Курсовое проектирование и расчет устройства стрелы поворотного крана

Пояснительная записка (в программе Word) 22 с., 2 табл., 14 рис., 0 источников, 0 приложений

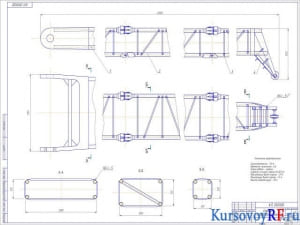

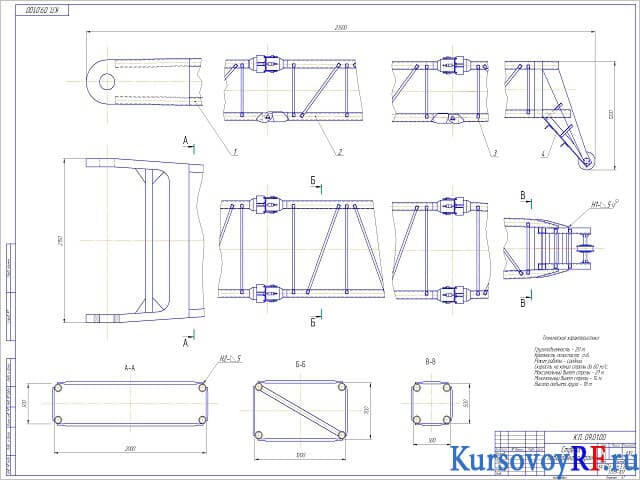

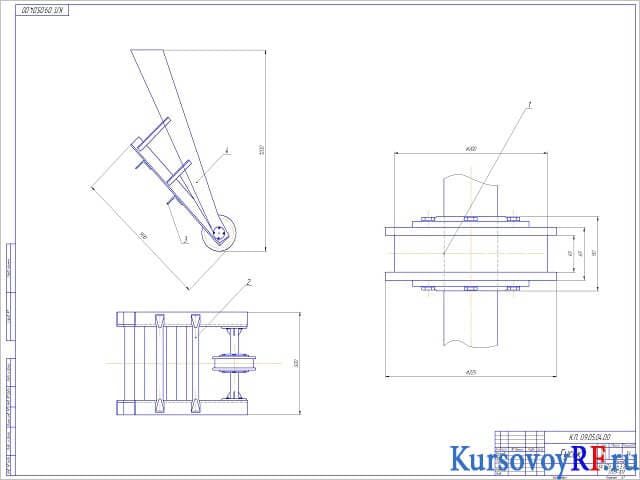

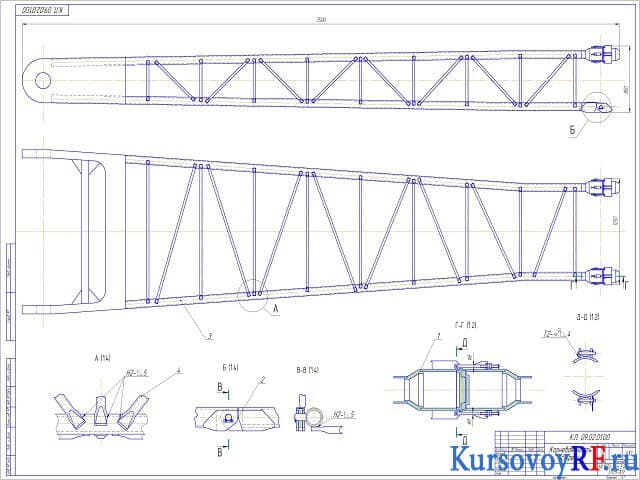

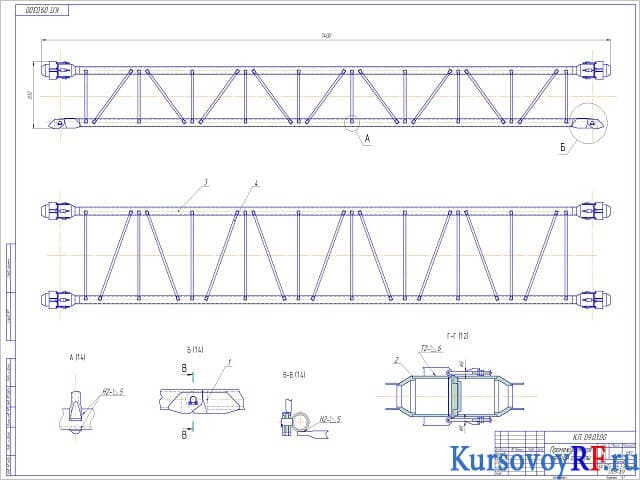

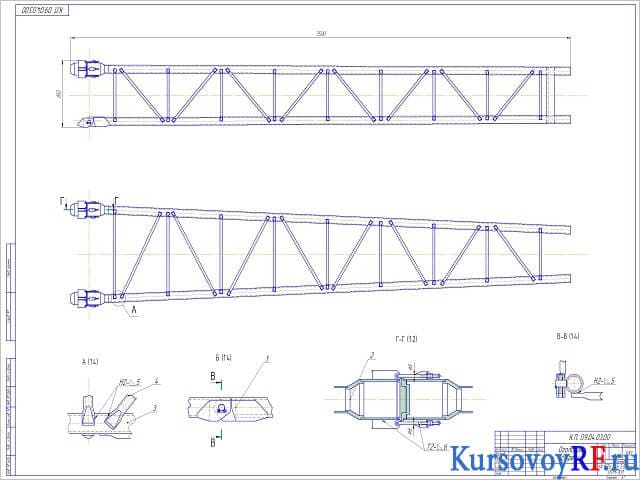

Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 5 листов
ВУЗ Московский Государственный Технический Университет им. Н.Э. Баумана Калужский филиал

Описание

Проект по дисциплине «ПТМ»
В курсовой работе составлен проект металлоконструкции стрелы поворотного крана. Проведены статистический и конструкторский расчеты, расчеты и вычисления конструкции и узлов поворотного крана. Проведен выбор рационального типа и схемы стрелы. Установлены размеры поворотной и головной частей стрелы, ее общей конфигурации. Выполнена разбивка конструкции на панели, размещение ветровых и поперечных связей. Определены действующие нагрузки, постоянные и инерционные, ветровые по ГОСТу. Выполнен статистический расчет, при котором определены усилия от действующих нагрузок. Выполнен конструктивный расчет. Определено необходимое сечения и длина сварных швов для стыковых и узловых соединений, необходимого количества заклепок для клепаных соединений.
