Разработка стационарной лебедки с электроприводом

Пояснительная записка (в программе Word) 26 с., 4 табл., 2 рис., 7 источников

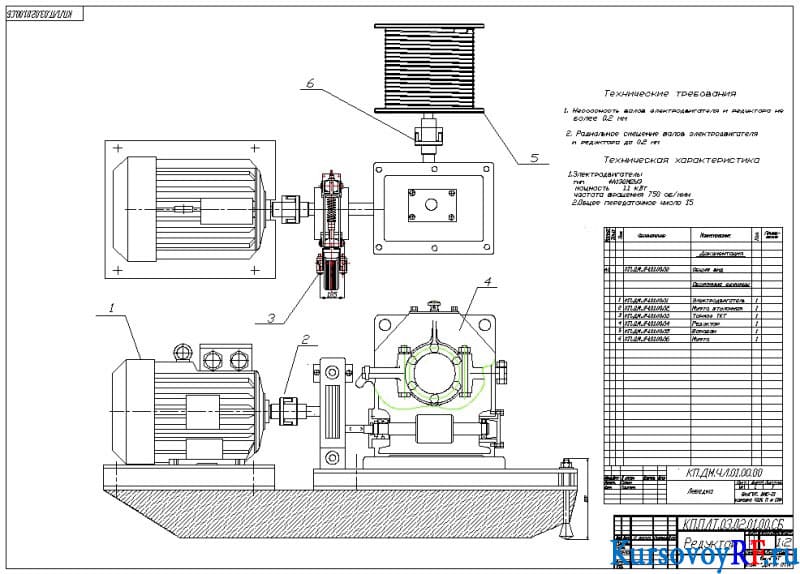

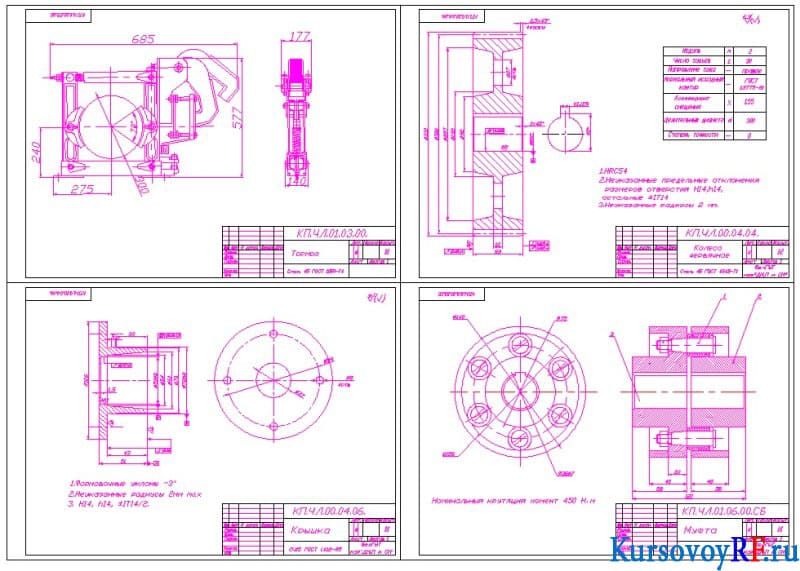

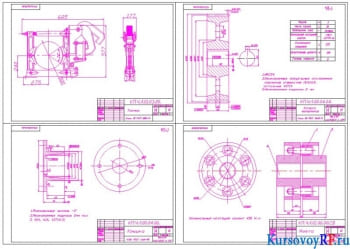

Чертежи (в программе Автокад) 5 листов плакатов и чертежей, спецификации 3 листа
ВУЗ БелГУТ

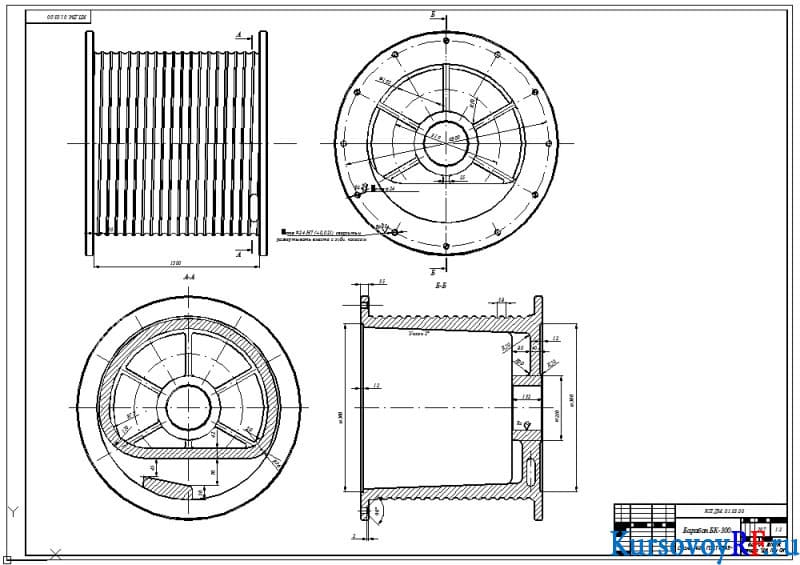

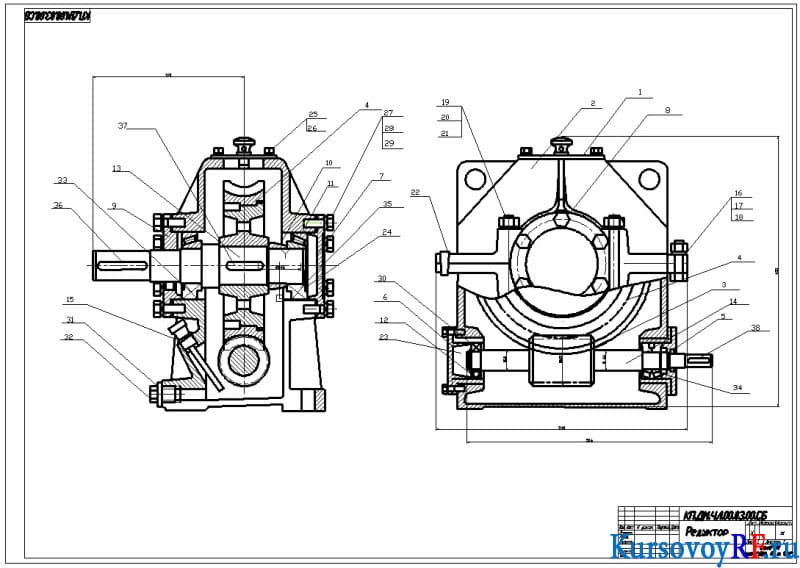

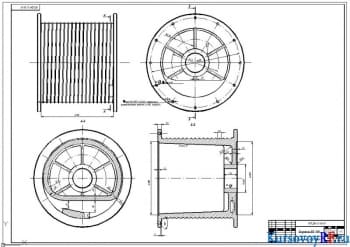

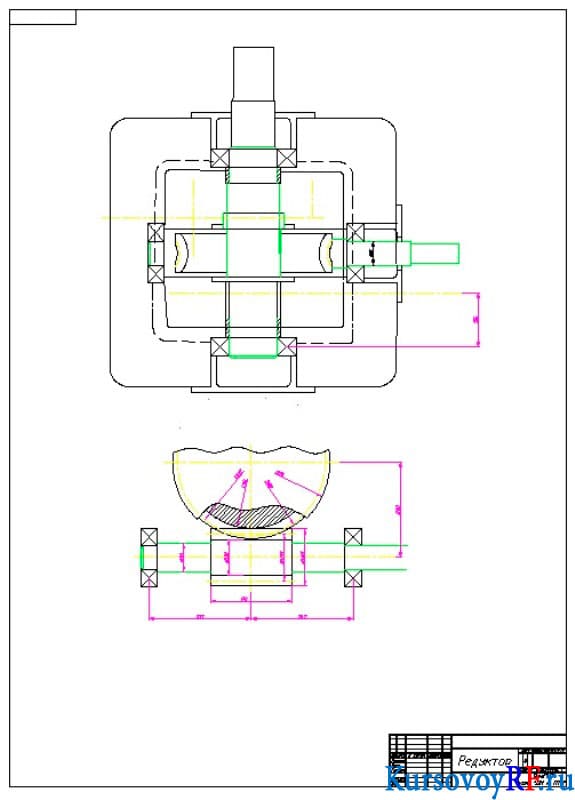

В представленной курсовой работе был произведен расчет привода и составлена его схема. Определены потребная мощность, крутящие моменты, мощность на валах и ориентировочные диаметры валов. Приведен кинематический расчет привода. Подобран материал. Рассчитана тихоходная червячная передача. Выполнен компоновочный чертеж. Произведен расчет на прочность валов. Построены расчетная схема сил, действующих на вал червяка и эпюры изгибающих, крутящих моментов и эпюра осевых сил. Найдены основные размеры крышки и корпуса и редуктора. Осуществлен выбор подшипников качения, шпонок, муфты, смазки и барабана. Выполнен тепловой расчет червячного редуктора, определен порядок сборки редуктора. Дополнительные материалы: Размеры барабана в Excel 1лист; Таблица в Excel 1 лист; Спецификация в Word 1 стр.
