Разработка конструкции двухступенчатого соосного редуктора

Содержание

 Курсовой проект по дисциплине: «Детали машин и механизмов»

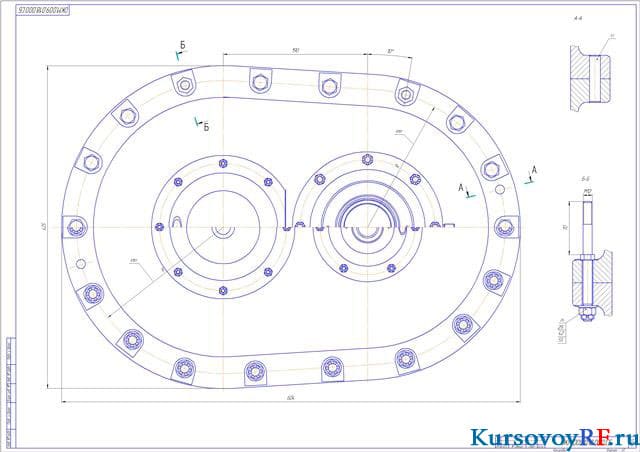

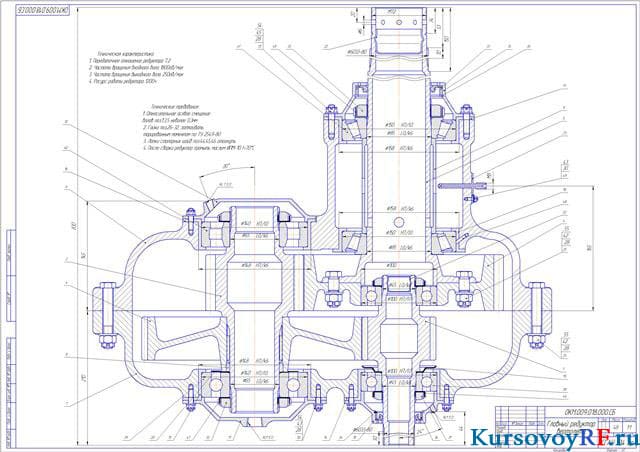

В курсовой работе представлено описание редуктора и принцип его работы. Представлен кинематический и энергетический расчет редуктора, где представлена разбивка передаточного отношения, частоты вращения, мощностей на валах, а также крутящих моментов и допускаемых контактных напряжений. Выполнен расчет цилиндрической передачи с определением допускаемых напряжений, основных параметров степени передачи, модуля и числа зубьев, проверка на прочность. Представлено проектирование улучшенного варианта передач редуктора. Сделан выбор наиболее эффективного варианта из рассчитанных передач. Предварительно определены диаметры валов с расчетами и подбором подшипников. Определены усилия в зацеплениях и реакции в опорах валов. Представлены расчеты подшипников качения на долговечность и проверочный расчет валов. Представлен расчет болтов крепления редуктора к раме вертолета. Расчет шлицевых соединений. Представлена система смазки. Выполнен детальный порядок сборки и разборки редуктора. Графически представлен сборочный чертеж главного редуктора с детальной компоновкой составных элементов.
