Пояснительная записка (в программе Word) 24 с., 1 табл., 5 рис., 3 источника, 2 приложения
Чертежи (в программе Компас) 1 лист плакатов и чертежей
ВУЗ САМАРСКИЙ ГОСУДАРСТВЕННЫЙ АЭРОКОСМИЧЕСКИЙ УНИВЕРСИТЕТ имени академика С. П. КОРОЛЕВА
Проект по дисциплине «СИСТЕМЫ ОХЛАЖДЕНИЯ ПОРШНЕВЫХ ДВС»
В курсовой работе были представлены исходные данные к расчету элементов системы жидкостного охлаждения. Определены количества тепла, отводимого в систему охлаждения и основные характеристики радиатора. Составлены схемы ячейки острова радиатора, рассчитана удельная масса радиатора. Вычислен жидкостный насос, определены основные параметры, размеры и мощность, которая потребляется жидкостным насосом, построен профиль. Выполнен расчет основного вентилятора, найдены характеристики и конструктивные размеры. В приложении к работе были составлены таблицы результата расчета радиатора и жидкостного насоса. В графической части представлен чертеж лопатки жидкостного насоса. Дополнительные материалы: прилагаются расчеты в программе mcd
Чертежи
-

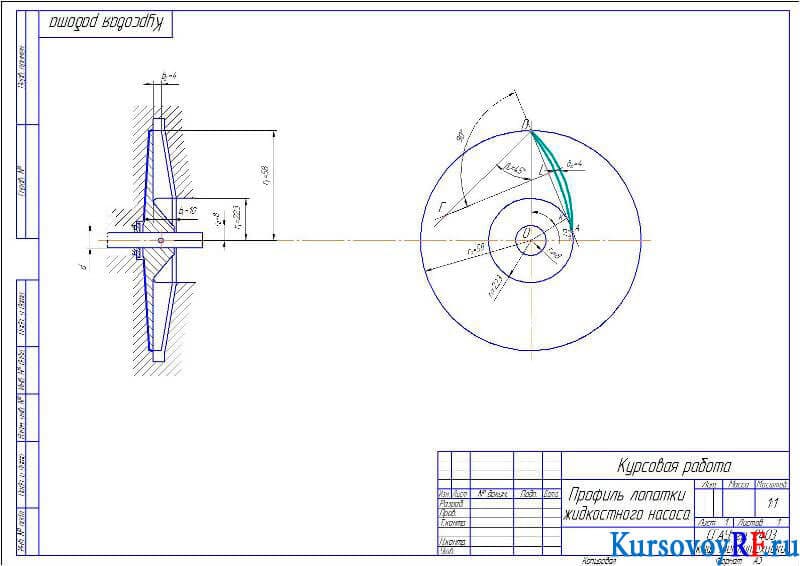

Чертеж Профиль лопатки жидкостного насоса (формат А3)
