Силовая установка для плавающего гусеничного транспортера грузоподъемностью 3 тонны

Код: 02.01.01.05.03.26
Разместил: Анна Т.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 1 с., 6 табл., 8 рис., 3 источника
Чертежи (в программе Компас) 3 листа плакатов и чертежей
ВУЗ Московский автомобильно – дорожный институт

Проект по дисциплине «Теория силовых установок»

В данной курсовой работе был осуществлен выбор двигателя, представлены прототипы транспортного средства. Определены параметры и технические характеристики двигателя, дана общая характеристика силовой установки. Описаны компоновка, двигатель, система питания топливом и воздухом, система смазки и охлаждения, подогрева и пуска. Произведен расчет системы питания топливом и воздухом, а также смазки и охлаждения, составлена расчетная схема для расчета жесткости дна бака. Найдены параметры пускового устройства, подобран подогреватель. В графической части работы представлены чертежи воздухоочистителя, гидравлической схемы, жидкостного насоса, компоновки транспортера и осевого вентилятора. Дополнительные материалы: Ведомость эскизного проекта в Компасе 2 листа, Дизельный двигатель в Word 6 стр., Двигатель в Word 9 стр., Силовая установка – ЯМЗ 7511.10-06 в Word 1 стр., Силовой агрегат ЯМЗ-7511.10 в Word 5 стр., Гусеничный плавающий вездеход в Word 16 стр., Пояснительные записки в Компасе 35 листов, Титульный лист в Word 1 стр.

Чертежи

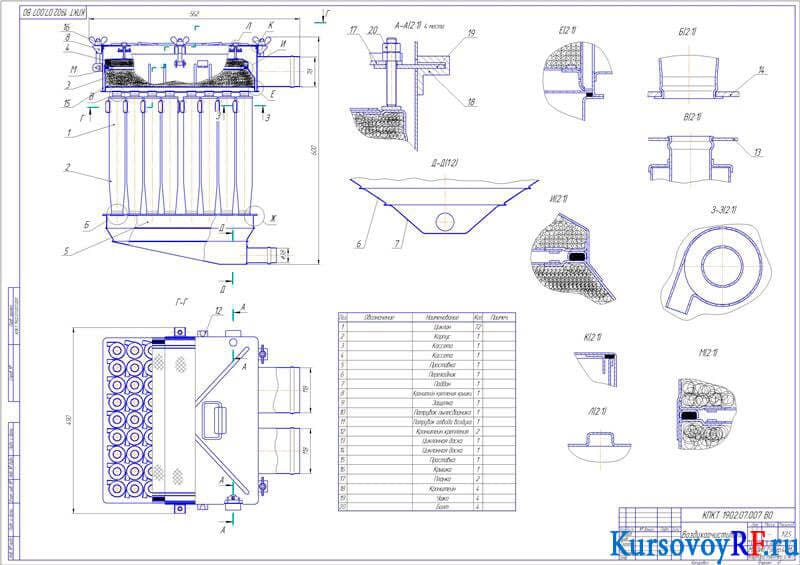

  1. Чертеж Воздухоочиститель (формат А1)

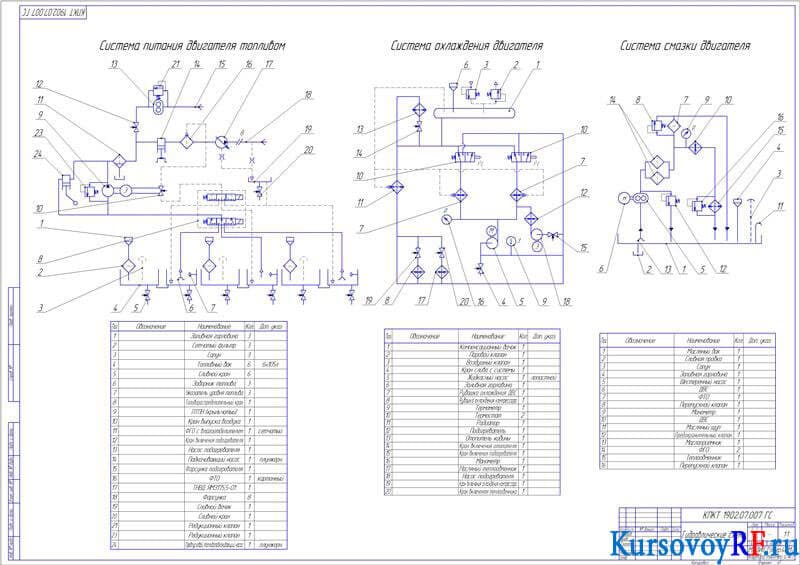

  2. Чертеж Гидравлические схемы (формат А1)

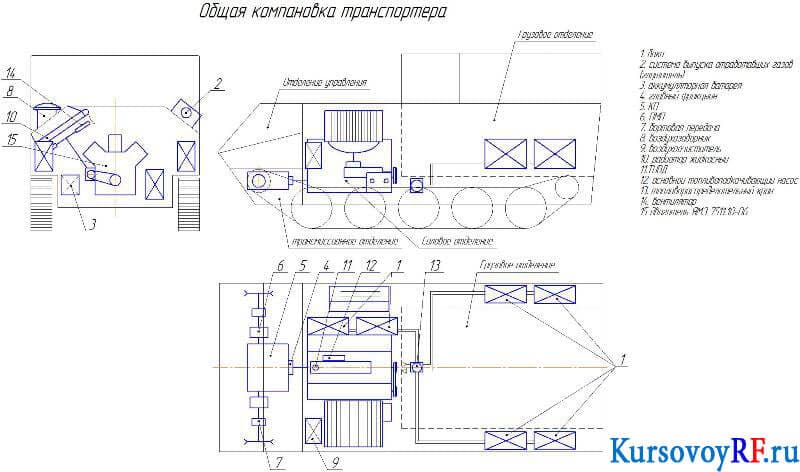

  3. Чертеж Общая компоновка транспортёра (фрагмент)
