Исследование и разработка механизмов колесного трактора

Код: 02.01.01.05.03.29
Разместил: Анна Т.

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 42 с., 8 табл., 24 рис., 3 источника
Чертежи (в программе Компас) 4 листа плакатов и чертежей
ВУЗ Астраханский государственный технический университет

Проект по дисциплине «Теория механизмов и машин»

В данном курсовом проекте представлено техническое задание на проектирование. Выполнен синтез кулачкового механизма с поступательно движущимся толкателем. Проведен структурный анализ механизма, определен закон движения выпускного клапана. Рассчитан минимальный радиус кулачка и построен его профиль. Выполнен синтез зубчатой эвольвентной передачи, проведен анализ исходных данных. Произведен геометрический расчёт зубчатой эвольвентной передачи. Разработаны графики удельного скольжения и давления. Выполнен синтез планетарного редуктора. Проведено кинематическое и динамическое исследование рычажного механизма. Выполнен силовой расчет рычажного механизма. Дополнительные материалы: 8 дубликатов чертежей в Компасе и Автокаде; Таблицы в Word 1 стр.

Чертежи

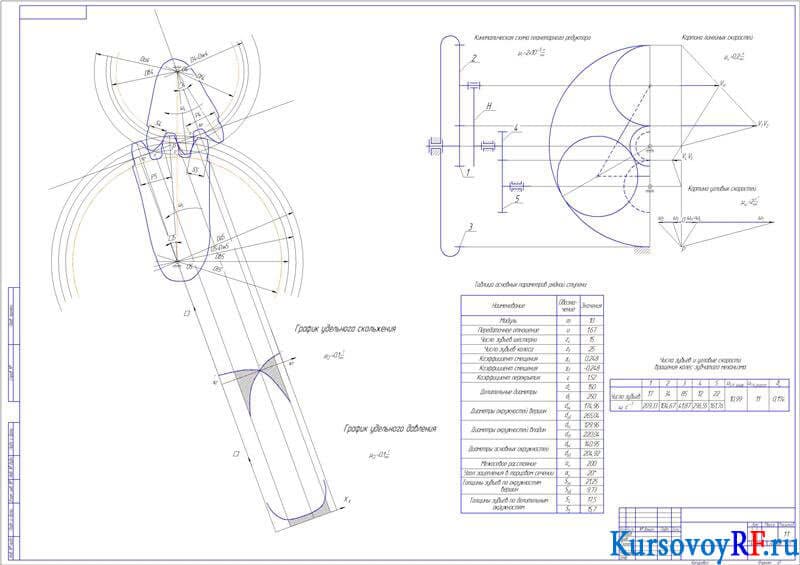

  1. Чертеж График удельного скольжения, График удельного давления, Кинематическая схема планетарного редуктора, (формат А1)

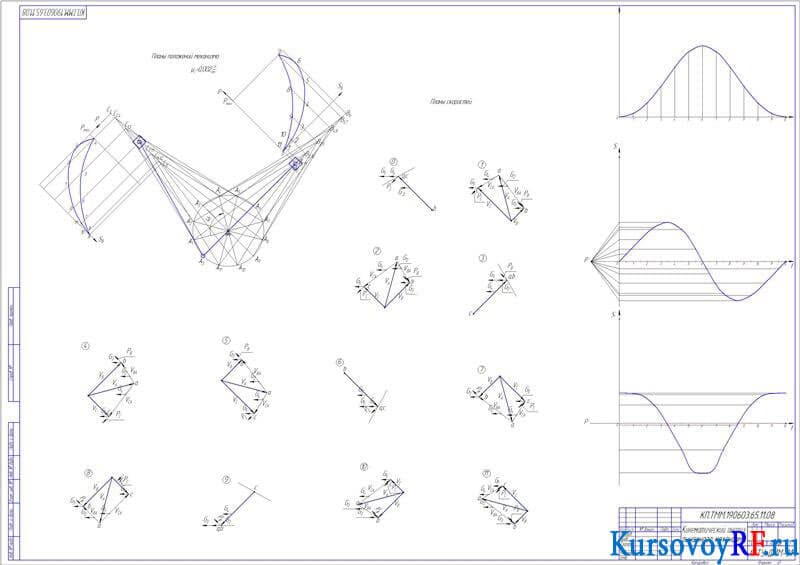

  2. Чертеж Кинематический анализ рычажного механизма (формат А1)

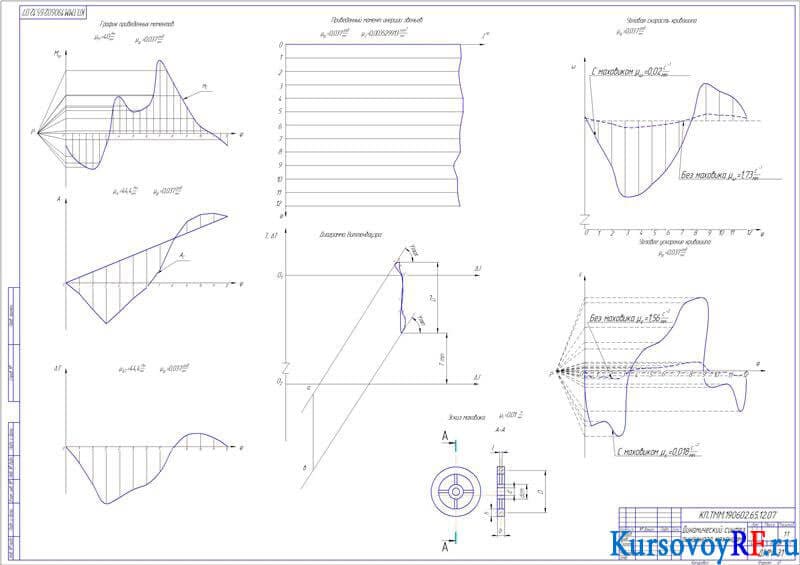

  3. Чертеж Динамический синтез рычажного механизма (формат А1)

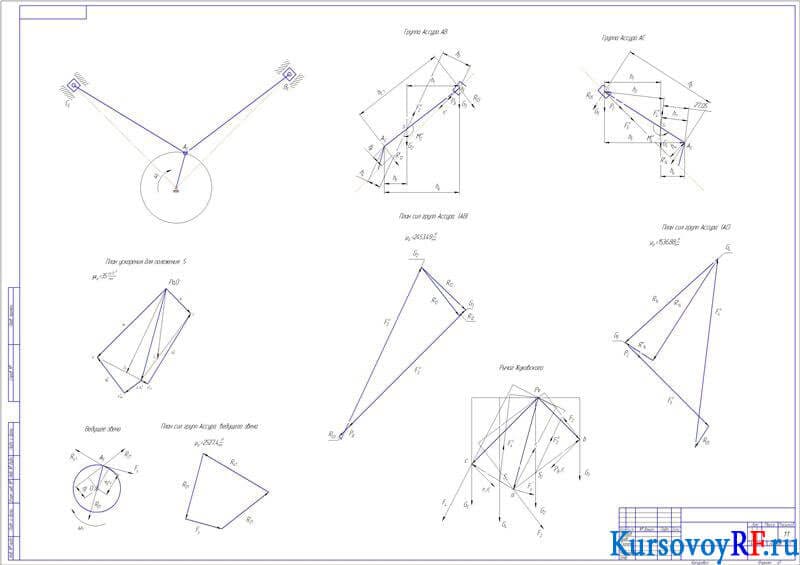

  4. Чертеж Группа Ассура, План ускорения, Ведущее звено, Рычаг жуковского (формат А1)
