Конструкция подвески квадроцикла с расчетом параметров амортизатора

Код: 02.01.01.05.01.12
Разместил: Roman

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?

Пояснительная записка (в программе Word) 26 стр., 11 рис., 5 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей
ВУЗ МГТУ им.Баумана

Курсовой проект по дисциплине: «Машиностроение»

В курсовой работе рассмотрены типы квадроциклов, выбраны их узлы. Проведен анализ конструкций прототипов подвески. Произведены расчеты параметров подвески и пружины, параметров амортизатора, рычага подвески методом конечных элементов. Построена кинематическая схема системы подрессоривания. Для квадроцикла с максимальной снаряженной массой 500кг разработана независимая двухрычажная подвеска, эта схема была выбрана после обзора конструкций современных квадроциклов. Разработана кинематика подвески в программе SolidWorks. Произведен расчет демпфирующего и упругого элементов подвески, показывающий работоспособность этой конструкции. Создана модель трехмерная нижнего рычага подвески и проведен расчет на прочность элемента подвески.

Чертежи курсовой работы (в программе Компас)

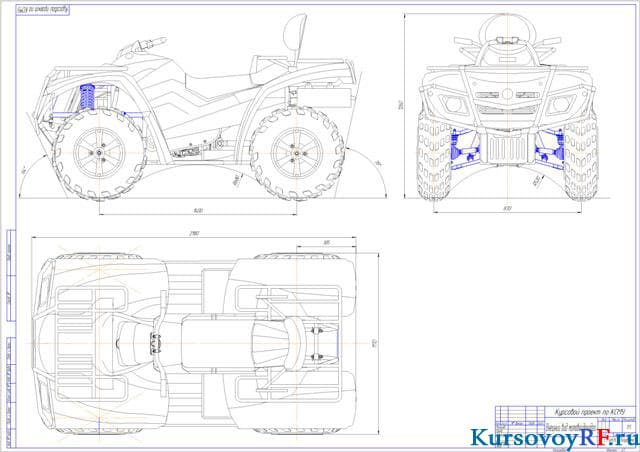

1.Чертеж внешнего вида мотовездехода (формат А1)

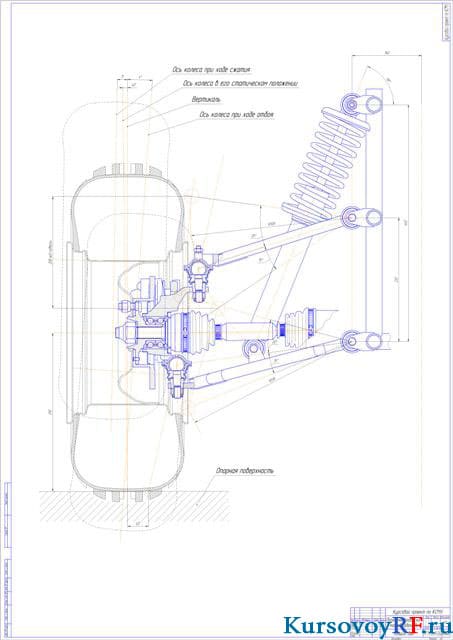

2.Чертеж общего вида передней подвески мотовездехода (формат А0)

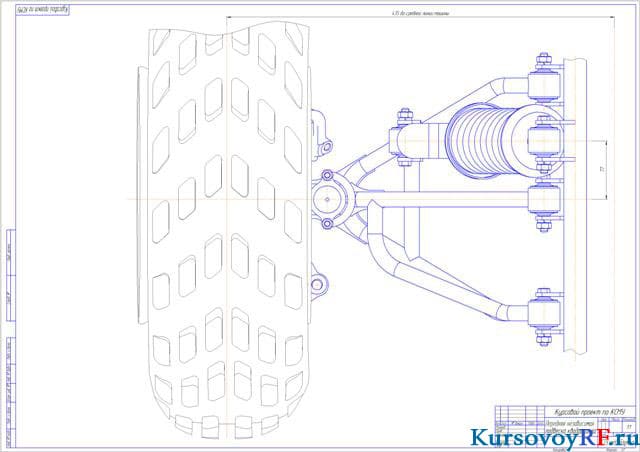

3.Чертеж передней независимой подвески квадроцикла (формат А1)

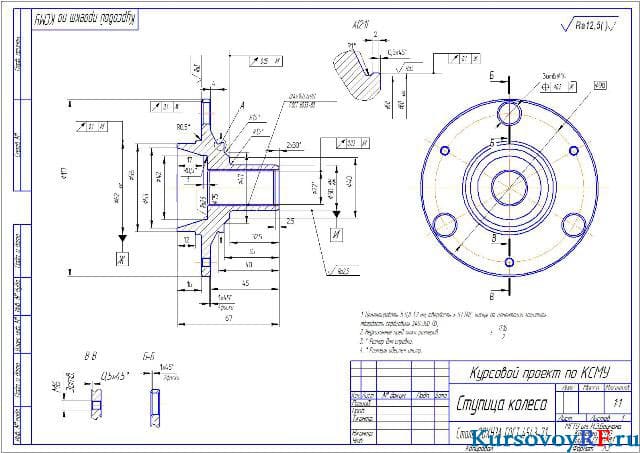

4.Чертеж детали ступица колеса (формат А3)

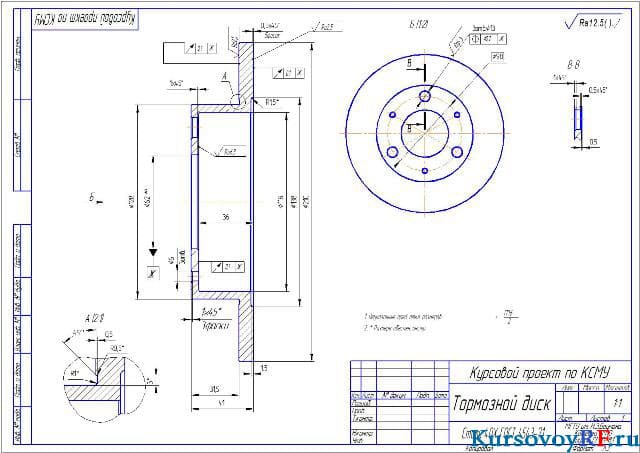

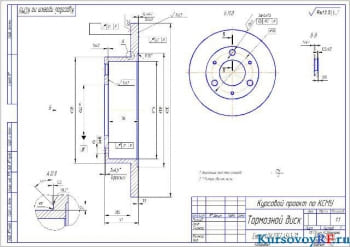

5.Чертеж детали тормозной диск (формат А3)
