Проектирование сцепления двухдискового типа для автомобиля-самосвала

Код: 02.01.01.05.04.05
Разместил: Котунов Алексей

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 30 с., 3 табл., 8 рис., 8 источников
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей, спецификации 2 листа

Проект по дисциплине «Машиностроение»

В представленной курсовой работе был проведен анализ конструкций сцеплений грузовых автомобилей. Представлен общий вид сцепления и схема привода. Выполнено описание и обоснование принятой конструкции сцепления. Осуществлен выбор размеров фрикционных накладок ведомого диск, параметров отжимных пружин и гасителя крутильных колебаний. Дана характеристика цилиндрической нажимной пружины. Произведен расчет привода и нагруженности сцепления, составлена итоговая таблица параметров спроектированного сцепления. В графической части работы выполнены чертежи принципиальной схемы привода сцепления и установочный чертеж сцепления.

Чертежи

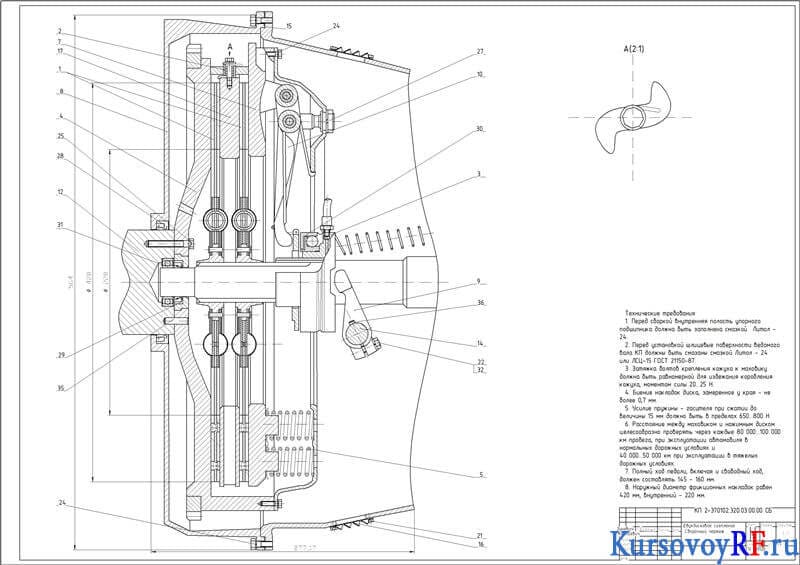

  1. Чертеж Двухдисковое сцепление Сборочный чертеж (формат А1)

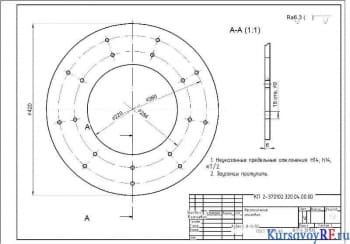

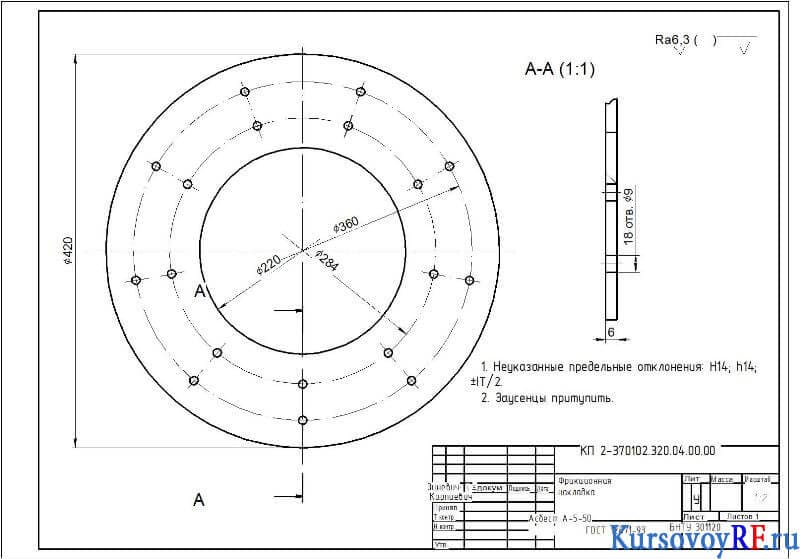

  2. Чертеж Фрикционная накладка (формат А3)

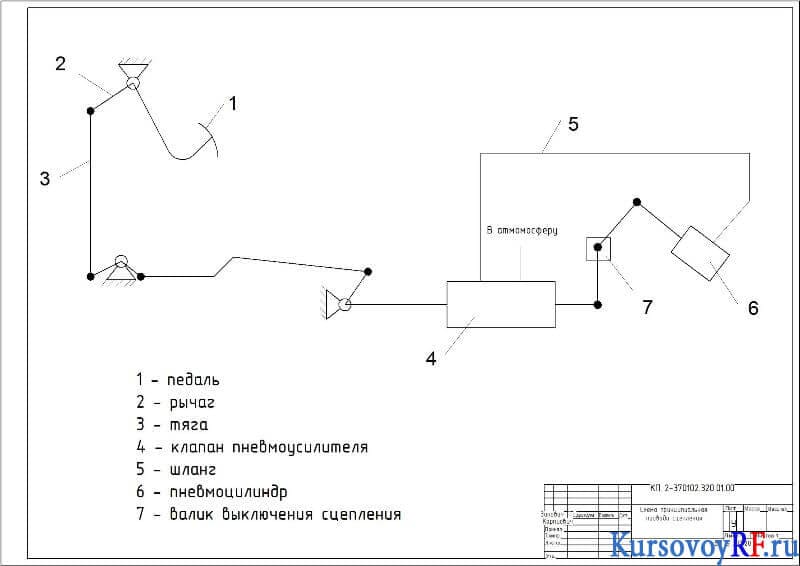

  3. Чертеж Схема принципиальная привода сцепления (формат А2)

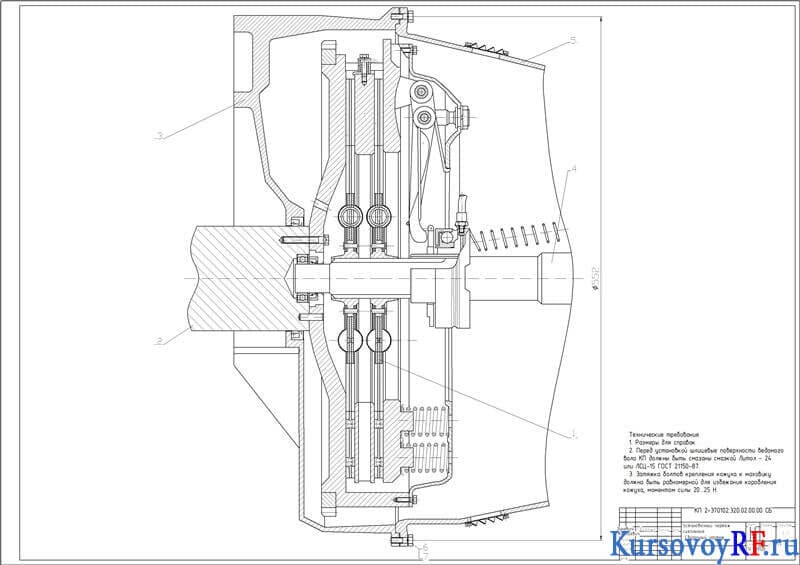

  4. Чертеж Установочный чертеж сцепления Сборочный чертеж (формат А1)
