Разработка КПП автомобиля ГАЗ-53А

Код: 02.01.01.05.02.31
Разместил: Roman

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 27 с., 1 табл., 5 рис., 11 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей, спецификации 2 листа

В представленной курсовой работе была дана краткая характеристика автомобиля ГАЗ 53 А и рассмотрена его ходовая часть. Найдены габаритные размеры. Определены основное назначение проектируемого узла и предъявляемые требования к КПП. Проведен обзор существующих конструкций КПП. Выполнено общее описание и дано обоснование выбранной конструкции. Рассчитаны на прочность элементы КПП. Определены расчетное напряжение изгиба и промежуточный вал, составлена расчетная схема. Построены эпюры изгибающих моментов промежуточного вала. Вычислены коэффициент запаса и подшипники. В графической части работы были представлены чертежи основных деталей, кинематической схемы трансмиссии и коробки передач, составлена спецификация. Дополнительные материалы: 7 дубликатов чертежей в Автокаде; Расчет элементов КПП в Word 9 стр.

Чертежи

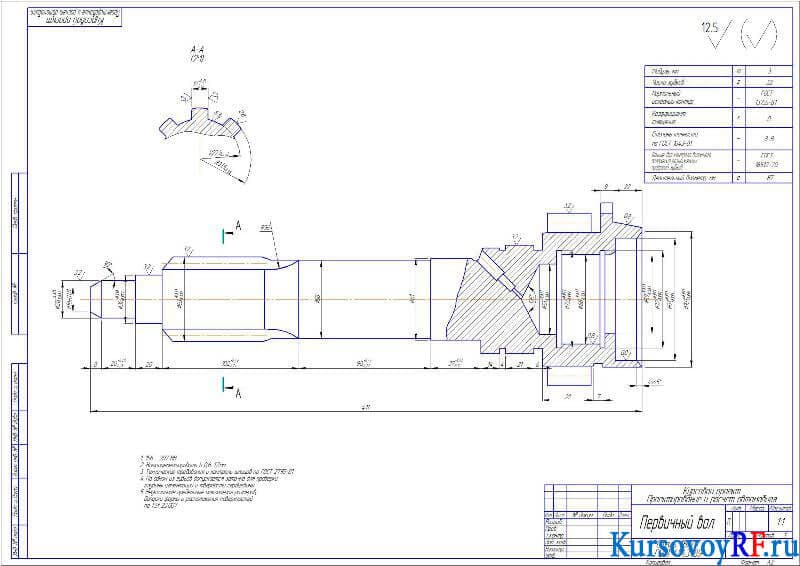

  1. Чертеж Деталь Первичный вал (формат А2)

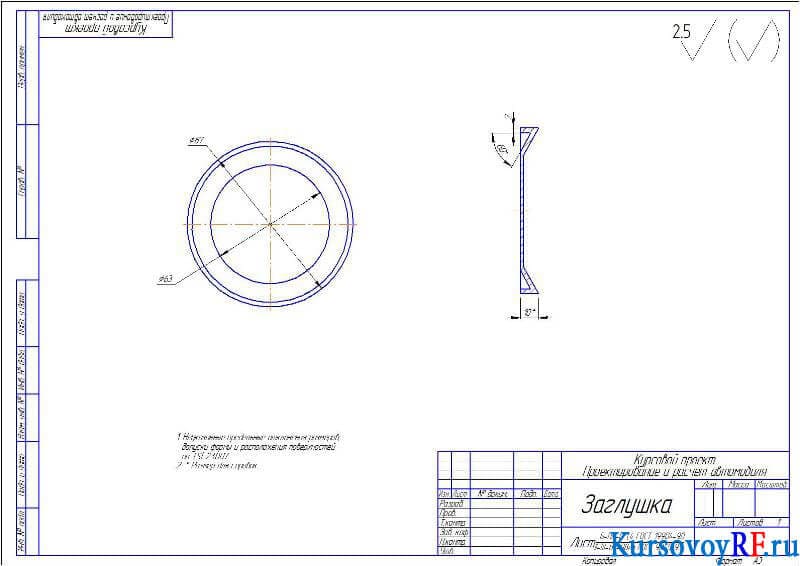

  2. Чертеж Деталь Заглушка (формат А3)

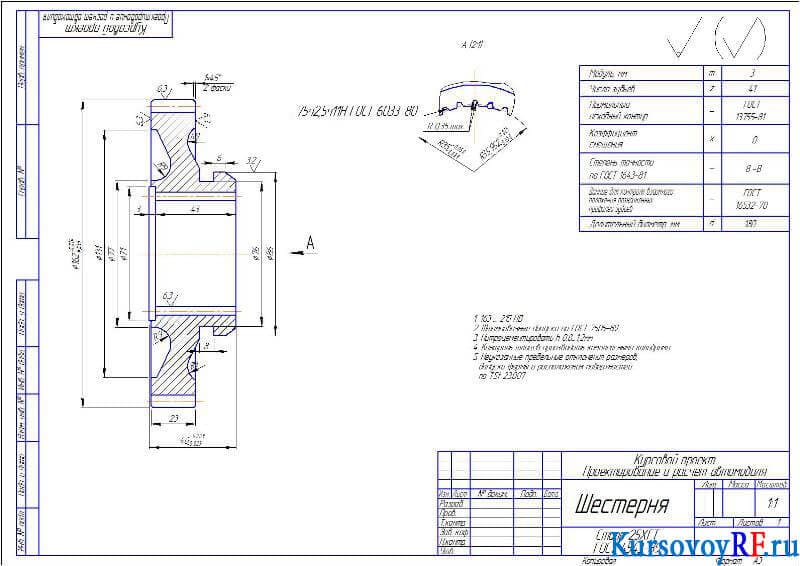

  3. Чертеж Деталь Шестерня (формат А3)

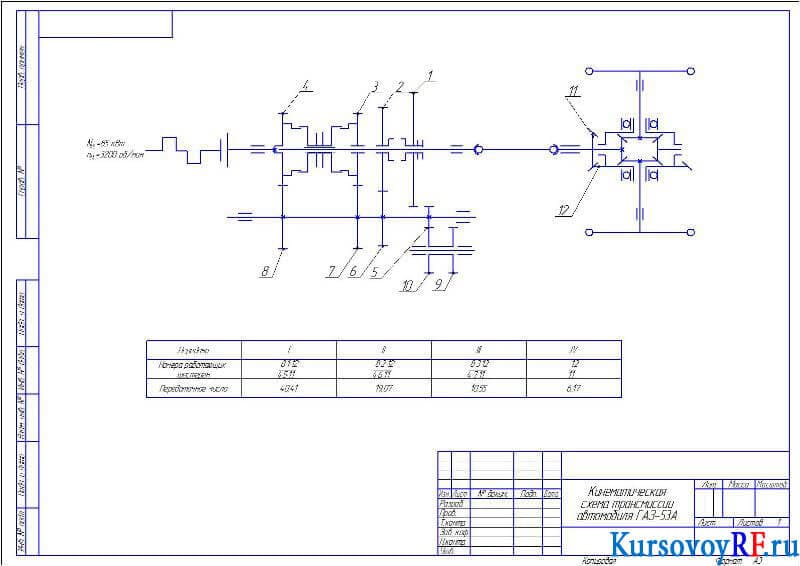

  4. Чертеж Кинематическая схема трансмиссии автомобиля ГАЗ-53А (формат А3)

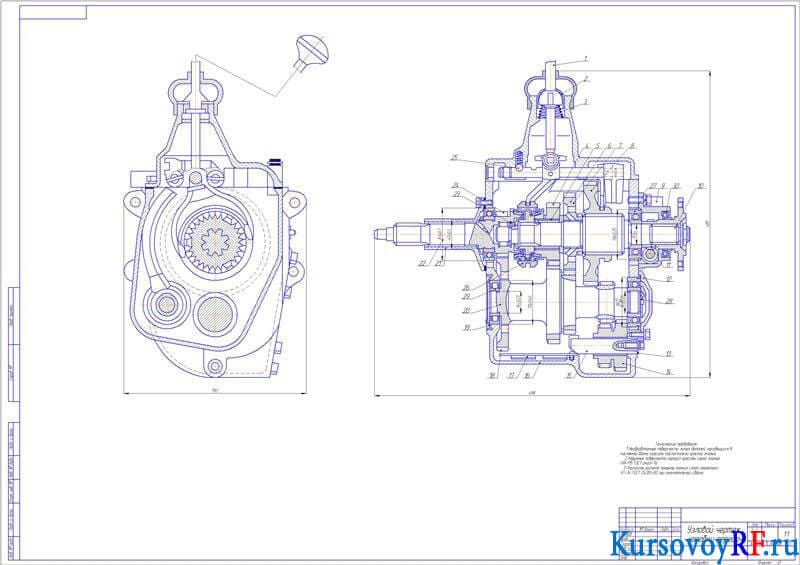

  5. Чертеж Узловой чертеж коробки передач (формат А1)
