КПП ЯМЗ 238П: курсовое исследование, проектирование, расчет и чертежи

Код: 02.01.01.05.02.27
Разместил: Roman

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта
Как тут скачать?
Закрыть работу?

Пояснительная записка (в программе Word) 24 с., 1 табл., 10 рис., 6 источников
Чертежи (в программе Компас) 5 листа плакатов и чертежей
ВУЗ ИЖЕВСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ

Проект по дисциплине «Метрология, Стандартизация и Сертификация»

В представленной курсовой работе было определено основное служебное назначение и принцип работы детали и узла. Осуществлен выбор сопрягаемых параметров рассматриваемого узла и детали из рядов предпочтительных чисел. Подобраны посадки на шпоночные, шлицевые и резьбовые соединения. Выполнен расчет размерной цепи, составлена ее схема и проверена правильность назначения размеров. Дано обоснование назначения допусков отклонений, взаимного расположения поверхности и параметров шероховатости. Подобраны основные средства измерений некоторых линейных размеров. Определена степень точности зубчатых передач и вычислена длина общей нормали. Дополнительные материалы: Таблица №3 Выбор УСИ для размеров вала в Word 1 стр.

Чертежи

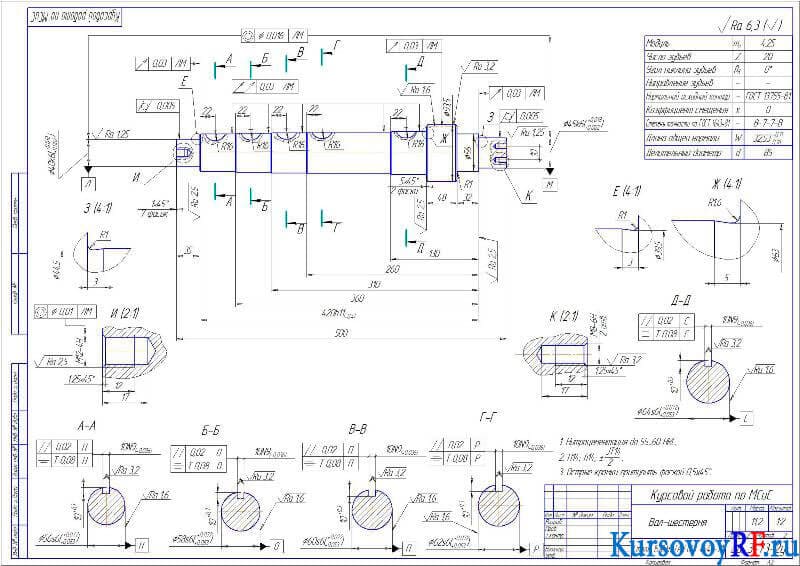

  1. Чертеж Деталь Вал-шестерня (формат А2)

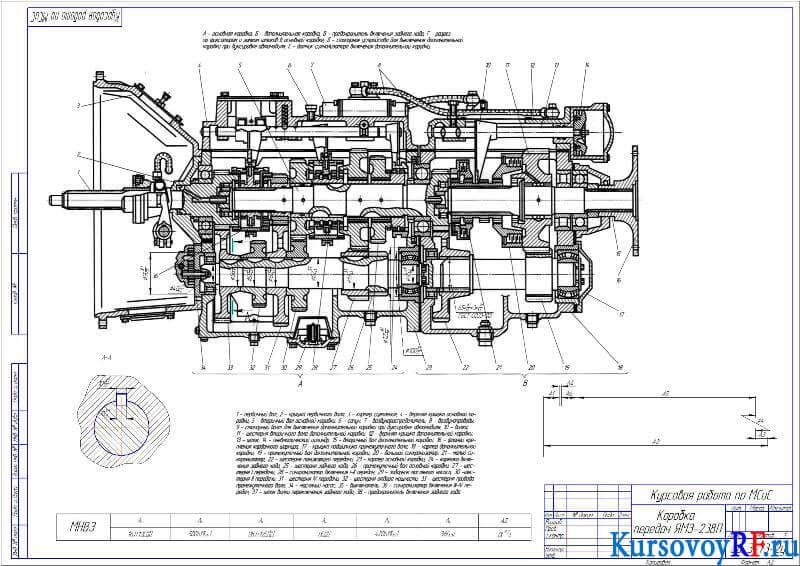

  2. Чертеж Коробка передач ЯМЗ-238П (формат А2
