Проектирование производства керамического кирпича пластическим способом

Описание

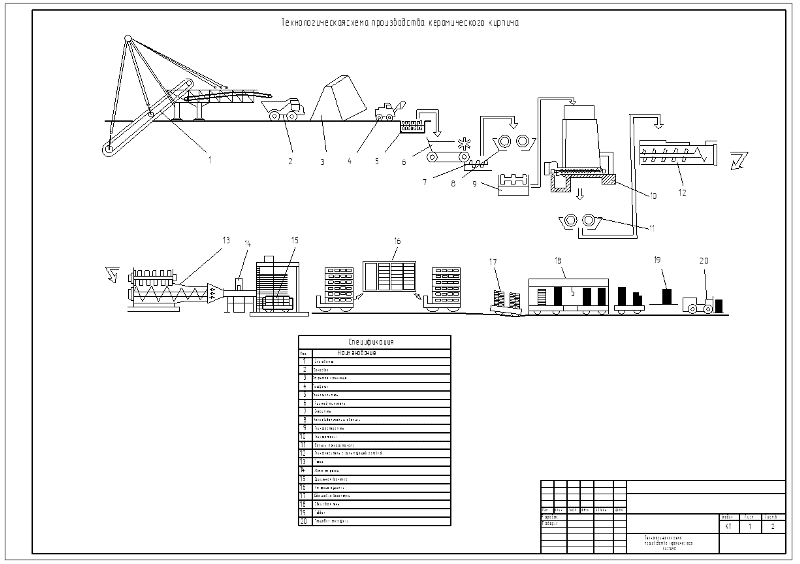

   В данном курсовом проекте  «Процессы и аппараты формования при производстве керамического кирпича» была рассмотрена технологическая линия производства керамического кирпича.

  Также были рассмотрены возможности по контролю производства керамического кирпича посредствам современных технологий учета и контроля на каждом этапе технологического процесса. Данные технологии уменьшают влияние человеческого фактора, увеличивают качество готовой продукции, а также уменьшаю показатели по энергозатратам, что в свою очередь уменьшает себестоимость выпускаемой продукции.

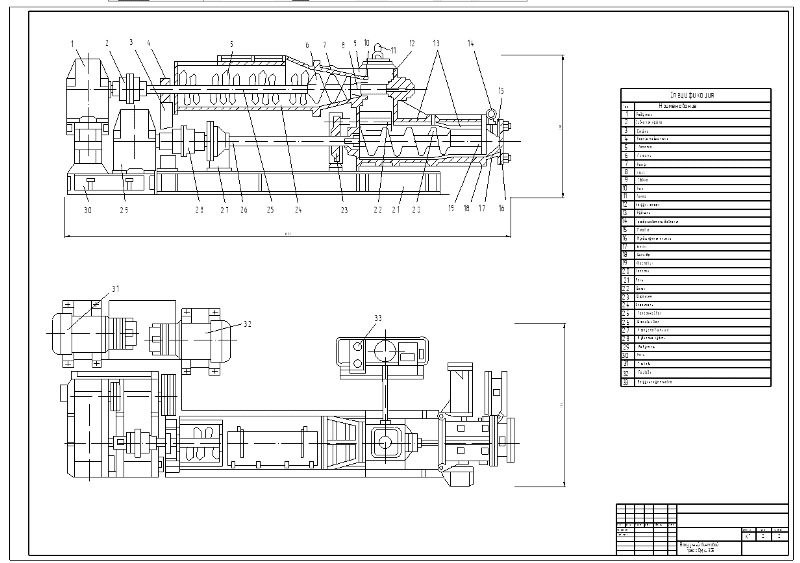

   Была рассчитан и подобран вакуумный пресс СМ325 в количестве 1 аппарат. В работе рассмотрены различные технологии производства керамического кирпича. Произведены все необходимые технологические расчеты.

По ленточному транспортеру материал поступает в вибросито, а из него — на элеватор. При внезапной остановке электродвигателя вибросита или элеватора может произойти завал, что вызовет аварийное состояние технологического оборудования. Для исключения такой ситуации используется схема блокировок, обеспечивающая определенную последовательность включения и отключения механизмов.

В общем случае включение механизмов начинается от последнего по ходу  материала, при отключении останавливаются все предыдущие по ходу материала   В рассматриваемой схеме предусматриваются два режима работы агрегатов: местное управление (для опробования оборудования и аварийных случаев) и дистанционное с единого поста управления. Последовательность включения агрегатов выбрана следующая: сначала должен включиться в работу электродвигатель элеватора, затем вибросита и транспортера. Выбор дистанционного управления осуществляется поворотом переключателя управления SA1 в положение «Д» (дистанционное). Пуск и включение электродвигателей в работу производится кнопкой SB2, от которой первоначально срабатывает реле KV и включает своим нормально открытым контактом цепь предпусковой световой и звуковой сигнализации (НА1 и HL1), предупреждая обслуживающий персонал о начале пуска поточно-транспортной системы. При нажатии на кнопку SB2 срабатывает также реле времени КТ.

Промежуточное реле KV замыканием своего нормально открытого контакта будет удерживать себя и реле времени КТ во включенном положении. Реле КТ через заданное время сработает и через промежуточное реле KV3 включит магнитный пускатель КМ1 электродвигателя элеватора. При этом замкнется нормально открытый контакт КМ1 и включит промежуточные реле 1KV1 и 1KV2, которые своими нормально открытыми контактами поставят на самоблокировку реле KV3

Таким образом, в цепи реле KV4 замкнутся контакты реле KV и 1KV2; реле KV4 окажется под током и одним своим контактом включит пускатель КМ2 электродвигателя вибросита, другим — промежуточное реле KV5. При включении реле KV5 замкнется его контакт в цепи пускателя КМЗ и последний включит цепь электродвигателя транспортера. После включения всех электродвигателей настроенное на определенное время реле времени КТ сработает и разомкнет свои контакты: реле КТ деблокируется и обесточится, произойдет также отключение сигнализации. Все реле, включенные в схему (кроме реле KV и КТ), остаются под напряжением. Схемой обеспечивается
отключение электродвигателей вибросита и транспортера при аварийной остановке электродвигателей элеватора и вибросита.
