Разработка стального каркаса промышленного предприятия

Пояснительная записка (в программе Word) 26 с., 12 табл., 16 рис., 7 источника
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей

Описание

Проект по дисциплине «Строительство»
В данной курсовой работе были представлены исходные данные для расчета, рассчитаны основные размеры поперечной рамы каркаса. Разработана схема поперечной рамы однопролетного здания, определены расчетные предельные значения нагрузок на колонну от мостовых кранов. Произведен расчет усилий в колонне рамы, длин подкрановой и надкрановой части колоны. Осуществлен подбор сечения верхней и нижней колоны сквозного сечения. Сконструирована и рассчитана база колонны, представлена раздельная база решетчатой колоны. Выполнено проектирование стропильной фермы покрытия, составлена таблица подбора сечений стержней. Представлены основные указания по конструированию ферм. Дополнительные материалы: 3 рисунка чертежей в jpeg, таблицы статистический расчет и усилия в колонне в jpeg, , Таблица усилия в сечениях колонны в Excel 1 лист.

Состав чертежей

Разрез А-А (М 1:50), разрез 1-1, 2-2 (М 1:20), разрез 3-3, 4-4 (М 1:15); Узлы 1, 3 (M 1:15), Узел 2, 4 (М 1:20)

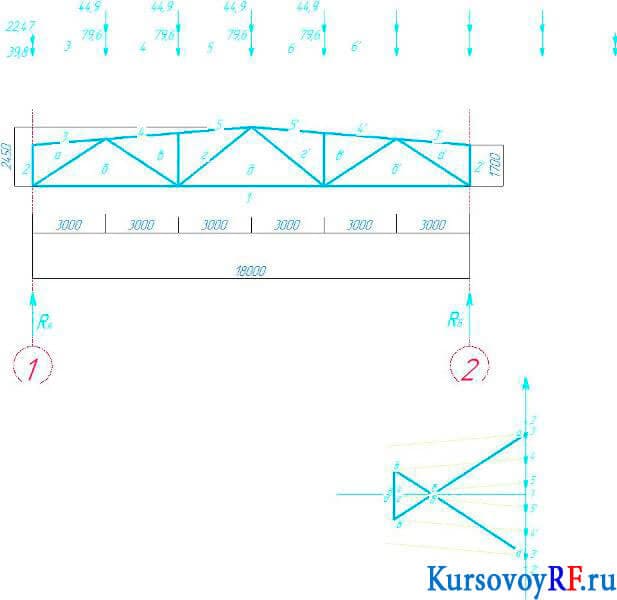

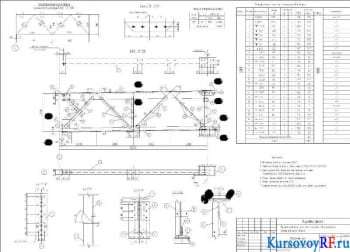

Отправочная марка фермы ОФ1 (M 1:50), узлы (М 1:10), Геометрическая схема фермы (M 1:100), деталь 15 (М 1:5)

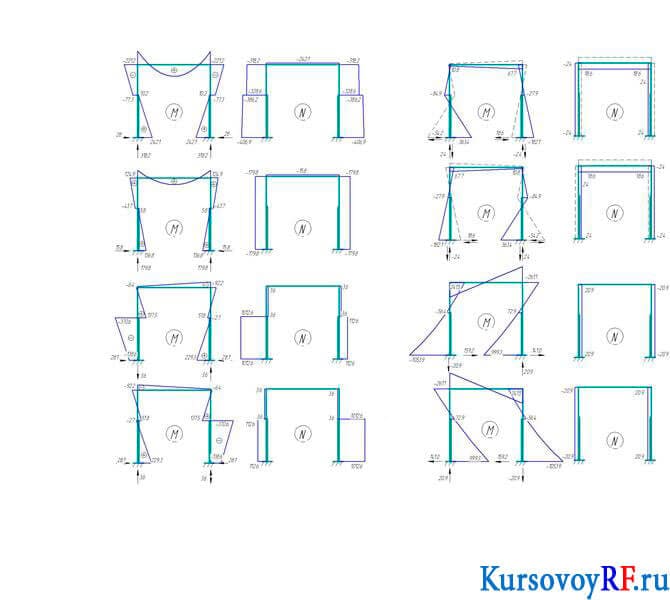

Рабочие чертежи Диаграмм и эпюр (2 листа)
