Проектирование бетонного шлюза и судоходного канала

Код: 02.01.09.01.13

Чтобы скачать работы – и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Пояснительная записка (в программе Word) 64 с., 14 табл.
Чертежи (в программе Компас и Автокад) 18 листа плакатов и чертежей
ВУЗ ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ МОРСКОГО И РЕЧНОГО ФЛОТА ИМЕНИ АДМИРАЛА С.О. МАКАРОВА

Описание

Проект по дисциплине «Строительство»
В данной курсовой работе были представлены исходные данные для проектирования бетонного шлюза и судоходного канала, описана трасса канала. Определено поперечное сечение канала, представлена таблица заложения откосов канала, выполнена разбивка судоходных сооружений. Рассчитан основные полезные размеры камеры шлюза и проходных каналов, направляющих и причальных сооружений. Осуществлен выбор и проектирование типа системы питания шлюза. Произведен гидравлический расчет шлюза, составлена таблица расчета характеристик в первом и втором промежутке с учетом сил инерции. Выполнен статистический расчет стены и нарезного днища камеры шлюза.

Состав чертежей

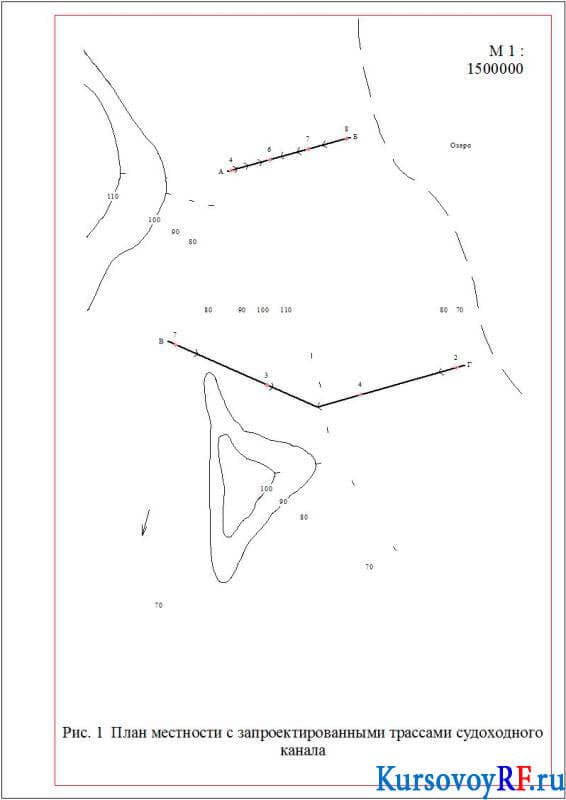

План местности с запроектированными трассами судоходного канала

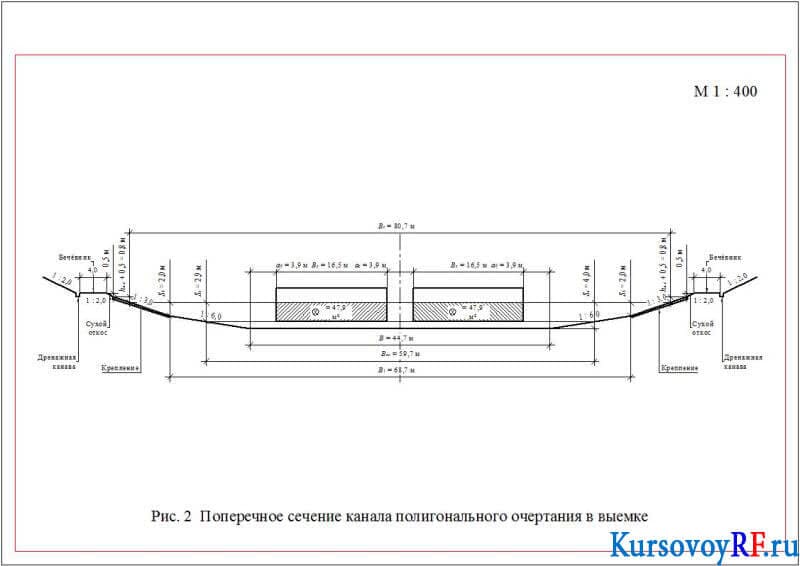

Поперечное сечение канала полигонального очертания в выемке

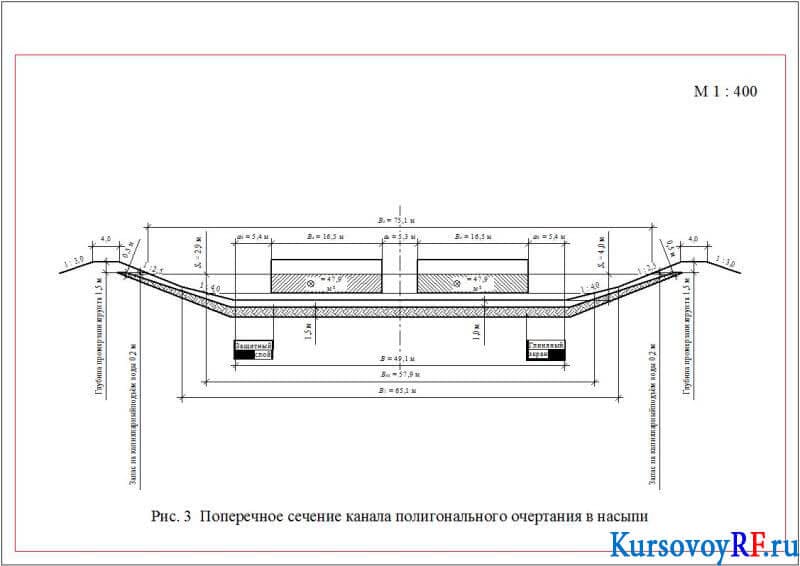

Поперечное сечение канала полигонального очертания в насыпи

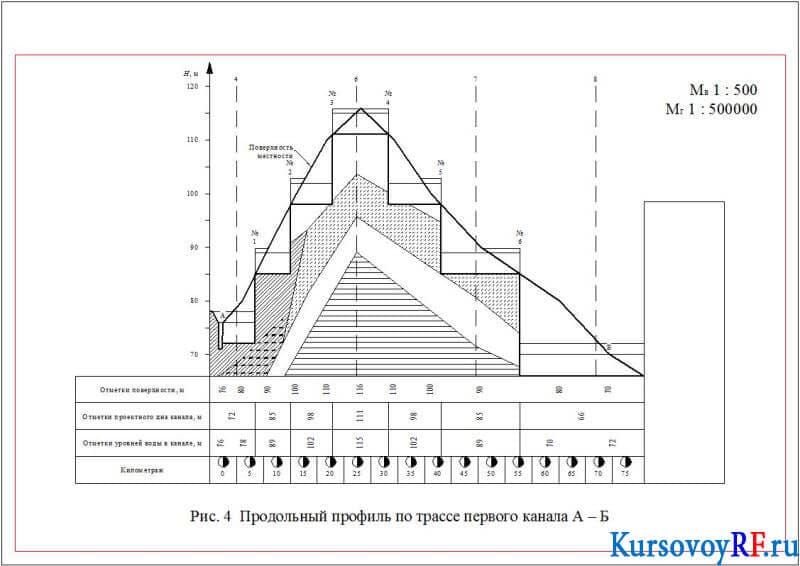

Продольный профиль по трассе первого канала А ‒ Б

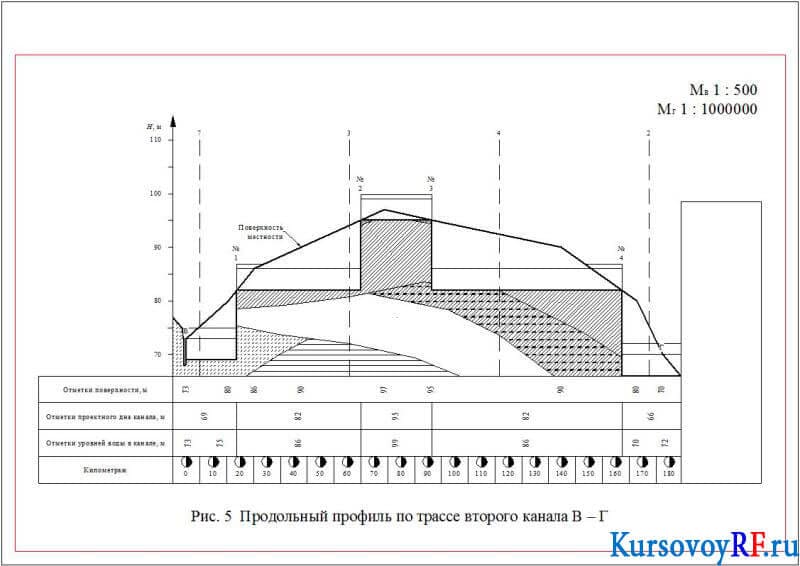

Продольный профиль по трассе второго канала В ‒ Г

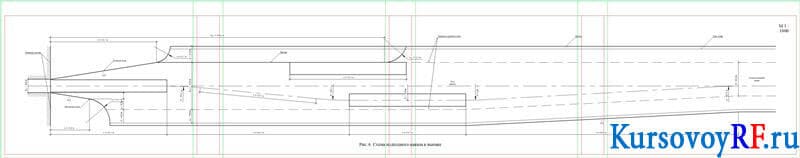

Схема подходного канала в выемке

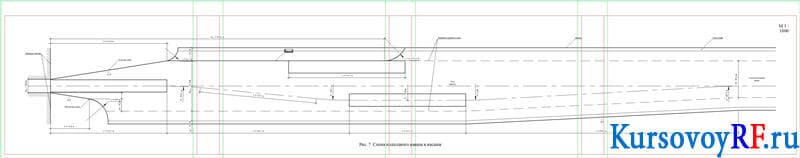

Схема подходного канала в насыпи

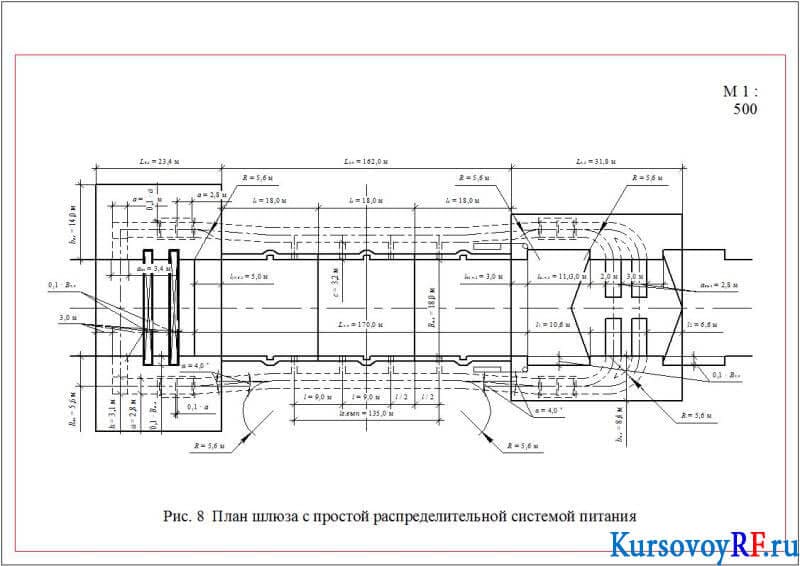

План шлюза с простой распределительной системой питания
Рабочий чертеж эскизов

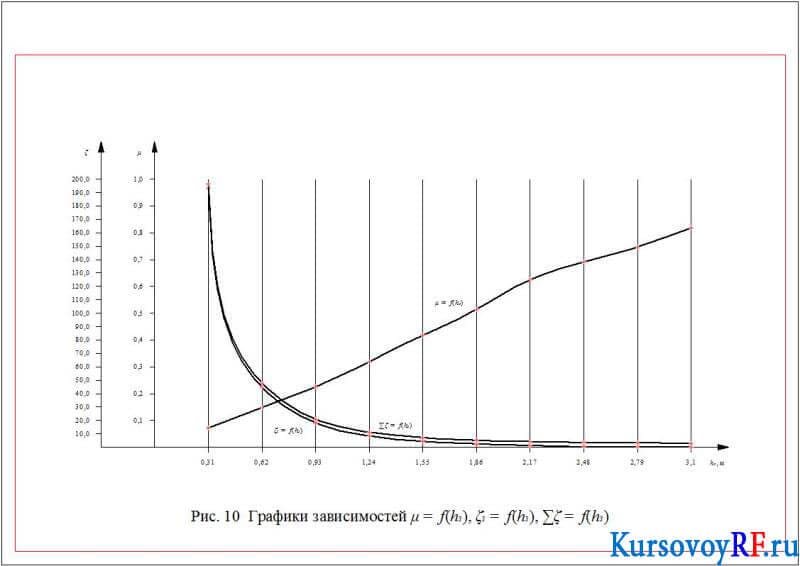

Графики зависимостей

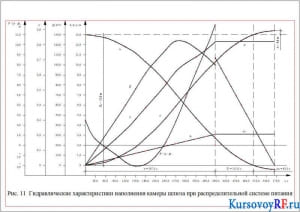

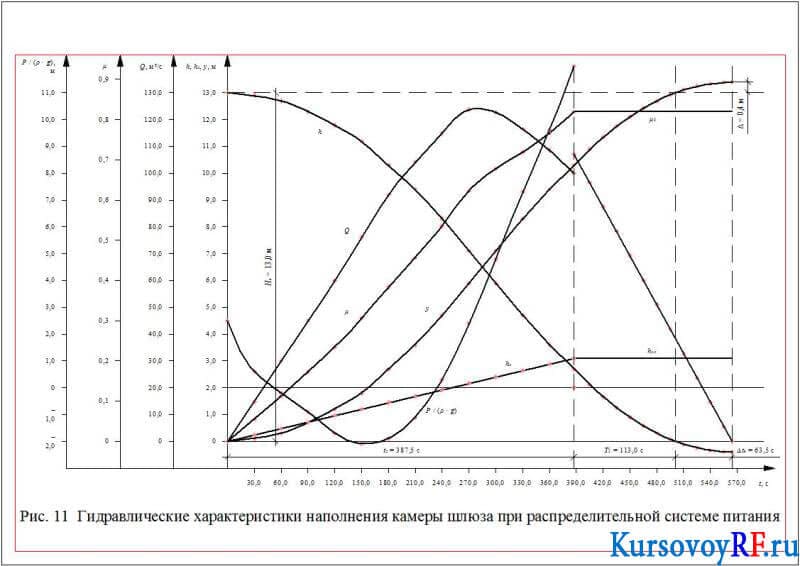

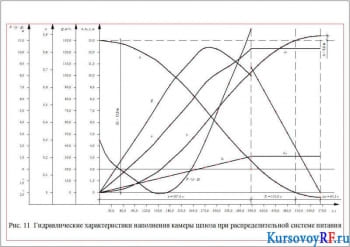

Гидравлические характеристики наполнения камеры шлюза при распределительной системе питания

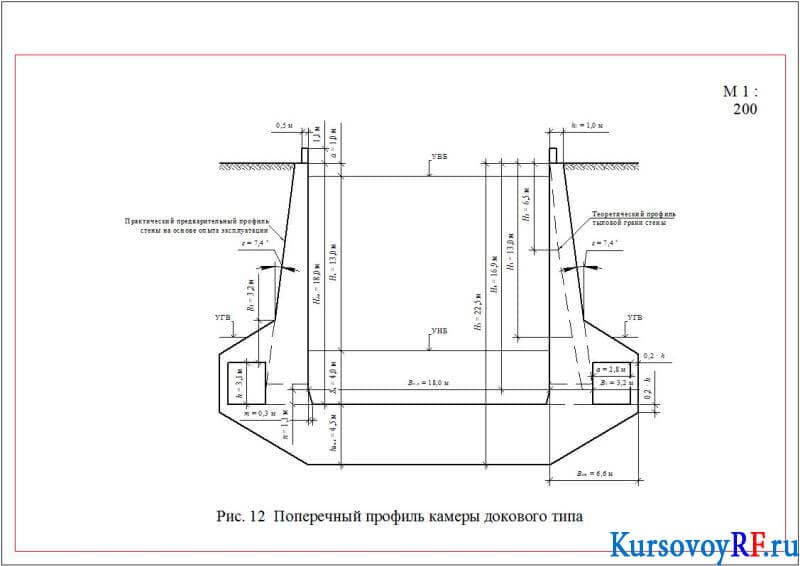

Поперечный профиль камеры докового типа

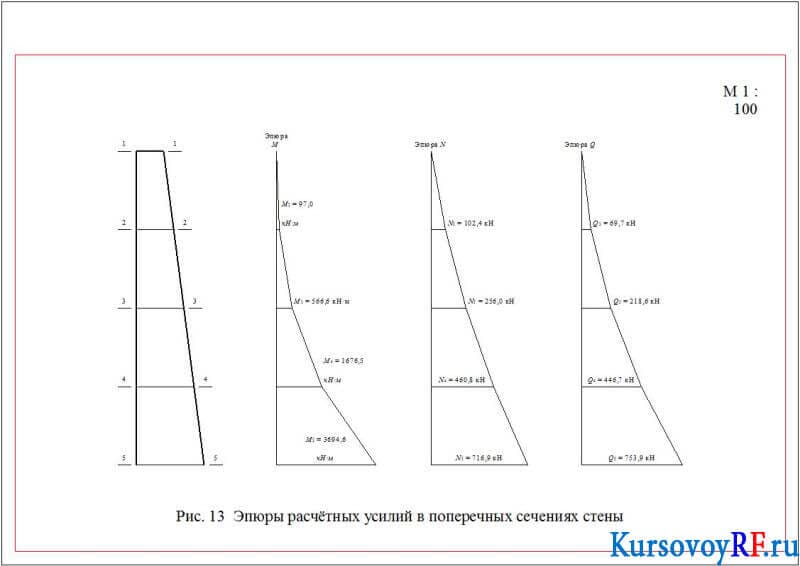

Эпюры расчётных усилий в поперечных сечениях стены

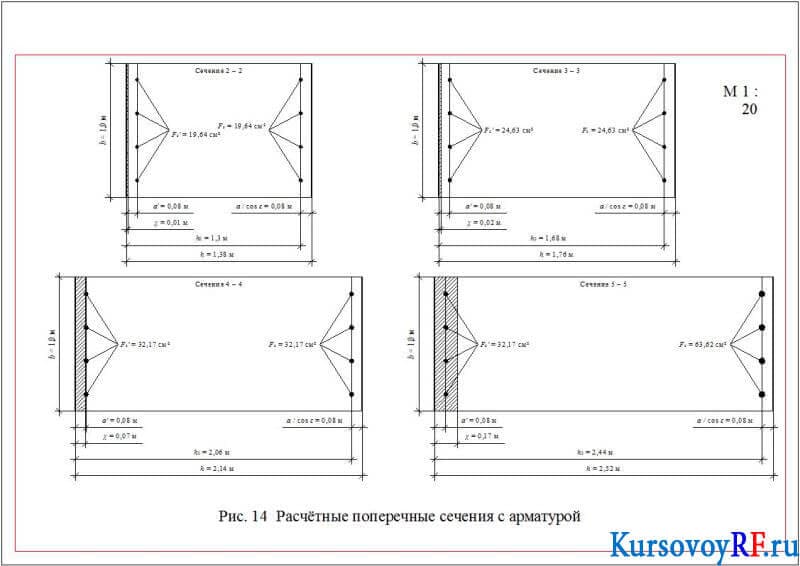

Расчётные поперечные сечения с арматурой

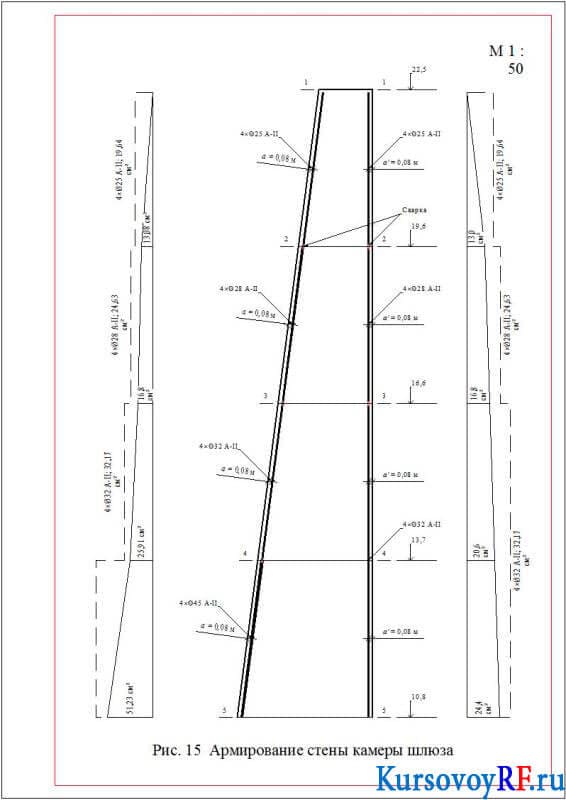

Армирование стены камеры шлюза

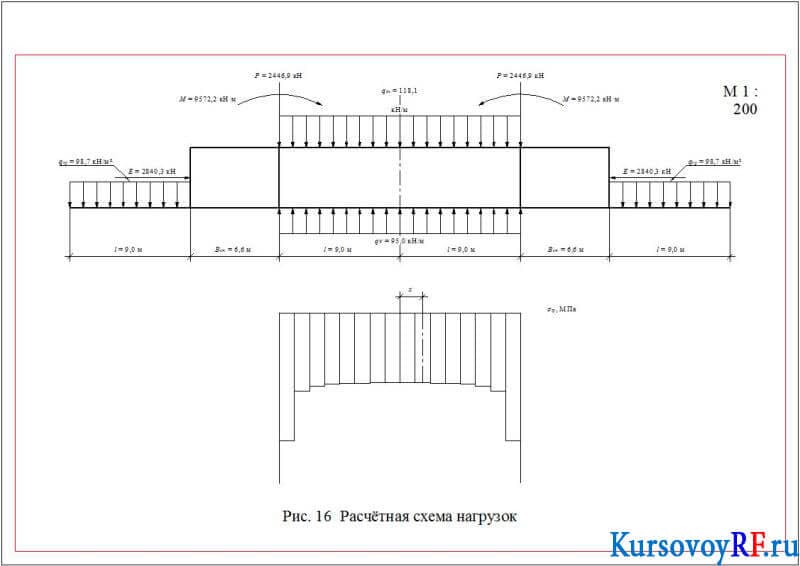

Расчётная схема нагрузок

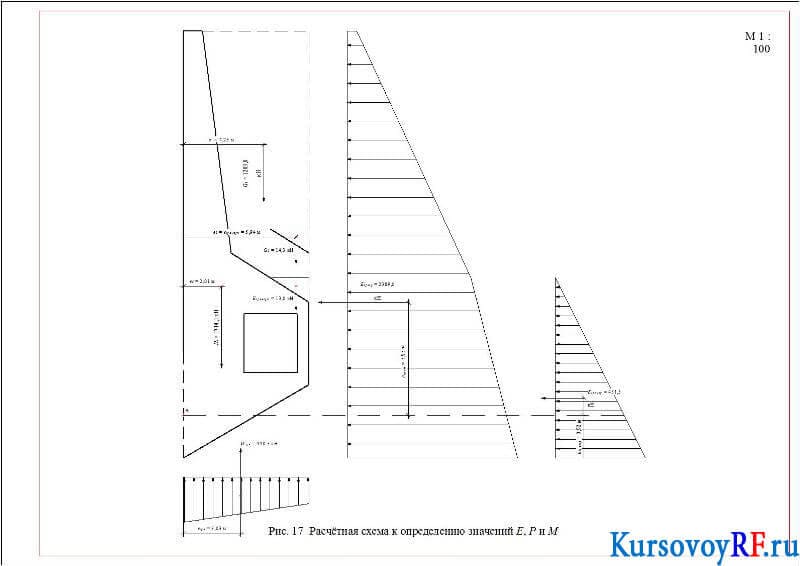

Расчётная схема к определению значений E, P и M

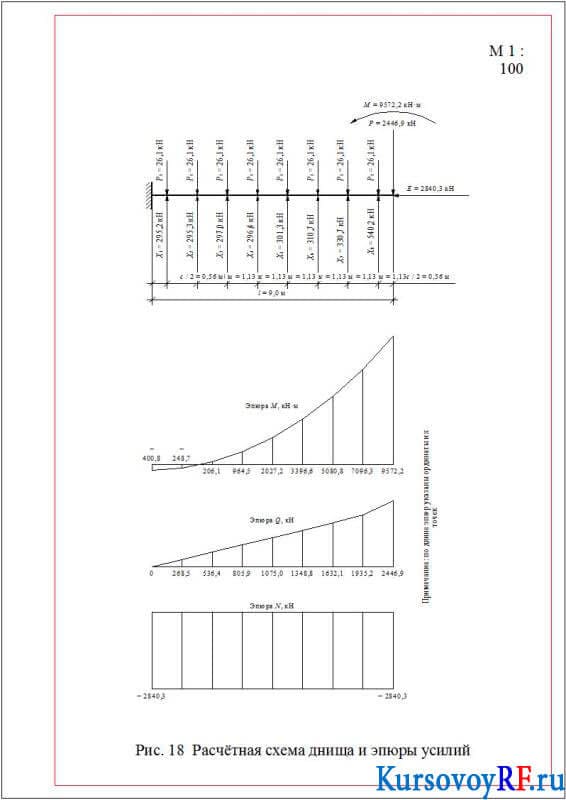

Расчётная схема днища и эпюры усилий
