Проектирование и расчет плоской фермы

Пояснительная записка (в программе Word) 37 с., 1 табл., 3 рис., 3 источника, 1 приложение

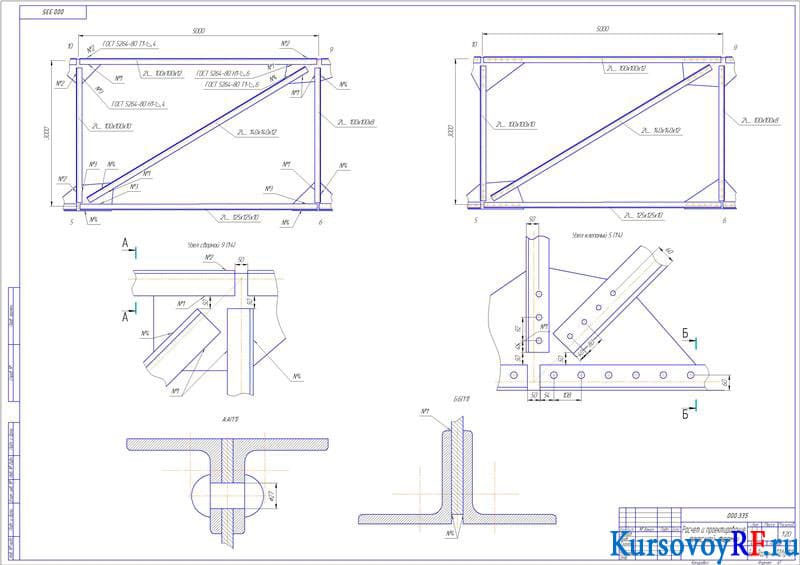

Чертежи (в программе Компас) 2 листа плакатов и чертежей
ВУЗ Белорусско-Российский университет

Описание

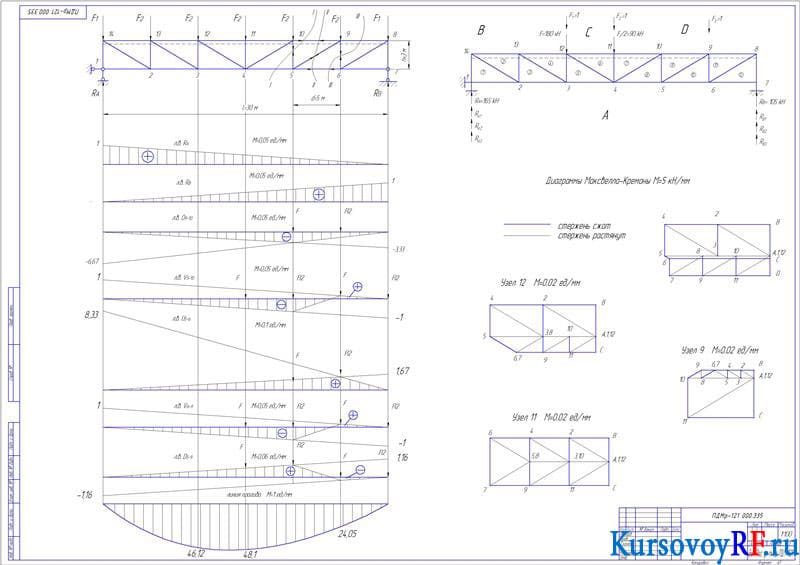

В данной курсовой работе был осуществлен выбор геометрических параметров фермы и составлена её схема. Проведено исследование фермы на геометрическую неизменяемость. На основании исходных данных было выполнено аналитическое определение усилий в стержнях заданной панели, разработана расчетная схема. Построены линии влияния реакций опор и стержней панели. Найдены расчетные усилия в стержнях панели от действия постоянной нагрузки и системы. Подобраны сечения стержней фермы, определено число заклепок. Выполнен расчет сварных швов. Построены грузовая диаграмма Максвелла – Кремоны и линии прогибов. В приложении к курсовой работе были составлены таблицы определения прогиба в узлах 10, 11 и 12. Дополнительные материалы: 2 дубликата чертежей в Автокаде.
