Создание элементов технического и эскизного проекта модуля основного движения станка

Описание

 Проект по дисциплине «Станкостроение»

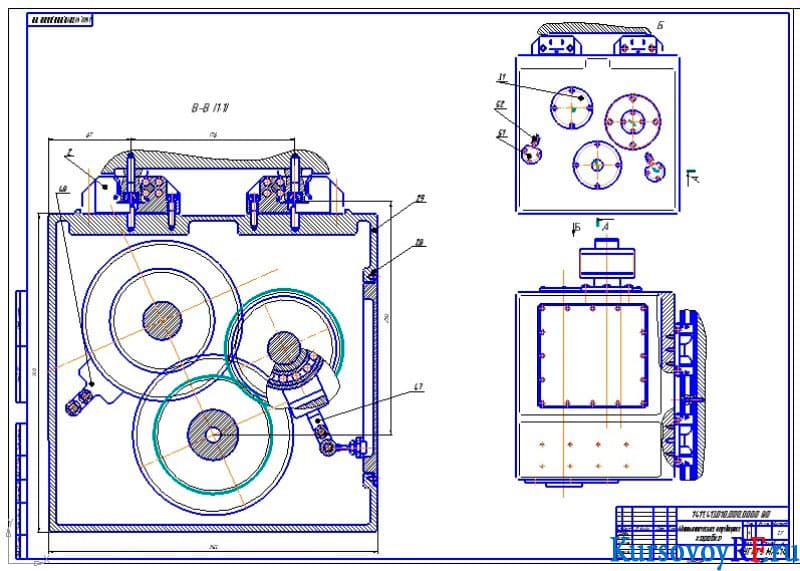

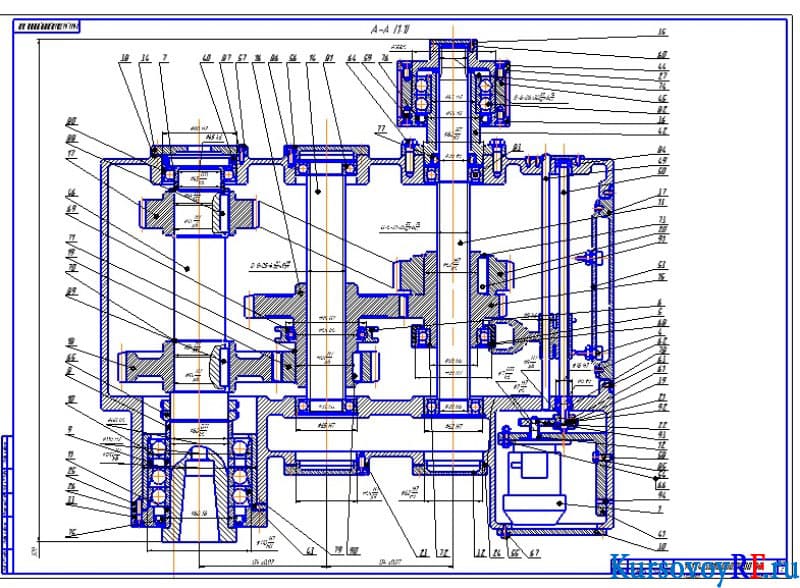

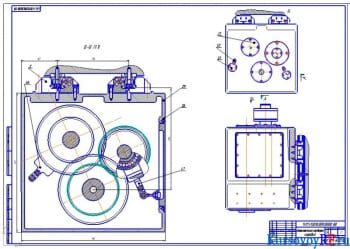

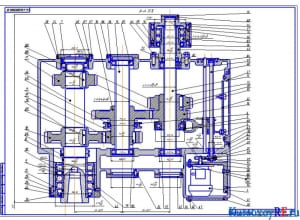

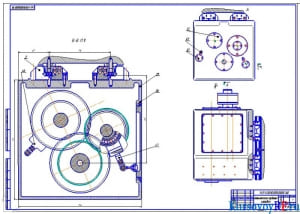

В представленной курсовой работе был проведен анализ конструкции обрабатываемой детали и выполнено уточнение технологического изготовления детали представителя. Разработан эскиз детали, определен материал детали и её характеристика. Составлен маршрут обработки по базовому технологическому процессу. Рассчитаны основные технические характеристики модуля, проведен анализ модулей аналогичных станков. Выполнен расчет компоновок станка и модуля, определены функциональные подсистемы проектируемого модуля и выполнена разработка его структуры. Составлены таблицы анализа схема разработки и состава функциональных подсистем модуля станка аналогов. Представлена блок-схема модуля, разработана кинематическая схема. Осуществлен выбор электродвигателя, построен график частот вращения валов. Спроектирована автоматическая переборная коробка, выполнены проверочные расчеты.
