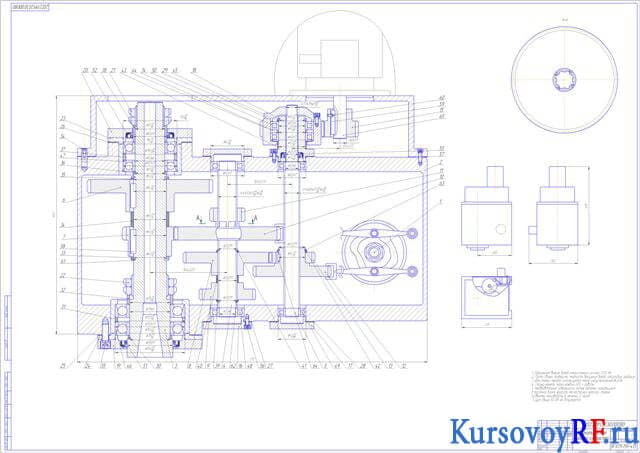

Модуль главного движения расчеты с чертежами

Описание

 Проект по дисциплине «КММ»
В проекте определено назначение станка, анализ схем обработки и методы формирования поверхностей деталей. Представлена функциональная подсистема модуля и определение его структуры с построением схем. Определены основные технологические модуля с определением условий использования станка, предельные режимы работы станка, в том числе значения режимов резания, частот вращения шпинделя. Представлены характеристики станков-аналогов и определена компоновка. Разработана схема модуля с выбором электродвигателя и определением диапазонов регулирования с постоянной мощностью и моментом, а также ряда регулирования переборной коробки с уточнением характеристик электродвигателя и выбором привода. Построена структурная сетка и график частот вращения с определением передаточных отношений шпинделя, количества зубьев передачи. Выполнены расчеты и разработана конструкция модуля с применением ЭВМ, где рассчитана мощность на валах, сделан выбор расчетной цепи и предварительно рассчитаны валы. Произведен расчет зубчатых передач с выбором материала и определением допускаемых напряжений, а также расчет шпиндельного узла с конструированием опор шпинделя и расчетом узла на жесткость. Сделаны проверочные расчеты промежуточного вала и его элементов.
