Курсовой проект по модернизированию привода движения станка-прототипа модели 2А125

Описание

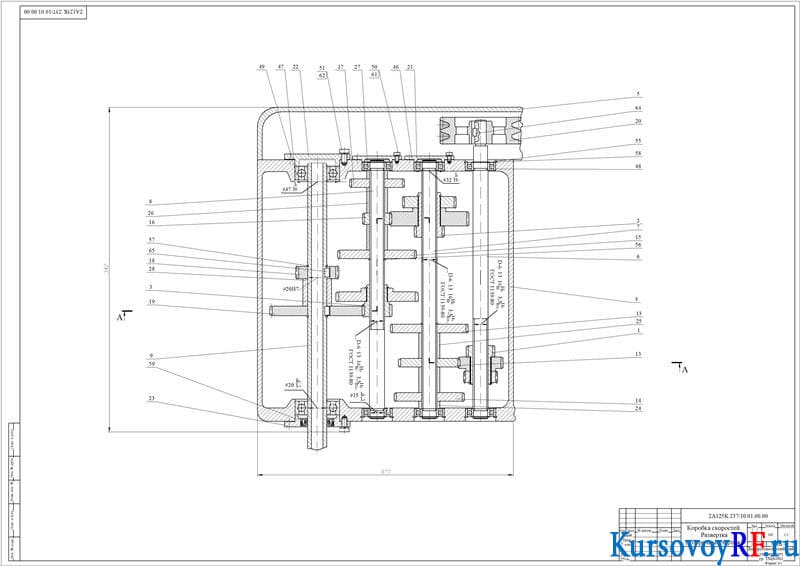

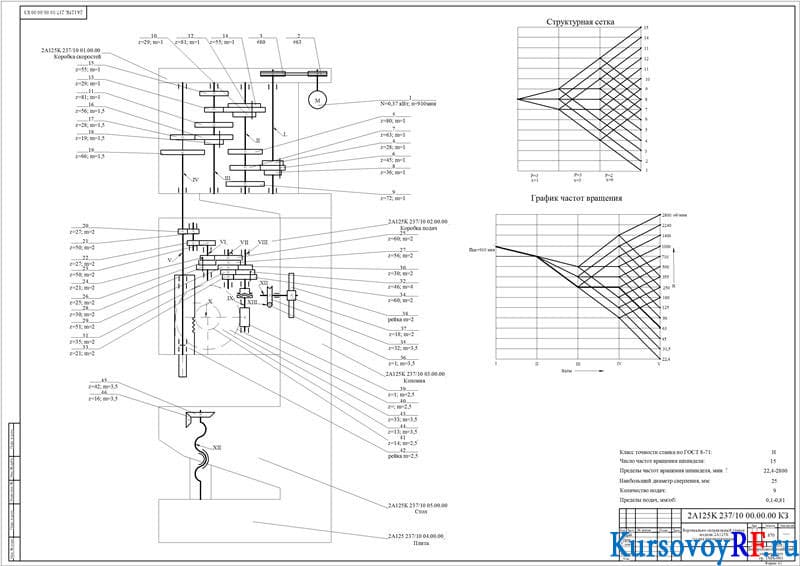

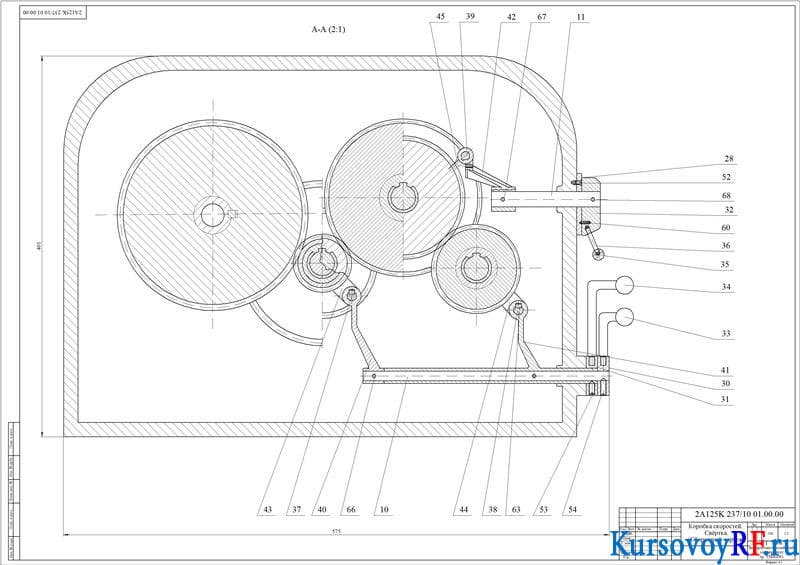

 В представленной курсовой работе выполнено общее описание конструкции базовой модели станка, принципа работы и узлов. На основании исходных данных обоснованы технические характеристики, произведен кинематический расчет. Построена структурная сетка и график частот вращения. Составлена кинематическая схема коробки скоростей, определены результаты подбора чисел зубьев и фактические частоты вращения шпинделя. Проведена проверка правильности подбора зубьев, которые должны обеспечить требуемую частоту вращения. Рассчитаны мощность и крутящие моменты, зубчатые передачи, валы, подшипники, шпоночные и шлицевое соединения, клиноременная передача. Рассмотрена система управления и смазки. Дополнительные материалы: 4 дубликата чертежей в Автокаде, Спецификация в Word 4 стр.
