Проектирование цеха по ремонту зерноуборочных комбайнов

Описание

В курсовой работе по дисциплине «Большепролетные и пространственные конструкции из дерева и пластмасс» выполнено проектирование цеха по ремонту зерноуборочных комбайнов.

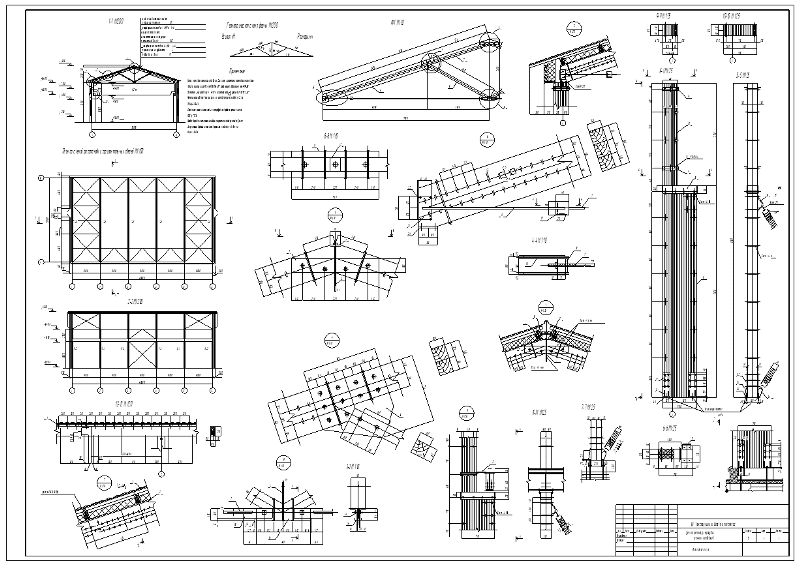

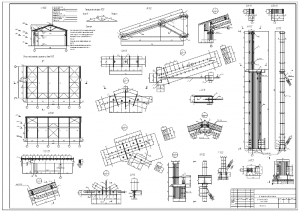

Курсовой проект разработан в соответствии с заданием и представляет собой расчёт и конструирование обрешетки, прогона, металлодеревянной фермы и дощатоклееной колонны цеха по ремонту зерноуборочных комбайнов. Проект состоит из пояснительной записки и графической части. Графическая часть разработана на 1-м листе А1. Записка выполнена на 34 страницах. Целью курсового проекта является закрепление и углубление теоретических знания, полученных при изучении дисциплины.

Ввиду малости уклона верхнего пояса балки покрытия (уклон принимается до 10 %) считаем длину верхнего пояса балки равной пролету здания, т.е. 18 м. В этом случае можно принять номинальные размеры плиты 1,5x5,0 м. В продольном направлении длину плиты принимаем 4980 мм при зазоре между плитами 42 мм. Каркас плиты выполняем из сосновых досок 2-го сорта с расчетным сопротивлением скалыванию вдоль волокон при изгибе Rск=1,6 МПа.

Обшивки плит принимаем из березовой фанеры марки ФСФ толщиной 8 мм. Приняв ширину листов фанеры 1525 мм, с учетом обрезки кромок ширину плиты принимаем 1500 мм, а поверху - 1480 мм, что обеспечивает необходимый   зазор   между   плитами.   Расчетные   характеристики   фанеры принимаем: Rф.с. = 12 МПА; Rф.н.90 = 6,5 МПа; Rф.р.= 14 МПа; Rск= 0,8 МПа. Листы фанеры принимаем длиной 1525 мм, стыкуя их в двух местах по длине плиты. Стыки обшивок выполняются «на ус». Для стыковки обшивок и их крепления к ребрам каркаса принимаем фенолорезорциновый клей ФРФ-50.

Высоту ребер каркаса принимаем h=l/35=500/35=14,3 см. С учетом сортамента досок и их острожки сечение средних продольных ребер 42×92 мм. Общее число продольных ребер - 3. Число поперечных ребер - 5, что обеспечивает расстояние между ними не более 1,5 м.

В качестве утеплителя принимаем минераловатные плиты. Толщину утеплителя определяем по средней суточной температуре воздуха в январе и принимаем 80 мм. При высоте ребер 146 мм над утеплителем обеспечивается воздушная прослойка для вентиляции. Пароизоляция из полиэтиленовой пленки толщиной 0,2 мм. Для удержания утеплителя в проектном положении принимаем решетку из брусков 25×25 мм, которые крепятся гвоздями к ребрам.
