Курсовая разработка радиально-осевой турбины и сервомотора направляющего аппарата

Описание

 Курсовой проект по дисциплине: «Конструирование и технология производства лопастных гидромашин»

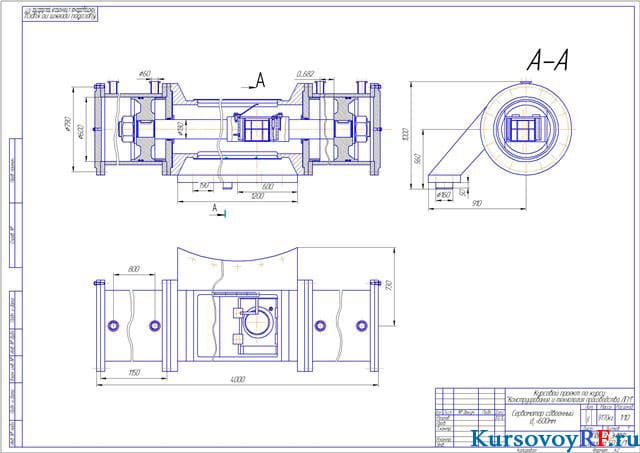

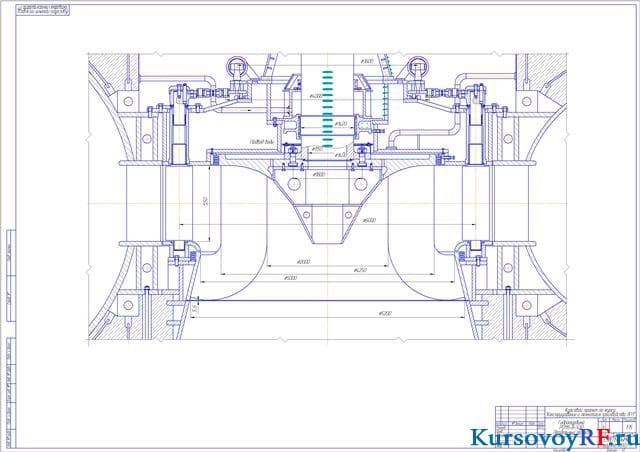

В проекте разработан чертеж радиально-осевой турбины РО 115/810-В-500, вместе с чертежом сервомотора направляющего аппарата.
Рабочий проект турбины сделан с учетом основных параметров. Сделаны расчеты прочности элементов конструкции, включая направляющий аппарат, лопатку, фланцевое соединение вала и сам вал, механизмы поворота.

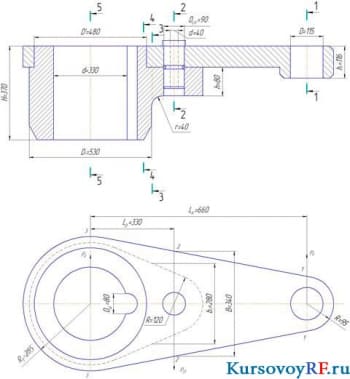

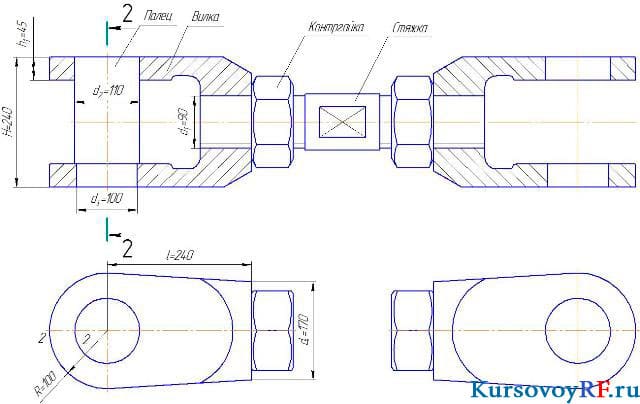

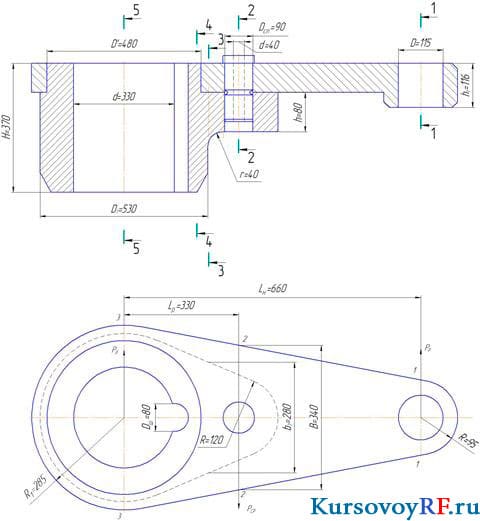

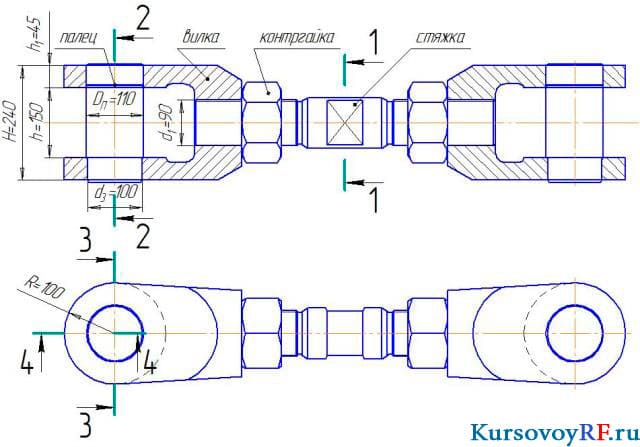

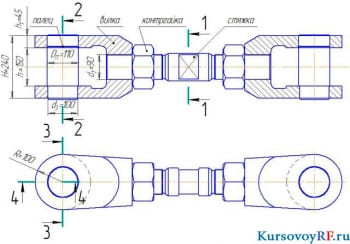

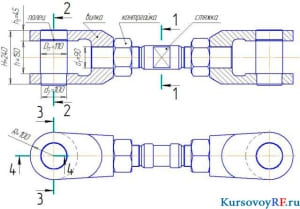

Сделаны приближенные расчеты критической частоты вала, прочностные расчеты лопатки направляющего аппарата и механизмов его поворота. Рассчитан направляющий подшипник.
За исходные данные приняты характеристики гидроагрегата РО 115/810-В-500. Дополнительные материалы: расчеты в программе Excel.
