Разработка проточной части турбины паровой одноцилиндровой многоступенчатой конденсационной

Описание

 Проект по дисциплине «Паротурбинные установки»

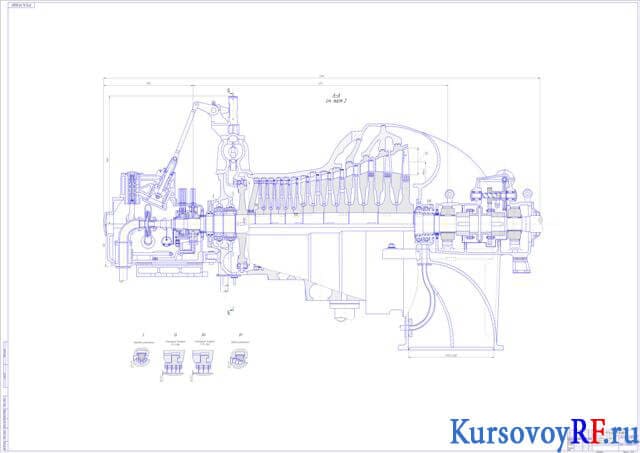

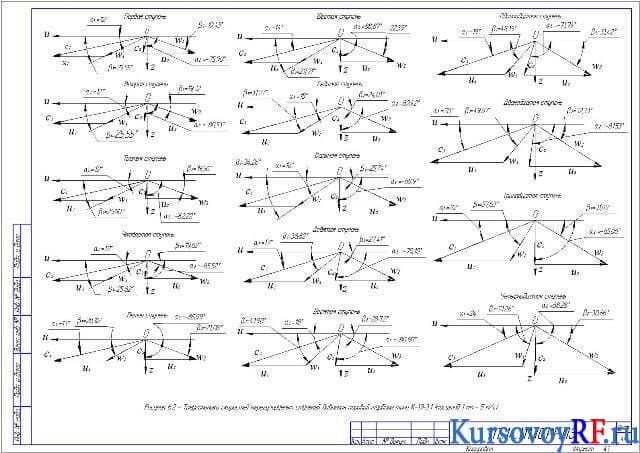

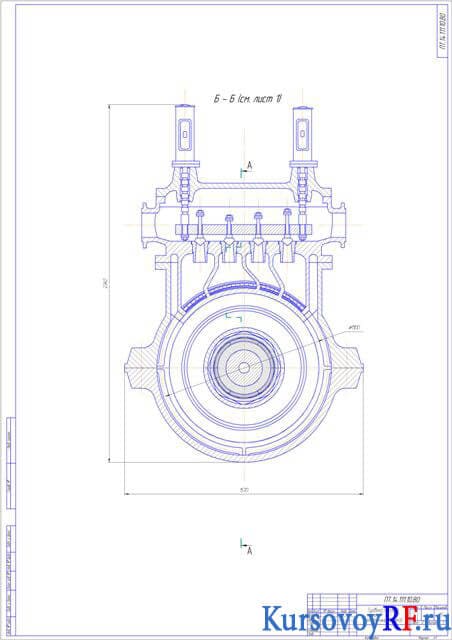

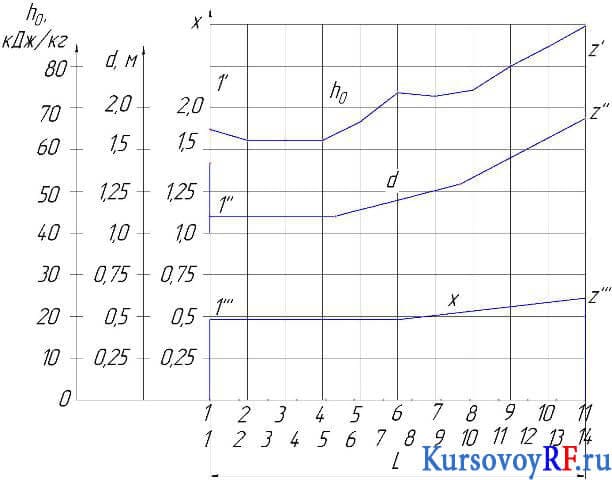

В работе курсовой разработана проточная часть турбины. Описана конструкция турбины, ее расчетный режим, частота вращения ротора и способ регулирования. Определена часть проточная двухвенечной ступени скорости. Рассчитана двухвенечная ступень скорости. Подобран расчетный вариант ступени регулирующей. Произведен расчет треугольников скоростей и потери энергии в решетках ступени регулирующей. Определены типы ступеней нерегулируемых, а также параметры ориентировочные ступеней давления первой, промежуточной и последней. Сформирована часть проточная ступеней нерегулируемых. Дан расчет числа ступеней давления нерегулируемых. Проведен детальный расчет тепловой ступеней давления нерегулируемых. Построен график теплового процесса. Выполнен расчет осевого усилия. Определены показатели технико-экономические и размеры патрубков. Рассмотрены требования к материалам и техника безопасности. Представлены чертежи продольного и поперечного разрезов паровой турбины, эскиза проточной части и треугольников скоростей. Дополнительные материалы: расчет паровой турбины конденсационного типа в программе Excel, Расчёт двухвенечной ступени скорости в программе Excel, график формирования проточной части в программе Компас.
