Проектирование и расчет котла вертикально-водотрубного двухбарабанного

Пояснительная записка (в программе Word) 40 с., 14 табл., 4 рис., 4 источника
Чертежи (в программе Компас и Автокад) 4 листа плакатов и чертежей

Описание

Проект по дисциплине «Проектирование и расчет котла вертикально-водотрубного двухбарабанного»

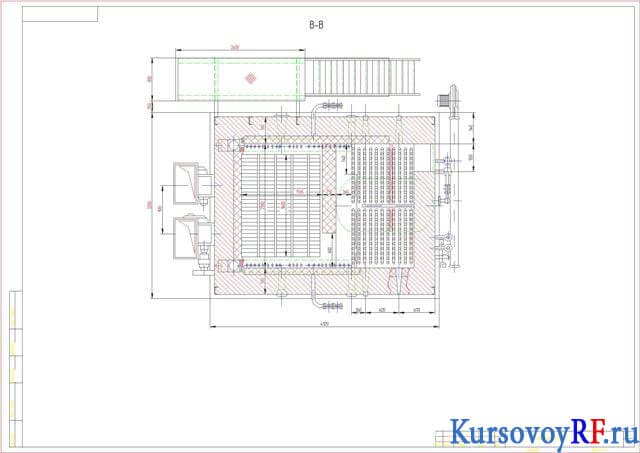

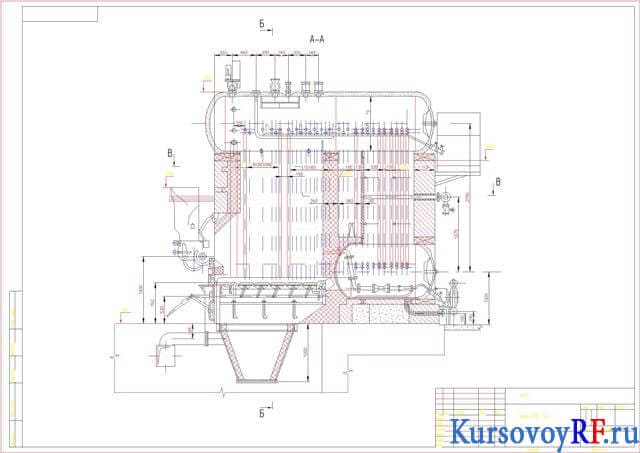

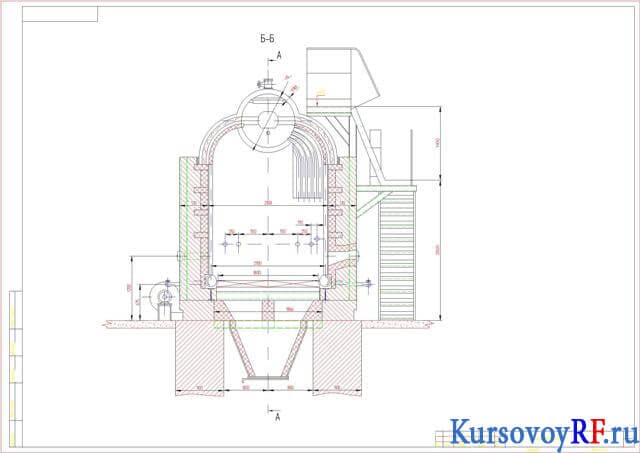

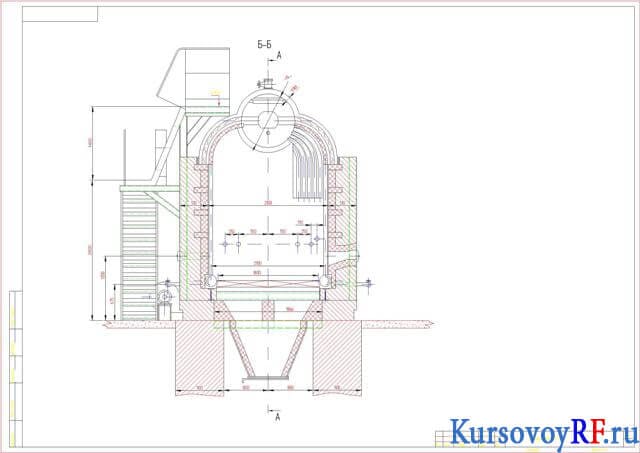

Описана конструкция агрегата котельного вертикально-водотрубного двухбарабанного. Посчитан баланс материальный процесса горения, баланс тепловой агрегата котельного, теплообмен в камере топочной, теплообмен в конвективных нагреваемых поверхностях. Проведены расчеты: тепловой экономайзера водяного и сконструирована его компоновка, а также аэродинамический агрегата котельного, где все расчеты представлены в таблице. Построен график зависимости температуры от энтальпии. Проведена проверка баланса теплового. Подобраны устройства дутьевые. Выполнены чертежи котла вертикально-водотрубного двухбарабанного.
