Проектирование и курсовой расчет паровой турбины

Пояснительная записка (в программе Word) 23 с., 0 табл., 10 рис., 10 источников
Чертежи (в программе Компас) 5 листов плакатов и чертежей
ВУЗ Московский ордена Ленина, ордена Октябрьской Революции и ордена Трудового Красного Знамени государственный технический университет имени Н.Э. Баумана

Описание

Проект по дисциплине «Паровые турбины»

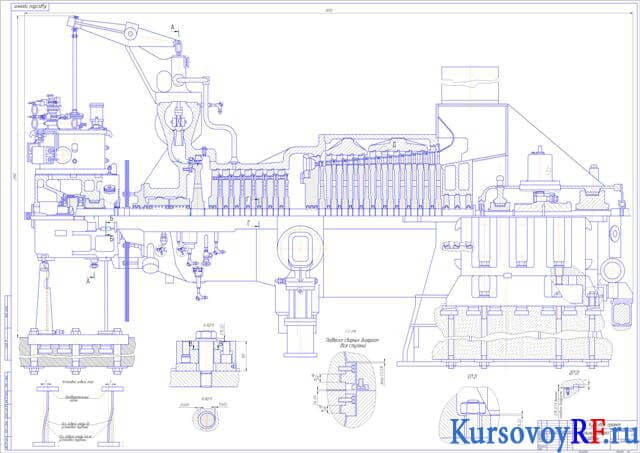

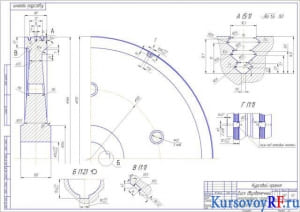

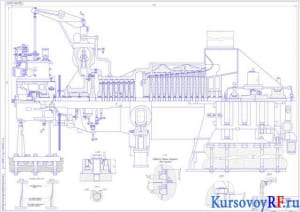

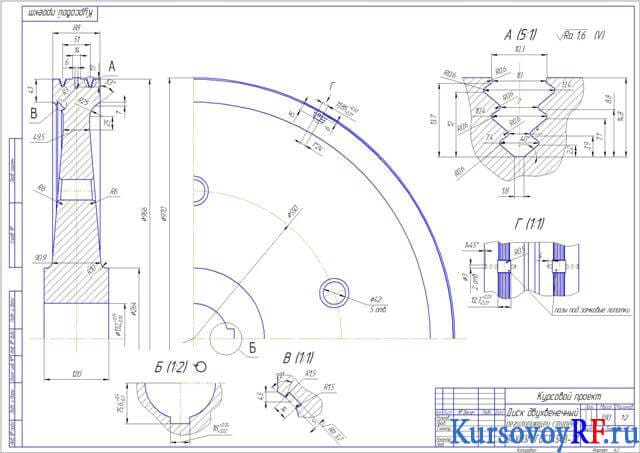

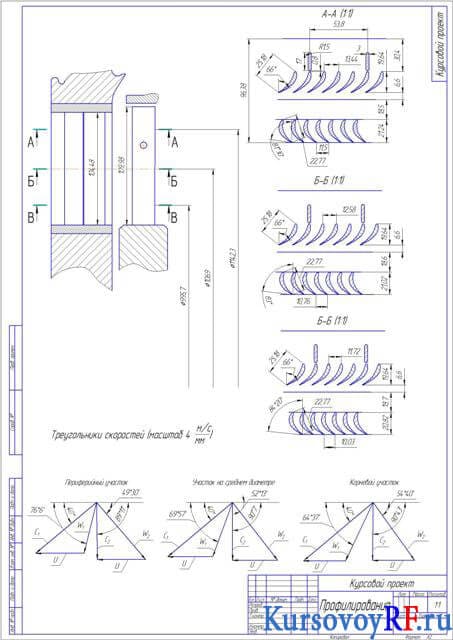

В проекте курсовом спроектирована и рассчитана турбина паровая. Рассмотрена схема принципиальная - турбина с промышленным отбором пара и ее установка. Определен расход пара на турбину. Схематично показан процесс расширения i-S координатах. Рассчитана проточная часть турбины. Проведен анализ прочностной рабочего колеса двухвенечного ступени скорости. Составлена расчетная модель колеса двухвенечного. Произведено профилирование ступени последней, а также ее расчет. Дано описание турбины. Представлены чертежи разреза продольного турбины, диска двухвенечного регулирующего ступени, профилирования и вала. Выполнено профилирование в формате xmcd.
