Описание
Проект по дисциплине «Рабочий проект»
В данном рабочем проекте по проведению газоснабжения и обеспечению природного газа вахтового поселка ТОО «Карьертау» рассмотрены основания для проектирования и проектные решения. Представлена краткая характеристика района. Рассмотрены требования, предъявляемые к проектируемому газопроводу и технологическая схема. В проекте проанализированы наружный газопровод высокого давления и устройства работы ГРП; внутренний газопровод и учет расхода газа. Рассмотрены механические испытания и мероприятия по антикоррозийной защите газопровода. Проведен обзор электрохимзащиты и молниезащиты. Проведен анализ архитектурно – строительных решений, а именно: ограждение угла врезки; площадки ГРПШ; опоры и крепления газопровода. В проекте рассмотрены вопросы охраны труда и техники безопасности.
Состав чертежей

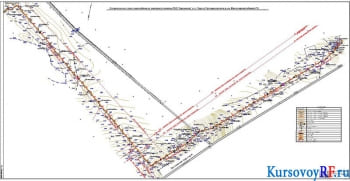

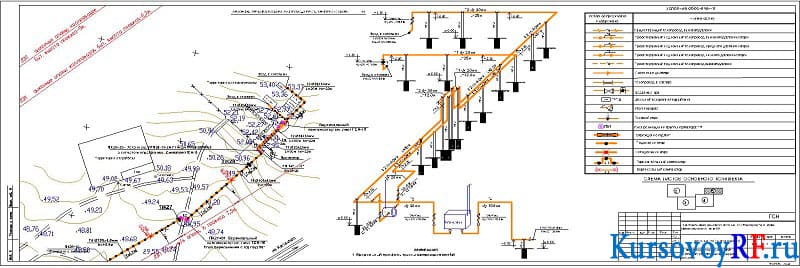

- Чертеж наружных сетей газоснабжений. План трассы газопровода от ПКО до ПК28+25 (формат А0*3)
- Чертеж титульного листа А1
- Чертеж общих данных внутреннего газоснабжения А3

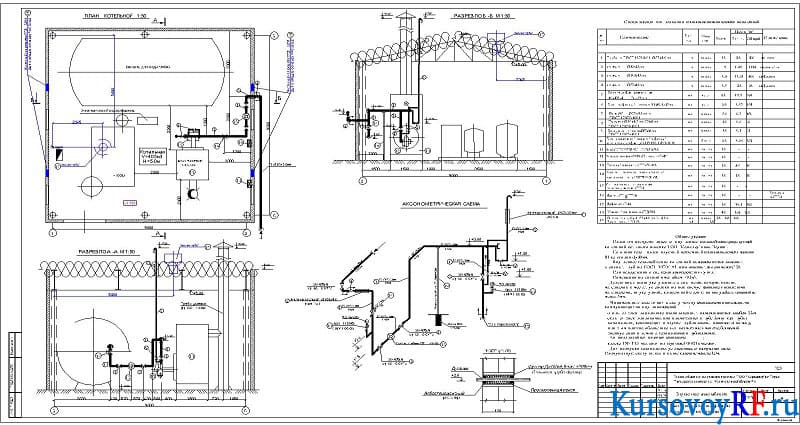

- Чертеж плана котельной внутреннего газоснабжения А2

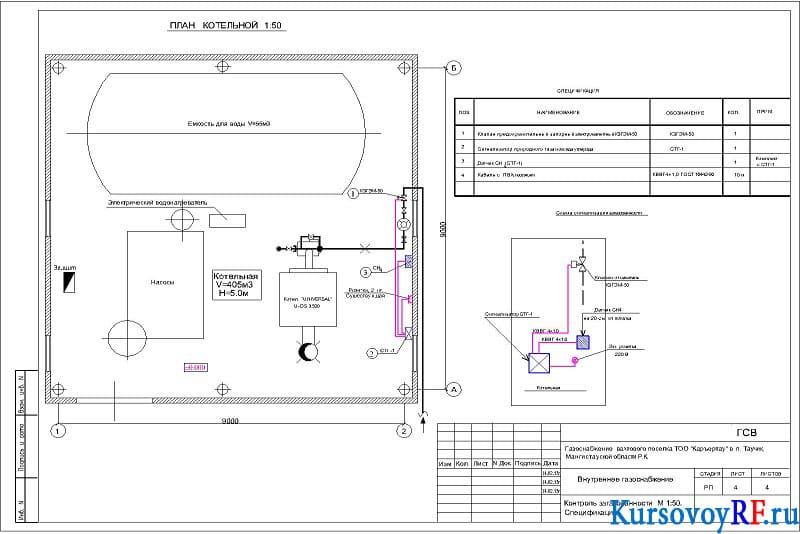

- Чертеж контроля загазованности внутреннего газоснабжения А2

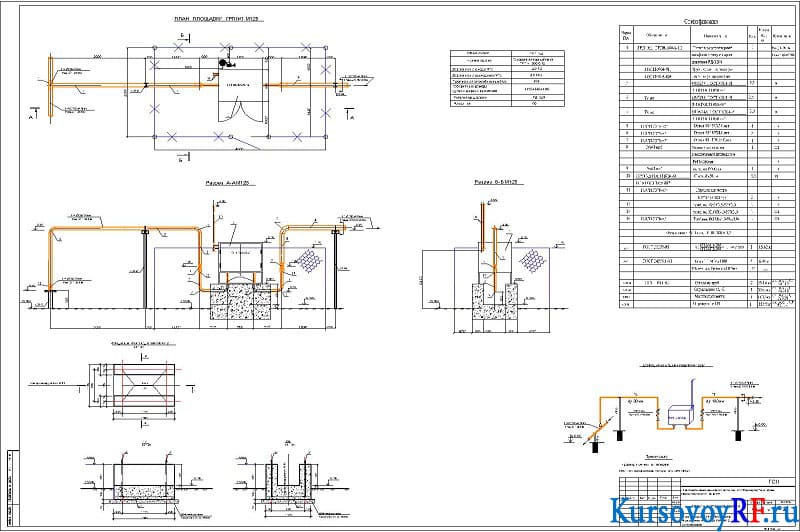

- Чертеж площадки узла ГРПН-300-6-1,2 №1 наружных сетей газоснабжения А2
- Чертеж площадки узла ГРПШ-13-2НУ1 №2 и ГРПШ 32К/10 №3 наружных сетей газоснабжения А2

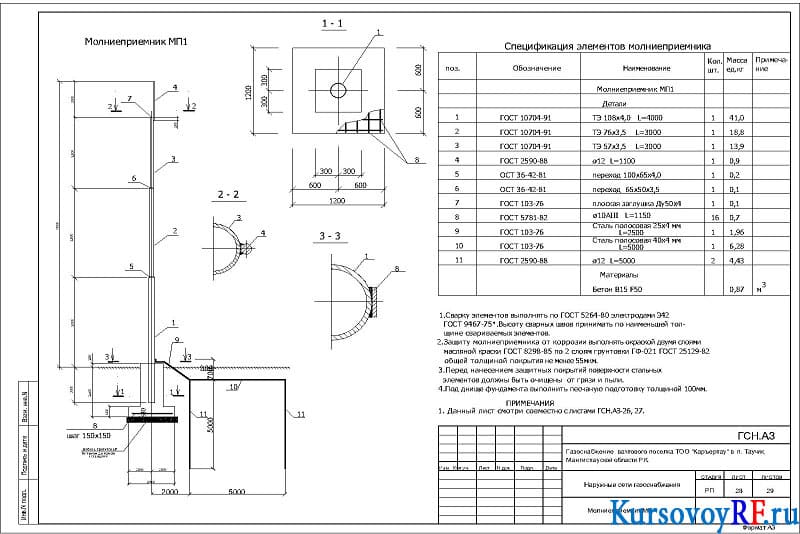

- Чертеж молниеприемника МП-1 наружных сетей газоснабжения А3
- Чертеж титульного листа А1

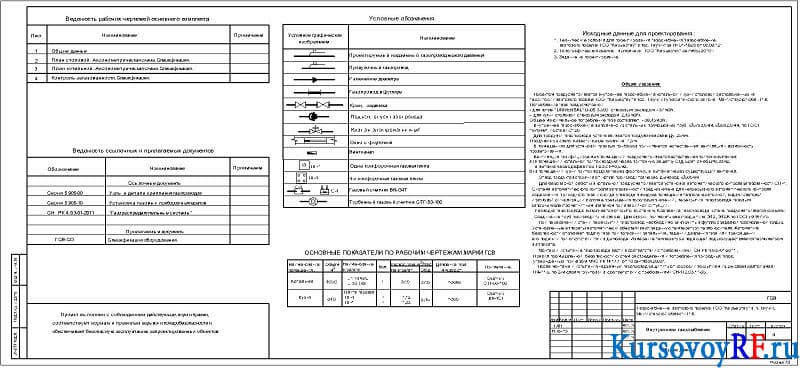

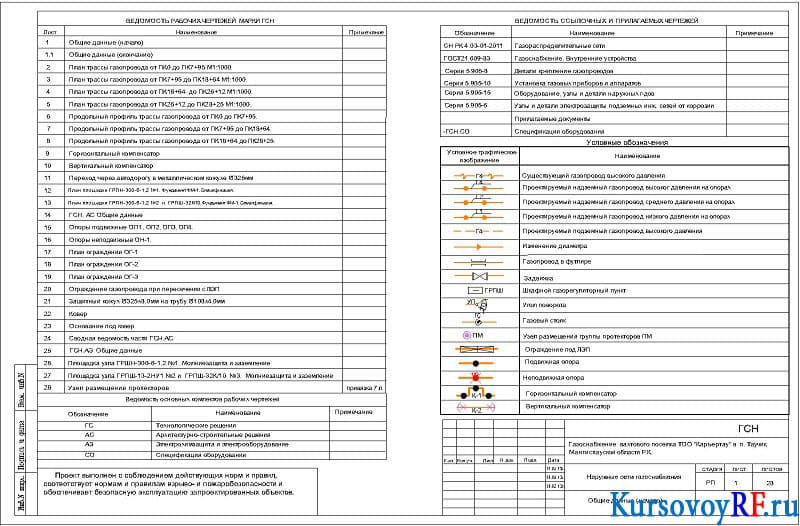

- Чертеж общих данных наружных систем газоснабжения А1
- Чертеж общих данных наружных систем газоснабжения А1

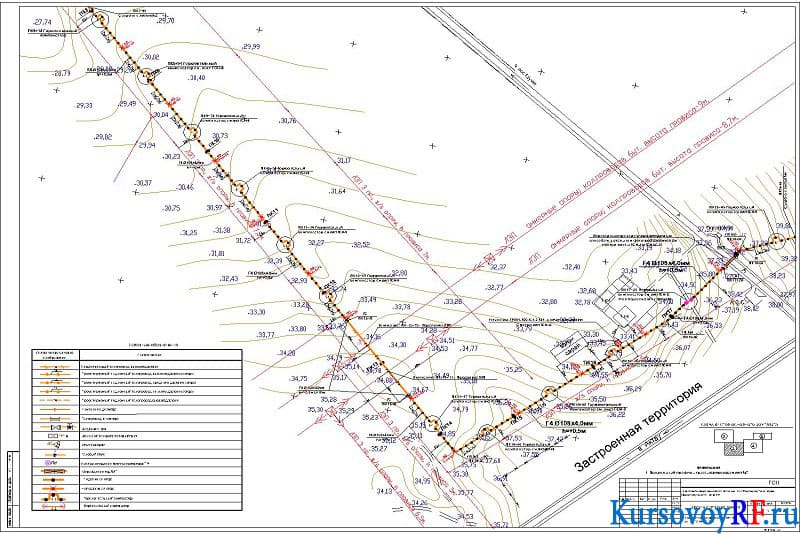

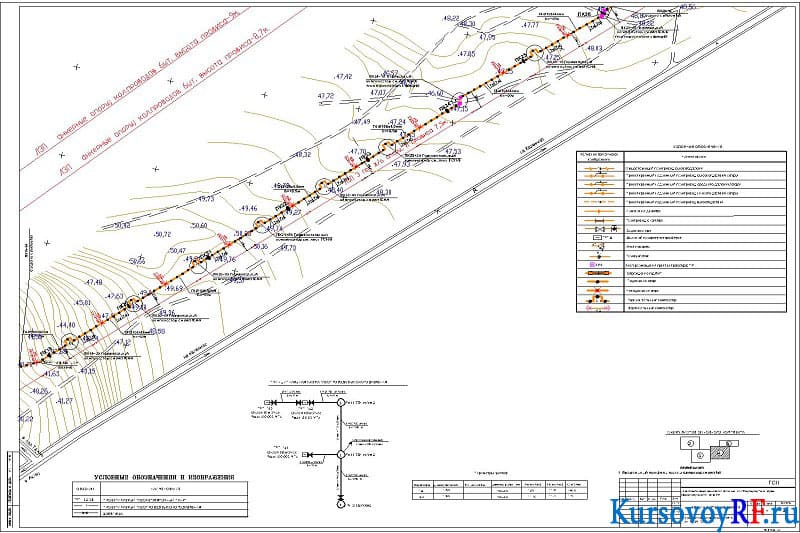

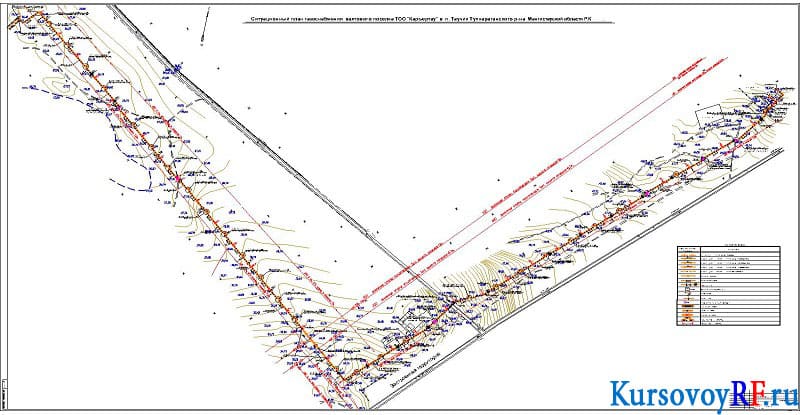

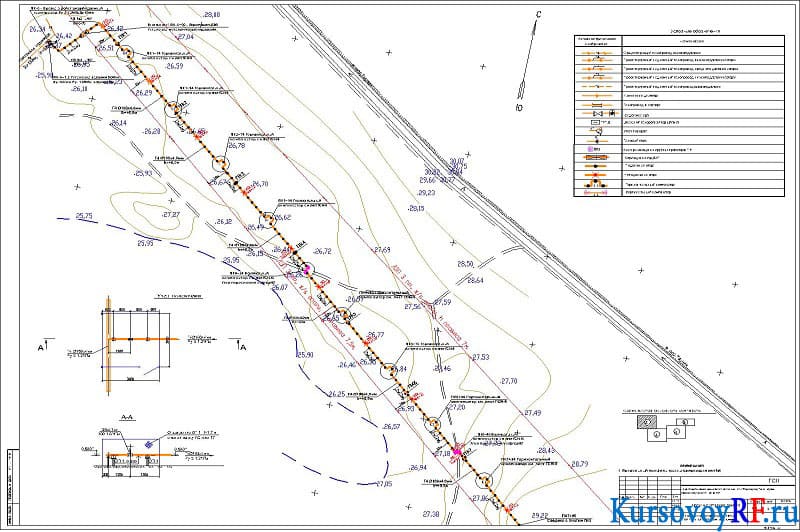

- Чертеж плана трассы газопровода от ПКО до ПК28+25 наружных сетей газоснабжения А1
- Чертеж плана трассы газопровода от ПК7+95 до ПК18+64 наружных систем газоснабжения А1
- Чертеж плана трассы газопровода от ПК18+64 до ПК26+12 наружных систем газоснабжения А1
- Чертеж плана трассы газопровода от ПК26+12 до ПК28+25 наружных систем газоснабжения А3*2

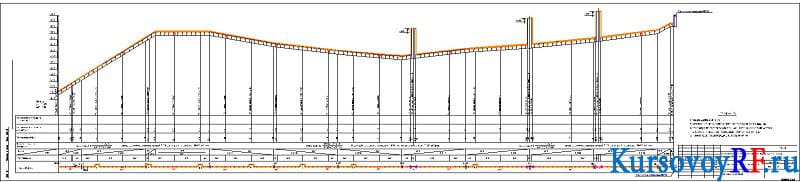

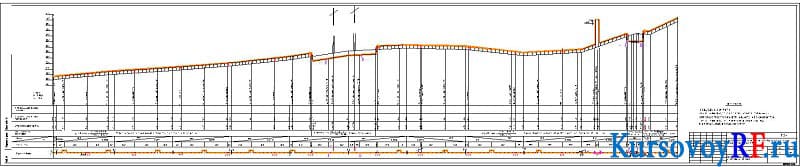

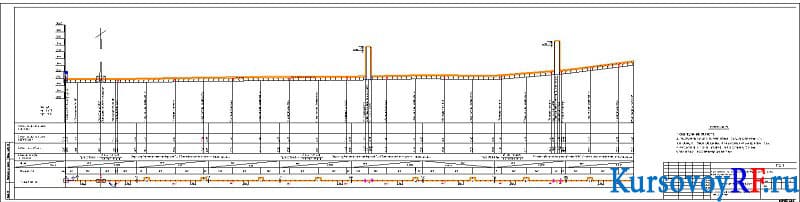

- Чертеж продольного профиля трассы газопровода от ПК0 до ПК7+95 наружных систем газоснабжения А3*3
- Чертеж продольного профиля трассы газопровода от ПК7+95 до ПК18+64 наружных сетей газоснабжения А3*4
- Чертеж продольного профиля трассы газопровода от ПК18+64 до ПК28+25 наружных систем газоснабжения А3*3

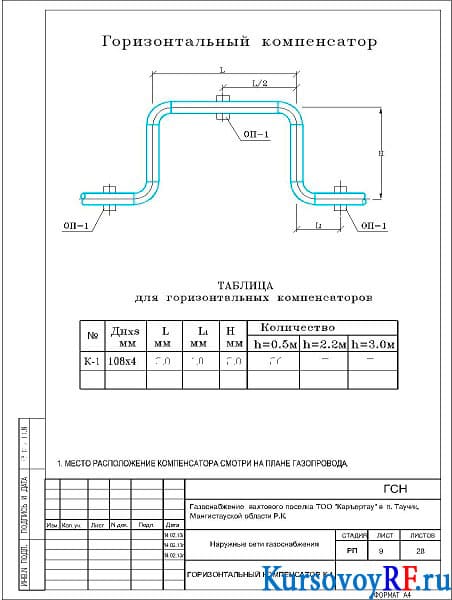

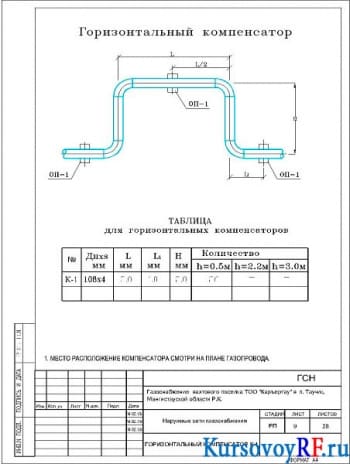

- Чертеж горизонтального компенсатора К-1 наружных сетей газоснабжения А4

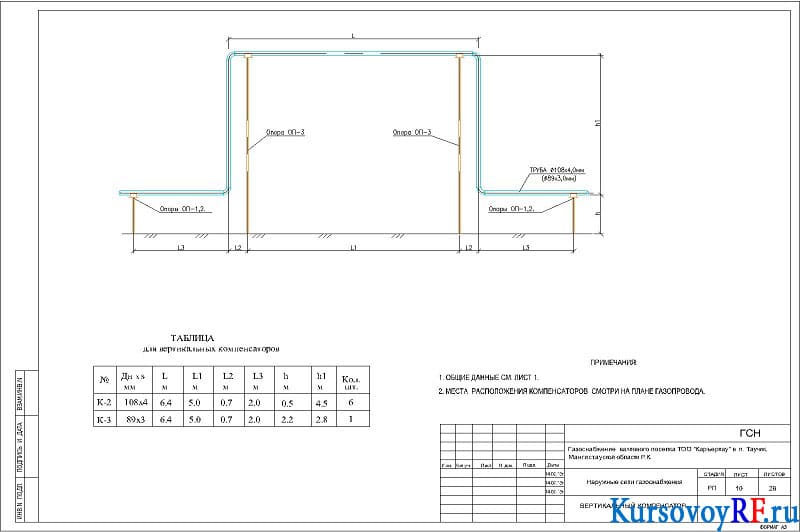

- Чертеж вертикального компенсатора наружных сетей газоснабжения А3

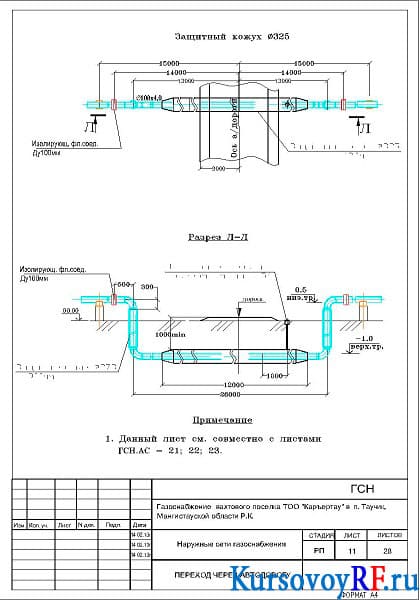

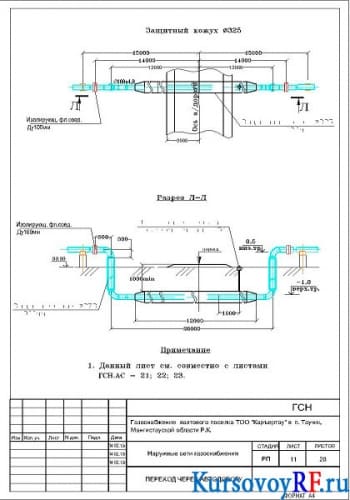

- Чертеж перехода через автодорогу наружных сетей газоснабжения А4
- Чертеж плана площадки ГРПН-300-6-1,2 №1 наружных сетей газоснабжения А1

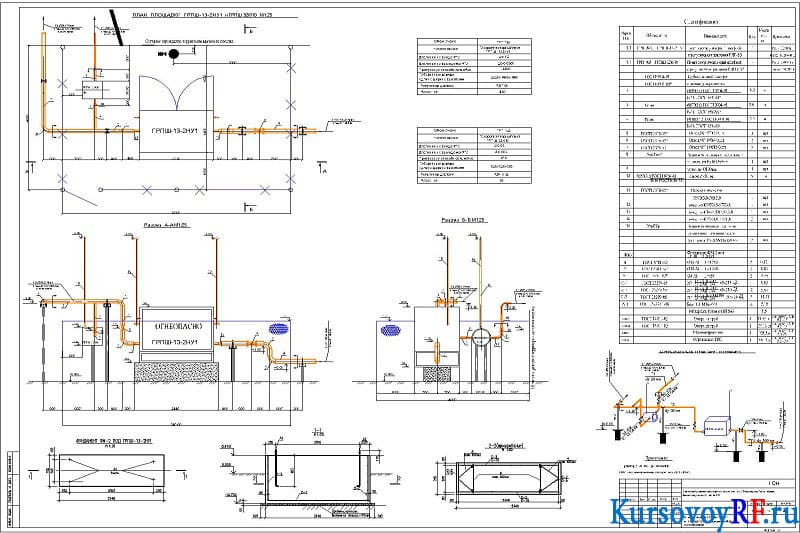

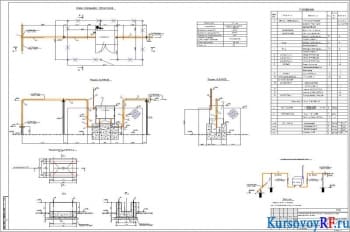

- Чертеж плана площадки ГРПШ-13-2НУ1 и ГРПШ-32К/10 наружных сетей газоснабжения А1

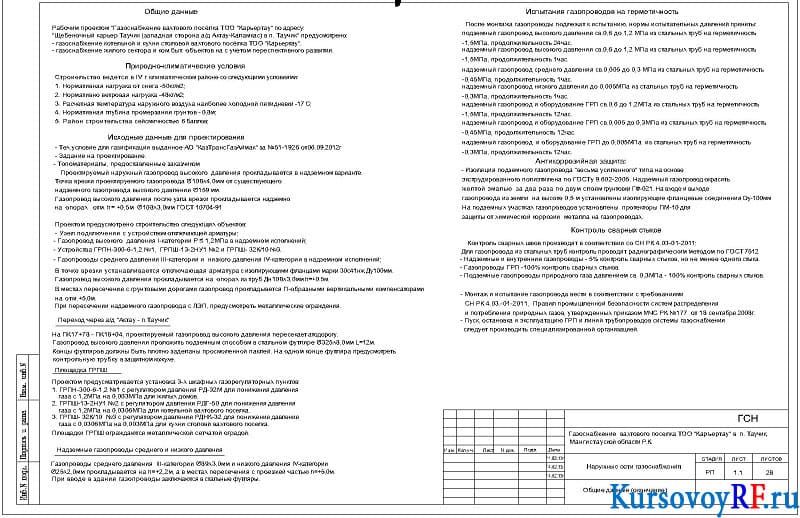

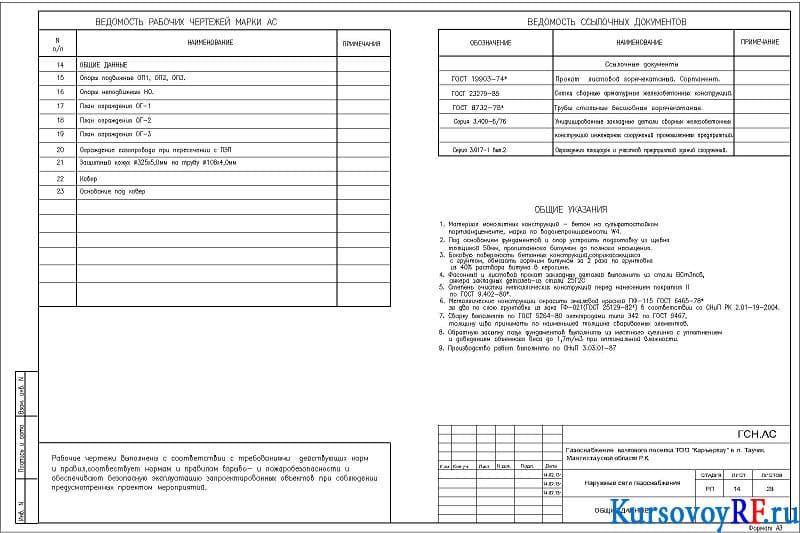

- Чертеж общих данных наружных сетей газоснабжения А3

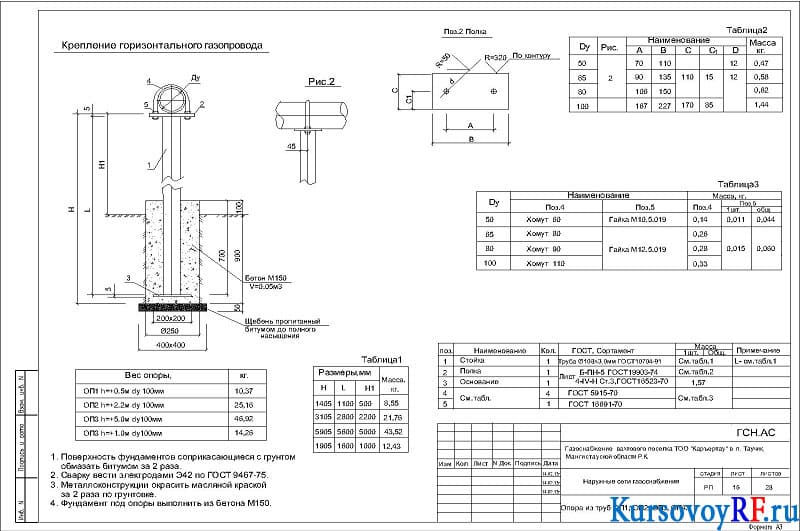

- Чертеж опоры из труб ОП1, ОП2, ОП3, ОП4 наружных систем газоснабжения А3

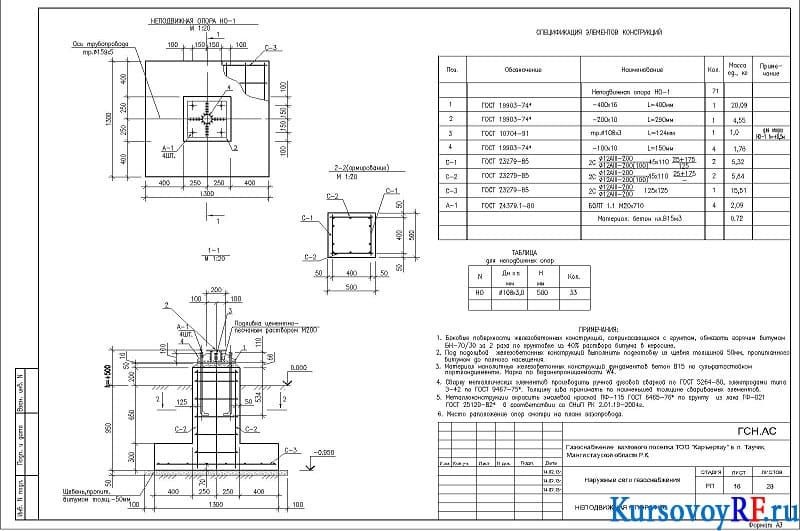

- Чертеж неподвижной опоры НО наружных систем газоснабжения А3

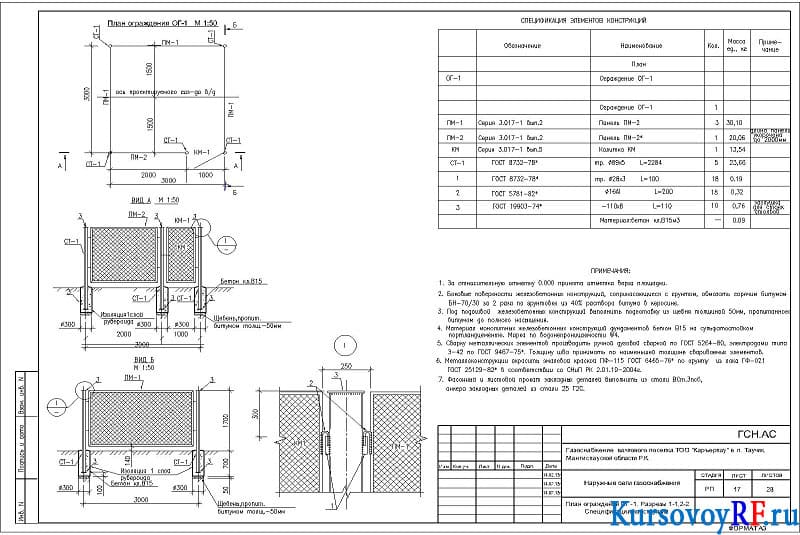

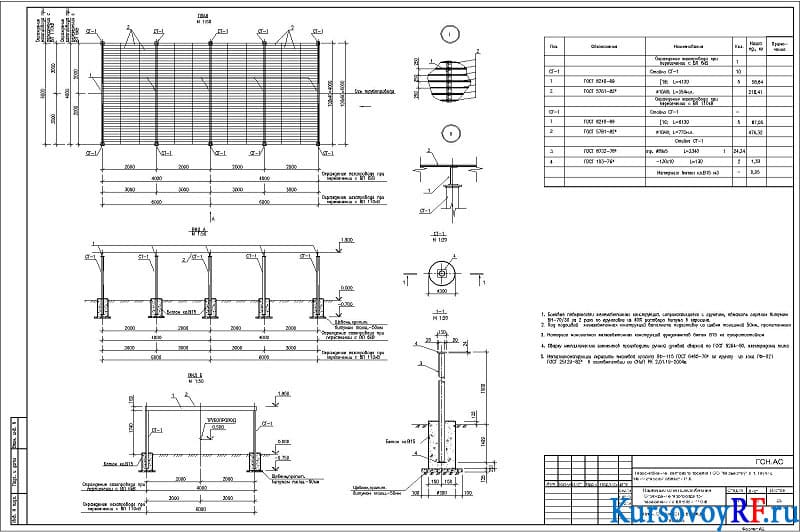

- Чертеж плана ограждения ОГ-1 наружных систем газоснабжения А3

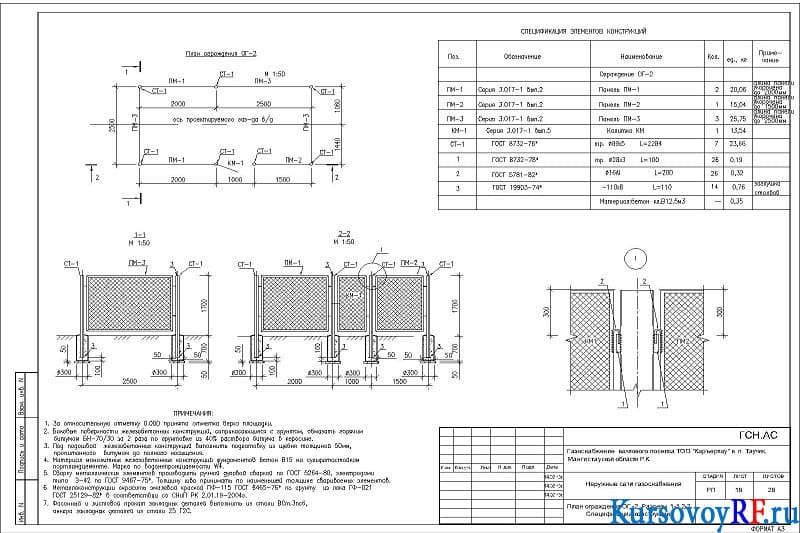

- Чертеж плана ограждения ОГ-2 наружных сетей газоснабжения А3

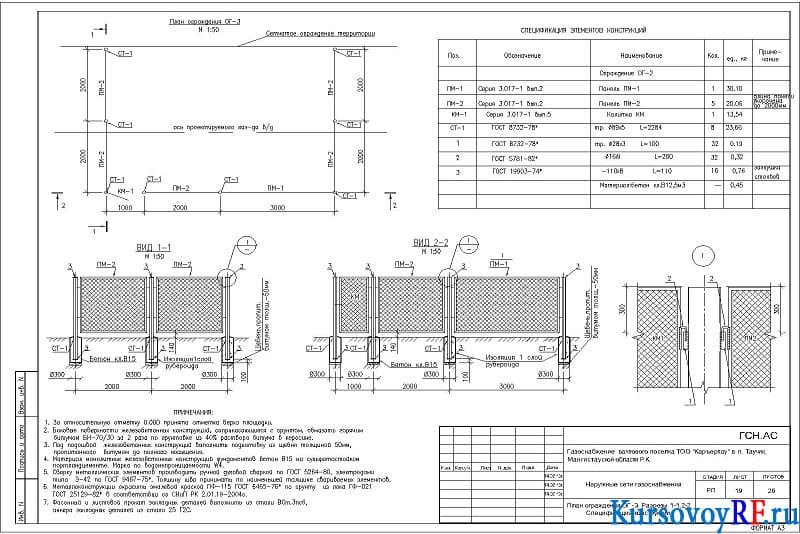

- Чертеж плана ограждения ОГ-3 наружных сетей газоснабжения А3

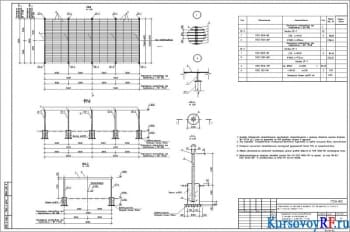

- Чертеж ограждения газопровода при пересечении с ВЛ 6кВ и 110кВ наружных сетей газоснабжения А2
- Чертеж кожуха защитного наружных сетей газоснабжения А2

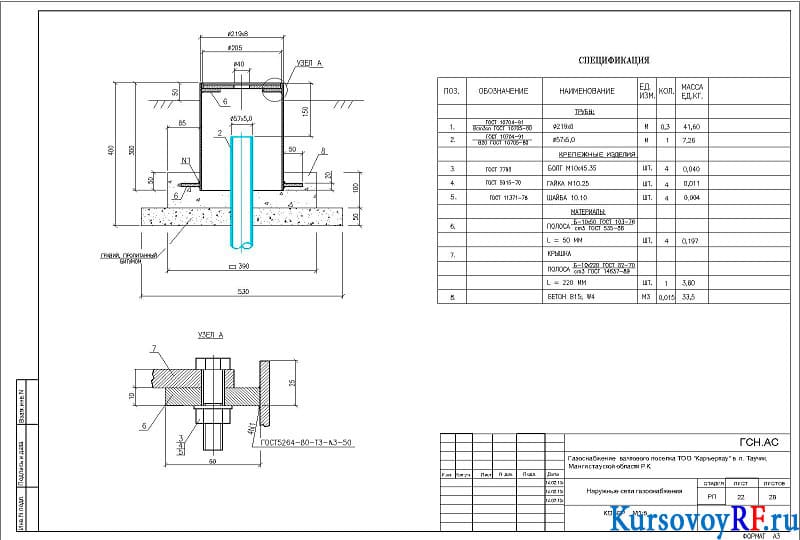

- Чертеж ковра наружных сетей газоснабжения А3

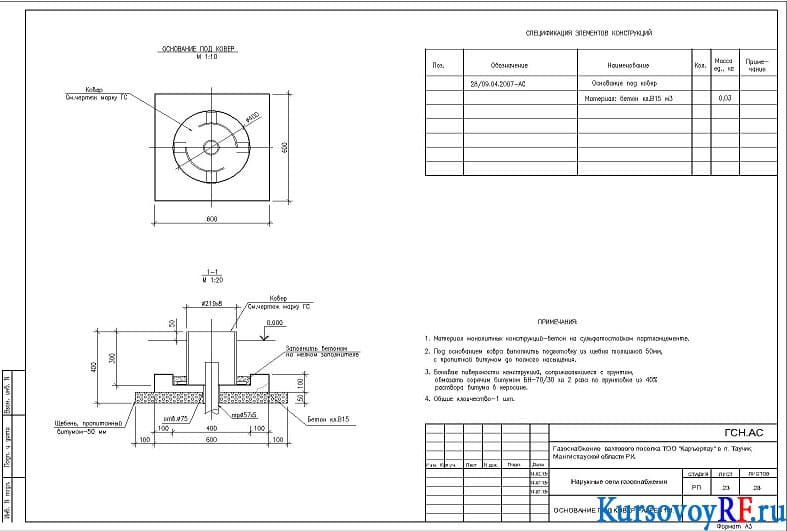

- Чертеж основания под ковер наружных сетей газоснабжения А3

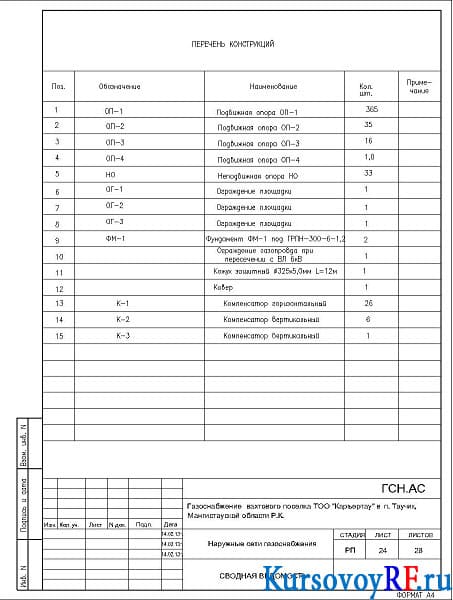

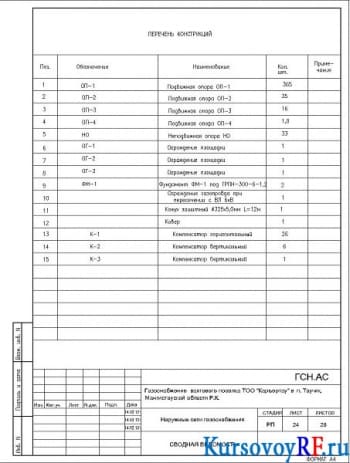

- Чертеж сводной ведомости наружных сетей газоснабжения А4

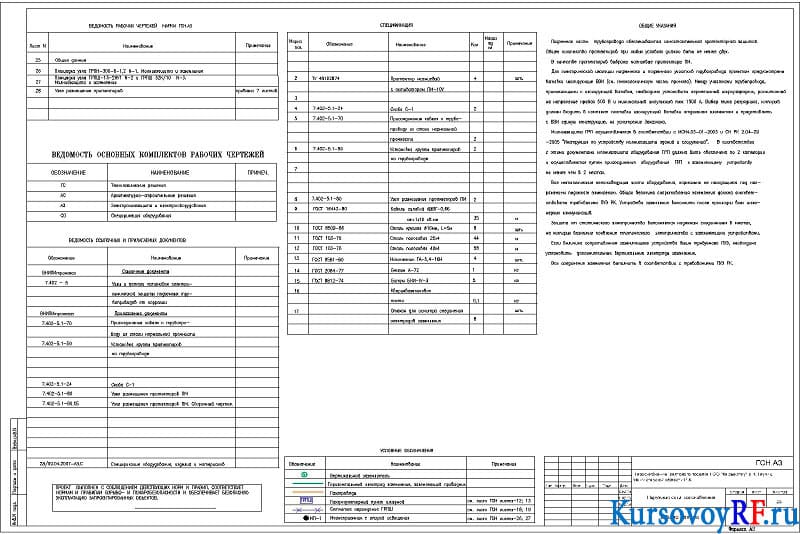

- Чертеж общих данных наружных сетей газоснабжения (формат А2)

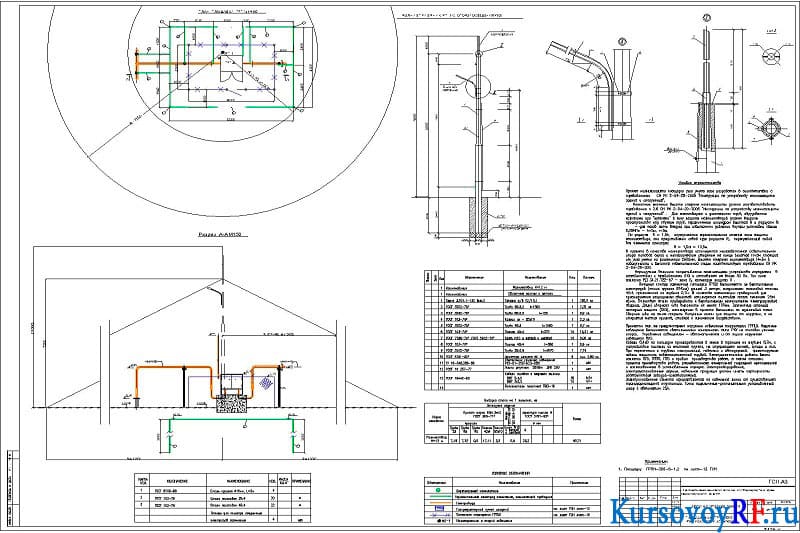

- Чертеж площадки узла ГРПН-300-6-1,2 молниезащита и заземление наружных сетей газоснабжения А1

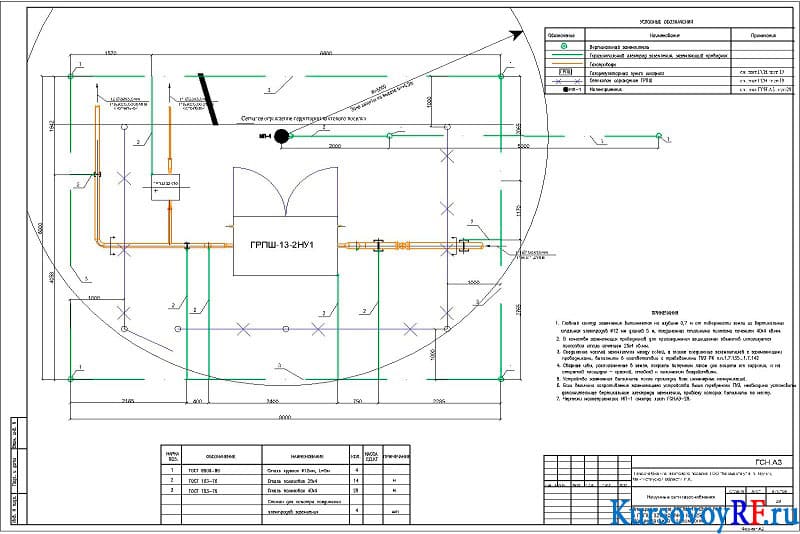

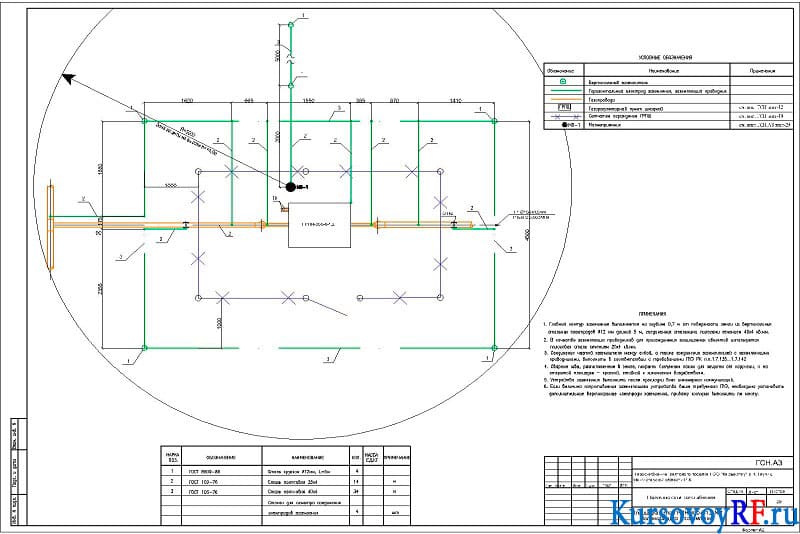

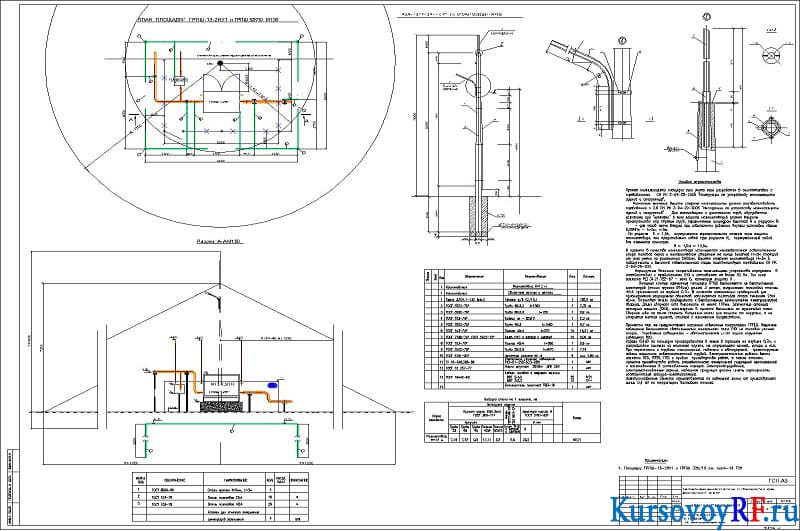

- Чертеж плана площадки ГРПШ-13-2НУ1 и ГРПШ-32К/10. Молниезащита и заземление наружных сетей газоснабжения А1

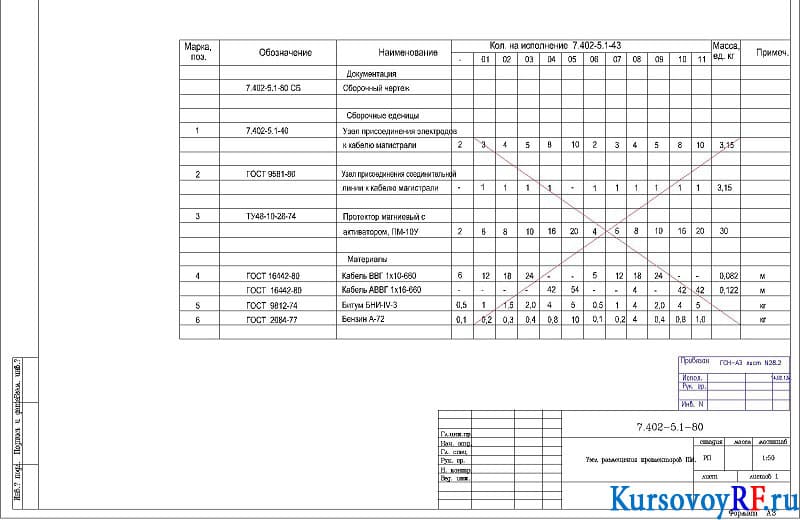

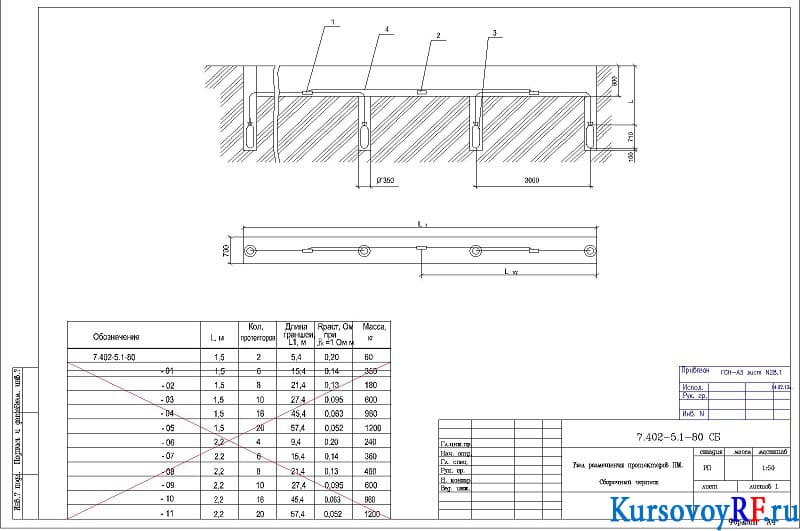

- Сборочный чертеж узла размещения протекторов ПМ А4
- Чертеж узла размещения протекторов ПМ А3

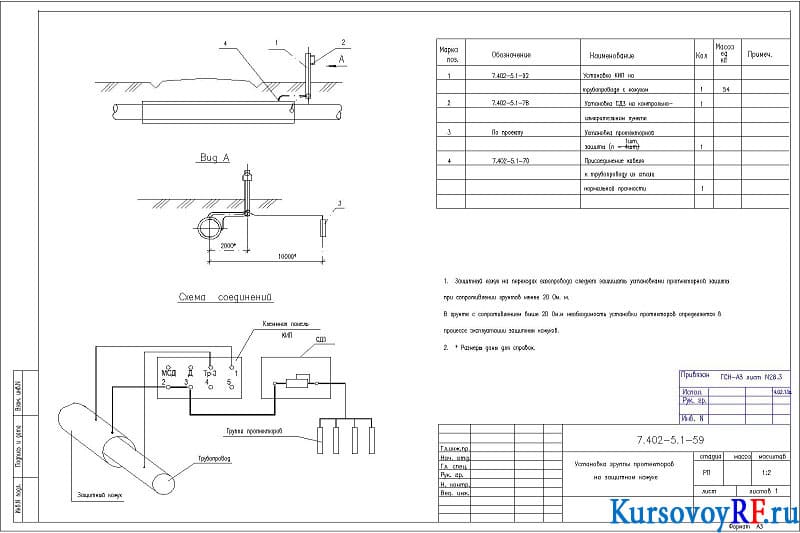

- Чертеж установки группы протекторов на защитном кожухе А3

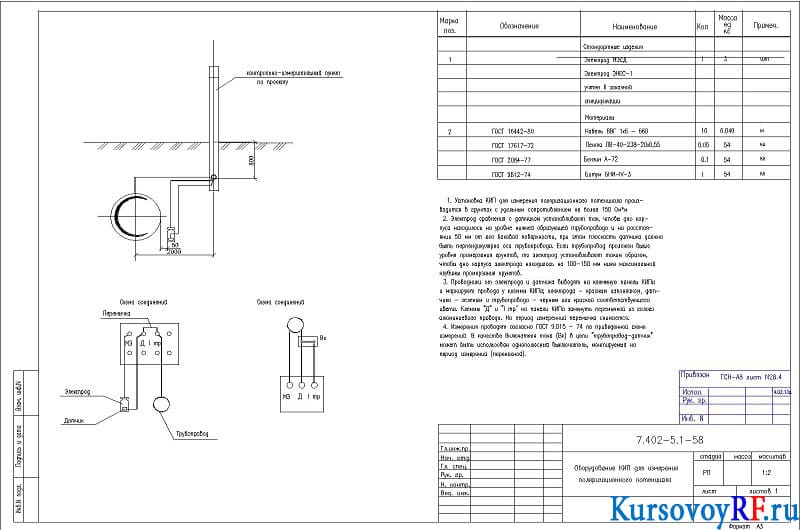

- Чертеж оборудования КИП для измерения поляризационного потенциала А3

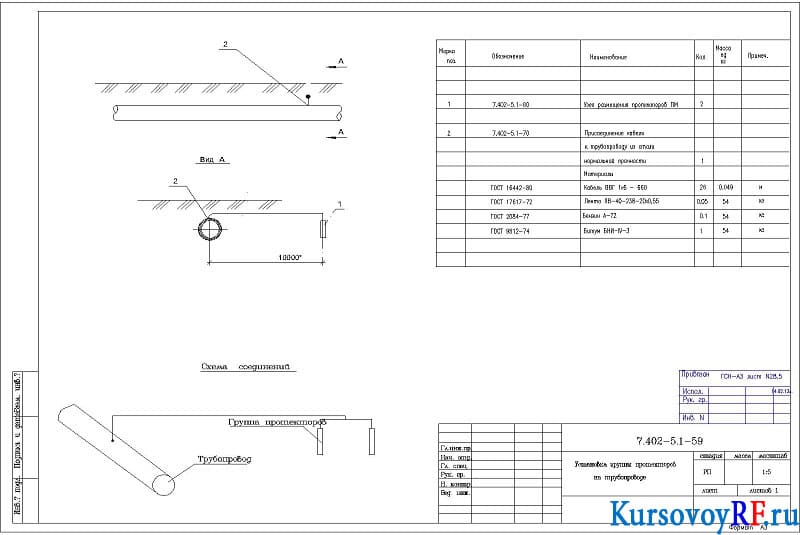

- Чертеж установки группы протекторов на трубопроводе А3

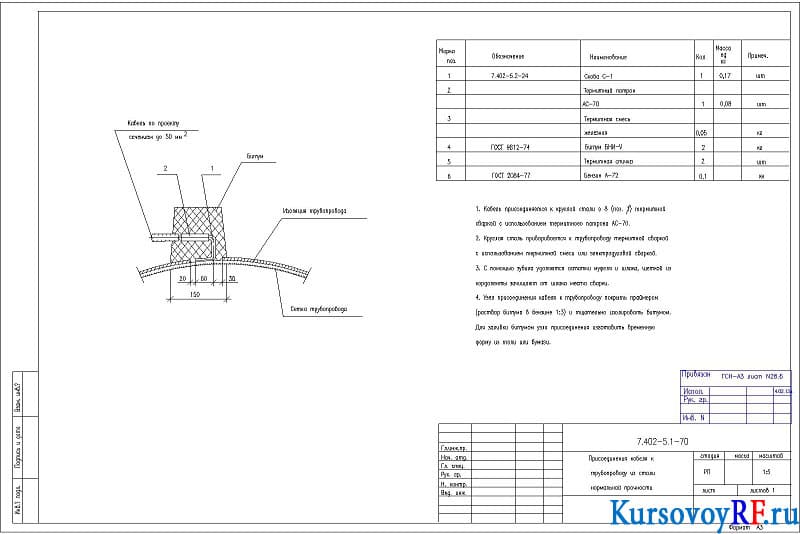

- Чертеж присоединения кабеля к трубопроводу из стали нормальной прочности А3

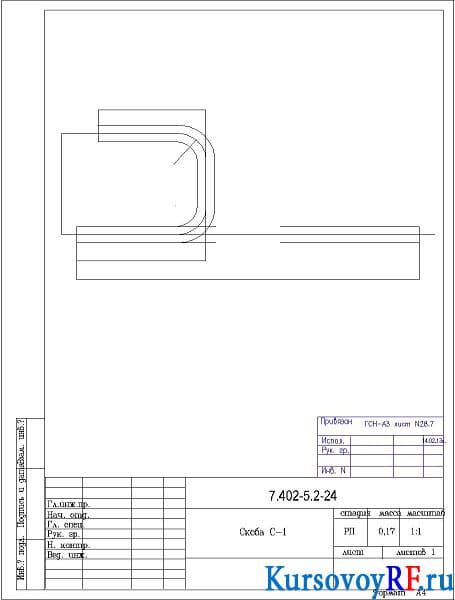

- Чертеж скобы С-1 А4
