Разработка курсового проекта системы электроснабжения предприятия

Пояснительная записка (в программе Word) 35 с., 14 табл., 4 рис., 19 источника, 1 приложения
Чертежи (в программе Компас) 2 листа плакатов и чертежей, спецификации 3 листа

Описание

Проект по дисциплине «Электроснабжение»

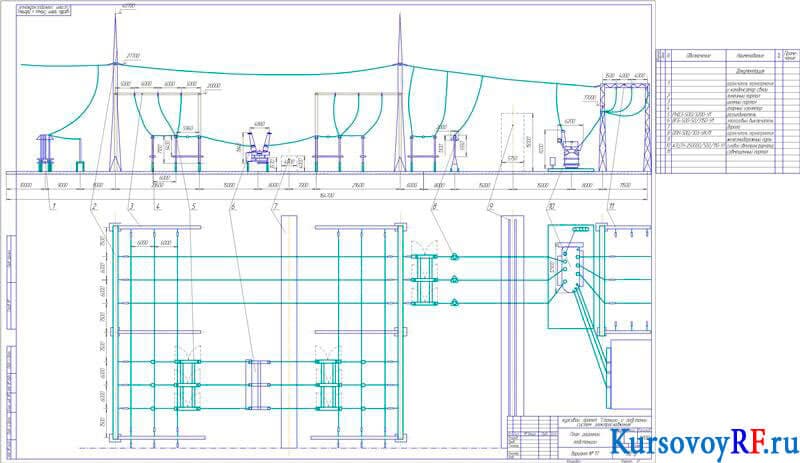

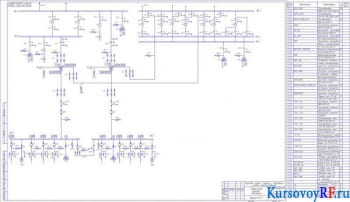

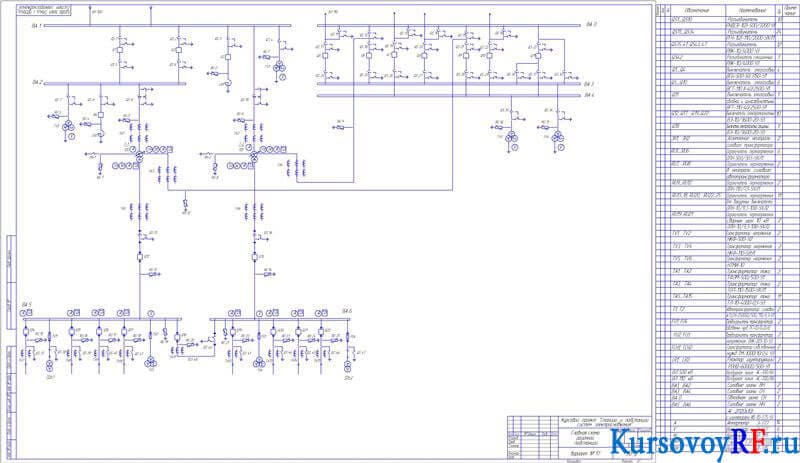

В данной курсовой работе представлены исходные данные для проектирования, осуществлен выбор главной схемы ГПП, проведен анализ схем РУ-ВН, РУ-НН и РУ-СН. Подобраны число и мощность силовых трансформаторов, рассчитаны токи КЗ. Составлена электрическая принципиальная схема системы электроснабжения предприятия и схема замещения для расчётов токов КЗ. Выбраны выключатели 500 кВ, 110 кВ и 10 кВ, разъединители, предохранители, шунтирующий реактор, ограничители перенапряжения, токоведущие части и изоляторы, трансформаторы напряжения, тока и собственных нужд. Выполнено заземление подстанции, создана расчетная модель и схема заземляющего устройства.
