Разработка электроснабжения сети с выбором защиты и автоматики

Пояснительная записка (в программе Word) 63 с., 5 табл., 20 рис., 10 источника

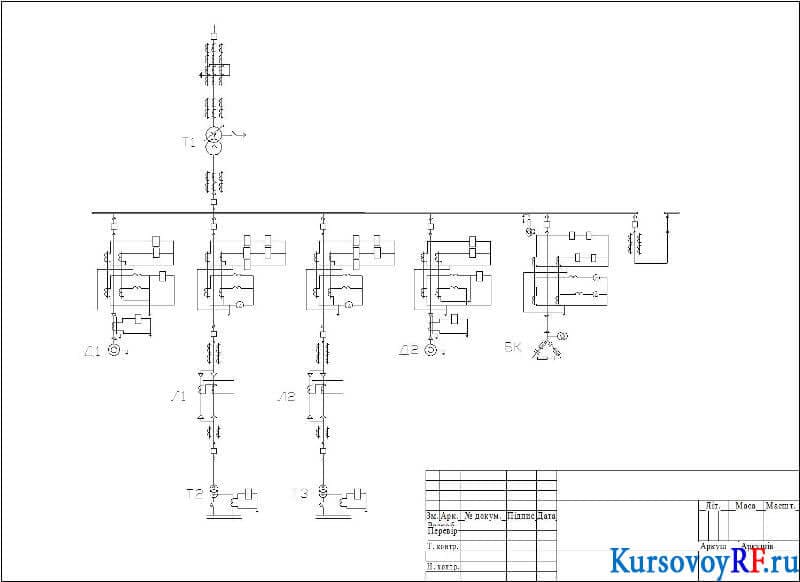

Чертежи (в программе Автокад) 1 листа плакатов и чертежей

Описание

Проект по дисциплине «Электроснабжение»
В данной курсовой работе были представлены исходные данные для разработки электроснабжения сети. Осуществлен выбор средств релейной защиты и автоматики всех присоединений. Рассчитаны токи КЗ, релейная защита трансформатора Т1, Т2 и ТЗ, кабельных линий, конденсаторной установки и секционного выключателя. Составлена поясняющая схема релейной защиты силового трансформатора и схема защиты трансформатора собственных нужд. Выполнен расчет релейной защиты двигателя Д2 и Д1, определено автоматическое повторение включения и включения резерва, рассмотрены основные средства для включения конденсаторной установки в автоматическом режиме.
