Курсовой расчет трансформаторной подстанции 110/35/6 кВ

Пояснительная записка (в программе Word) 23 с., 21 табл., 10 рис., 6 источника
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей

Описание

Проект по дисциплине «Электроснабжение»

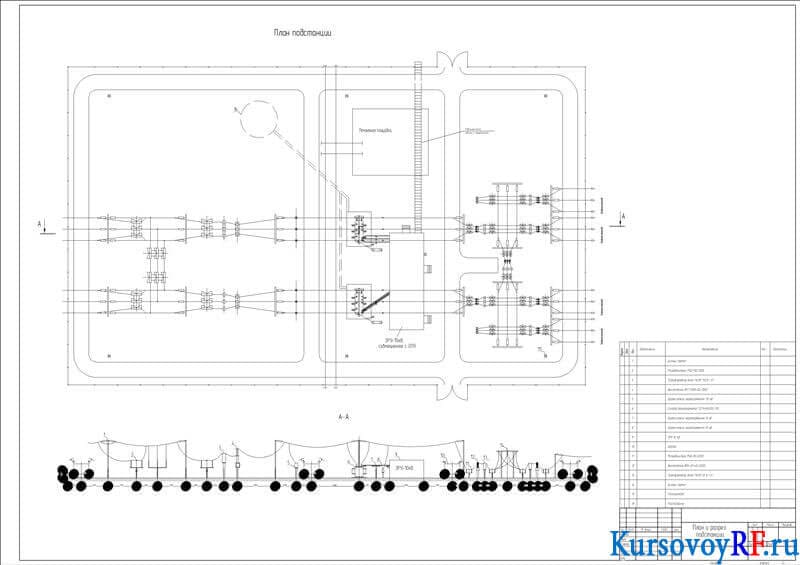

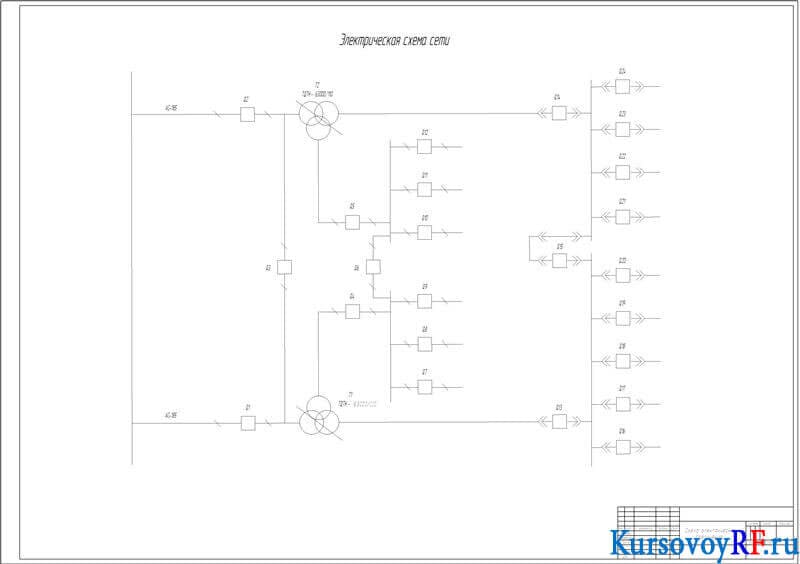

В представленной курсовой работе был выполнен расчет графиков нагрузки потребителей и мощности трансформаторной подстанции. Осуществлен подбор силовых трансформаторов, распределительного устройства высшего, среднего и низшего напряжения. Определены токи короткого замыкания, составлена схема замещения и выполнено ее преобразование, представлены реактивные и активные сопротивления обмоток трансформатора. Выбраны силовые выключатели, разъединители, трансформаторы напряжения и тока. В графической части работы были выполнены чертежи плана и разреза проектируемой трансформаторной подстанции, схемы электрических соединений. Дополнительные материалы: расчет нагрузок в Excel 4 листа.
