Разработка установки ректификационной непрерывного действия

Описание

 Проект по дисциплине «Химическое оборудование»

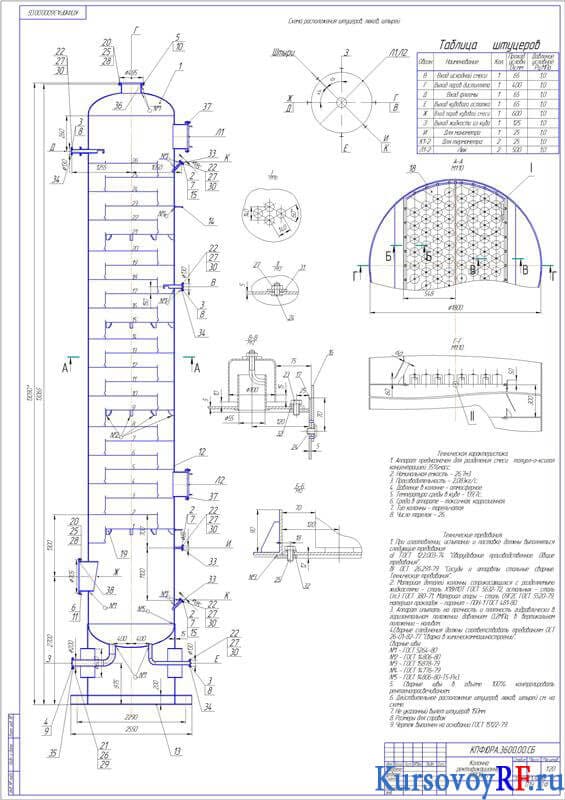

В представленной курсовой работе была разработана схема принципиальная ректификационной колоны. Определен материальный баланс колонны и флегмовое рабочее число. Составлены таблицы расчета давления насыщенных паров толуола и о-ксилола, а также составов жидкой и паровой фаз смеси толуол-ксилол. Представлена диаграмма равновесия между жидкостью и паром в координатах Y – X. Рассчитаны основные объемы жидкости и пара, которые проходя через колонну. Определены температуры пара, плотность и предельная скорость паров. Выполнен расчет высоты колонны и количества тарелок, гидравлический расчет тарелок. Рассчитана тепловая изоляция.
