Курсовой расчет и проектирование газовой турбины контактной газотурбинной установки типа ГТН-25

Пояснительная записка (в программе Word) 47 с., 5 табл., 8 рис., 5 источника, 0 приложения
Чертежи (в программе Компас) 1 листа плакатов и чертежей
ВУЗ Брянский государственный технический университет

Описание

Проект по дисциплине «Газотурбинные установки»

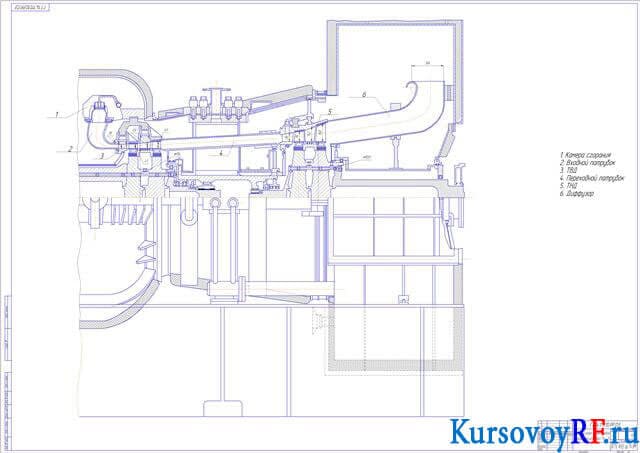

В данной курсовой работе была спроектирована газовая турбина КГТУ . Представлены принципиальная тепловая схема и цикл КГТУ, дано описание конструкции турбины, осуществлен выбор параметров установки. Описана система расширения газа в турбине с диффузором. Представлены основные параметры газа на политропе расширения А-В, изображена диаграмма состояния газа. Выполнено определение длины средней линии диффзора при заданном угле раствора, изучены потери энергии и КПД ступеней. В графической части курсовой работы выполнен чертеж продольного разреза газовой турбины газотурбинной установки ГТН - 25
