Проект гусеничного трубоукладчика ТГ-124

Пояснительная записка (в программе Word) 38с., 2 табл., 11 рис.
Чертежи (в программе Компас и Автокад) 2 листа плакатов и чертежей

Описание

В курсовой работе была дана техническая характеристика трубоукладчика ТГ-124. В организационно-техническом разделе были рассмотрены особенность сооружения и главное назначение трубоукладчиков.

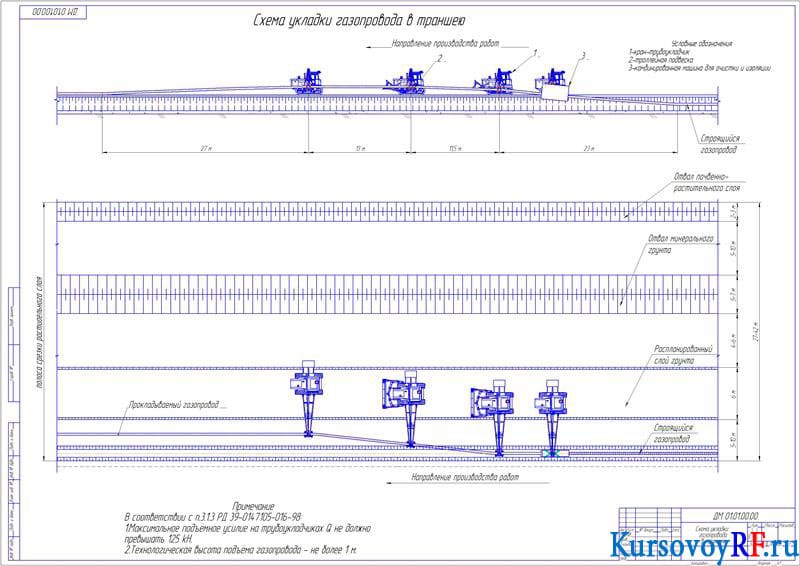

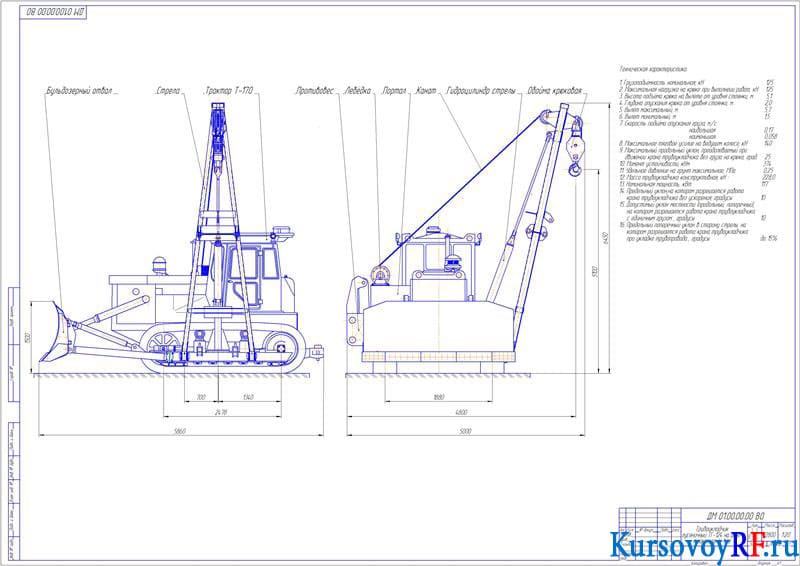

Представлен патентный поиск. Проведен обзор и анализ существующих конструкций, вычислены основные параметры трубоукладчика. Определены основные параметры и технические характеристики трубоукладчиков. Рассчитаны продольная устойчивость и устойчивость при уклоне в сторону груза. Найдено давление на грунт, выполнен тяговой расчет. Определены расчетные нагрузки на ось стрелы. В графической части работы были представлены чертежи трубоукладчика гусеничного и схемы укладки газопровода в траншею.
