Проектирование прицепного скрепера с емкостью ковша 16 куб.м.

Описание

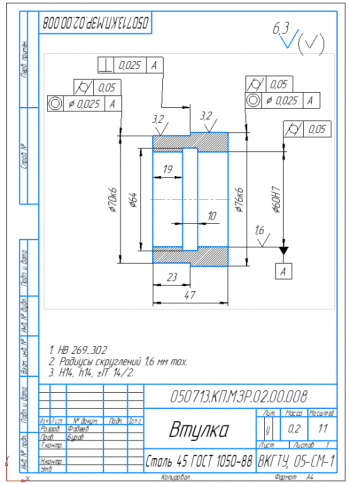

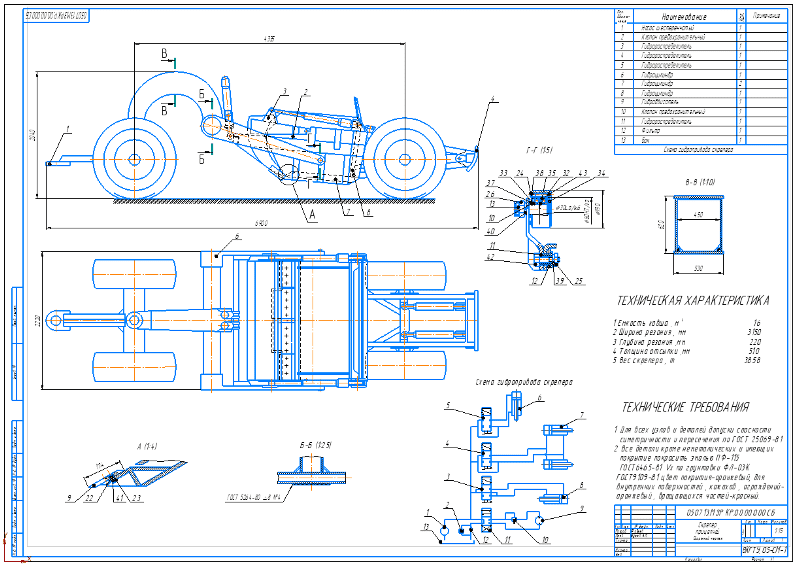

В курсовой работе выполнено проектирование прицепного скрепера с техническими характеристиками:

Емкость ковша 16 куб.м.

Ширина резания 3150 мм

Глубина резания 220 мм

Толщина слоя отсыпки 510 мм

Тягач Т-330М (К-701)

Масса 18450 кг

Прототип ДЗ-79

В пояснительной записке выполнен расчет прицепного скрепера.  В общей части расчета выполнен тяговый расчет, в котором определяется общее сопротивление движения скрепера, условие движения скрепера, условие движения скрепера без буксования, длины рабочих участков и производительность. Рассчитывается гидросистема скрепера, где подбираются гидроцилиндры, насос, гидромотор, и другое оборудование. Производится расчет на устойчивость скрепера в различных рабочих положениях. Далее производится прочностой  расчет определенных деталей  и узлов скрепера. Пишется заключение и список литературы.

Скрепер прицепной выполняет все условия по расчету : По тяговому расчету выполняет условие по сцеплению  колес скрепера с грунтом. Скрепер работает без помощи толкача .

По расчету устойчивость скрепера удовлетворяет его рабочим параметрам .

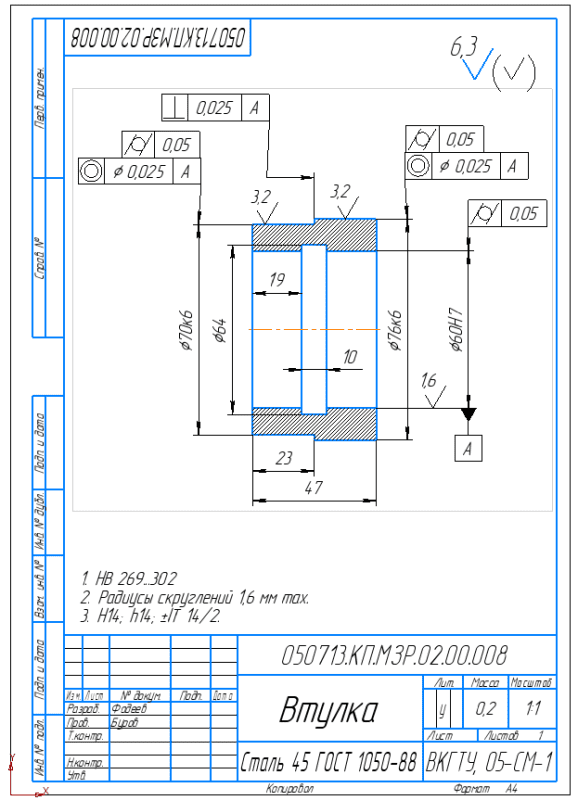

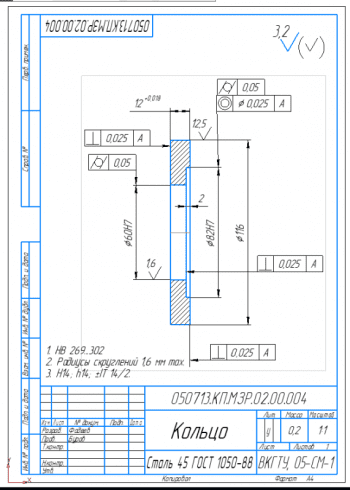

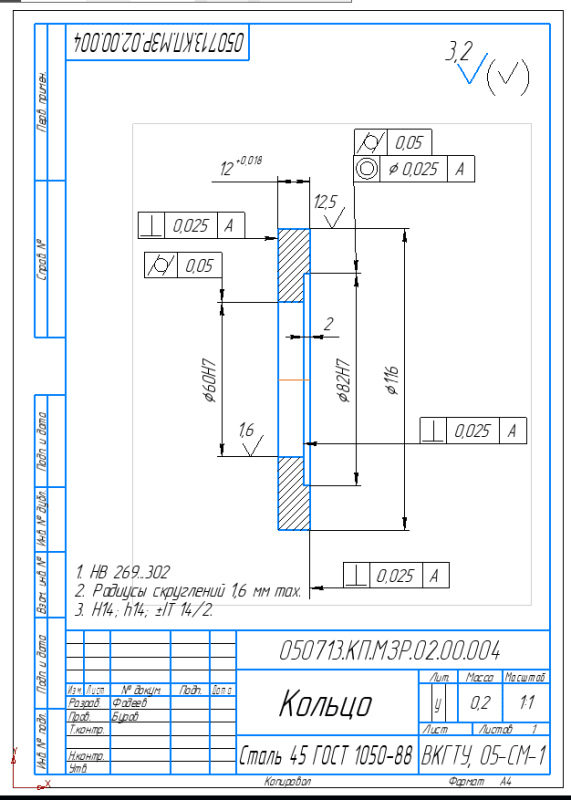

Производится прочностной расчет деталей и узлов , которые удовлетворяют параметрам.

В настоящее время в строительстве скреперы выполняют около 7% от общего объема земляных работ.

Современные скрепера, как правило, выполняют с ковшами, открытыми  сверху, для возможной загрузки экскаваторами , погрузчиками или другими машинами. Это позволяет  использовать скреперы  в качестве  транспортных   машин. При отсутствии на строительстве   необходимости в послойной разработке грунта.

Скреперы  предназначены  для послойного копания грунтов до  3 категории включительно, перемещения их из забоя в отвал при дальностях транспортирования от 100 до 3000-5000 м. И отсыпки в отвале  спланированными слоями заданной толщины.

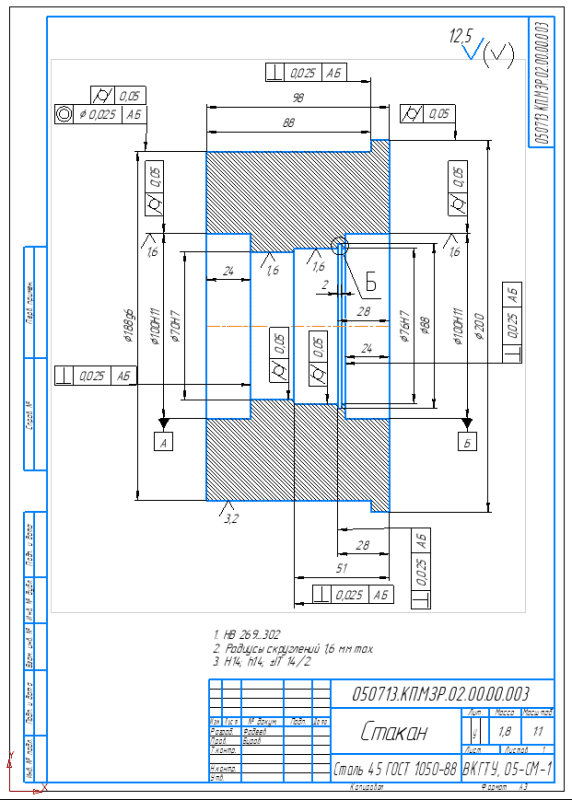

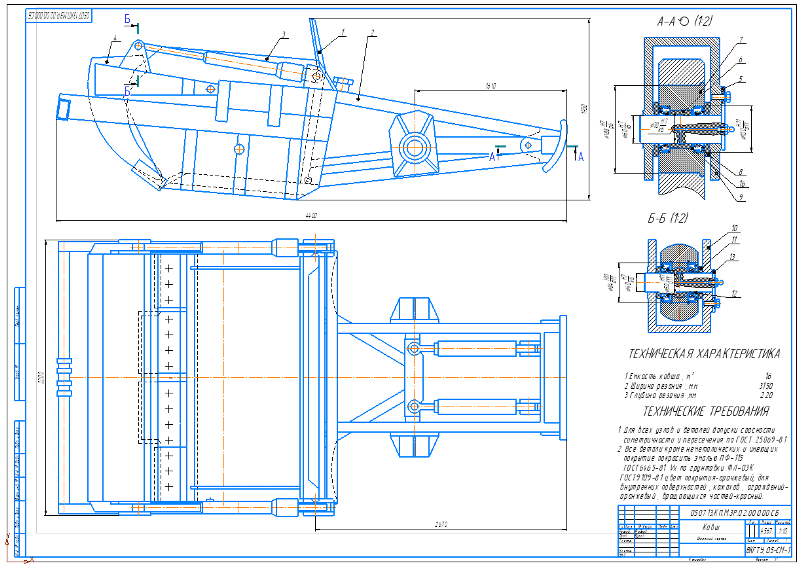

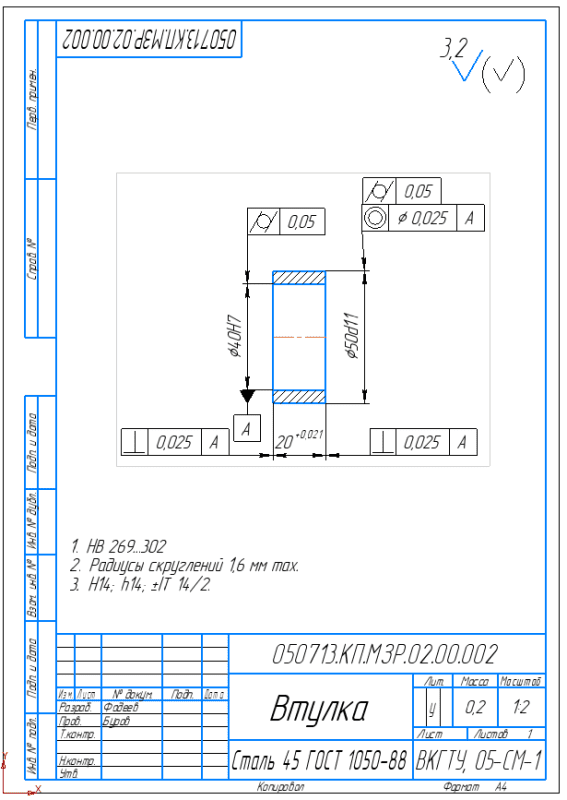

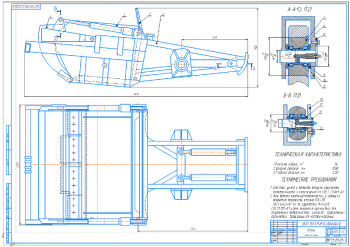

Основным рабочим органом  скрепера  является ковш, передняя нижняя кромка которого оснащена ножами, служащими для послойного срезания грунта. При разработке тяжелых грунтов движению скрепера  помогает толкач.

К настоящему времени четко определились две основные по способу наполнения грунтом разновидности скреперов:

С загрузкой тяговым усилием трактора- тягача ( и толкача)

С принудительной ( элеваторной ) загрузкой.
