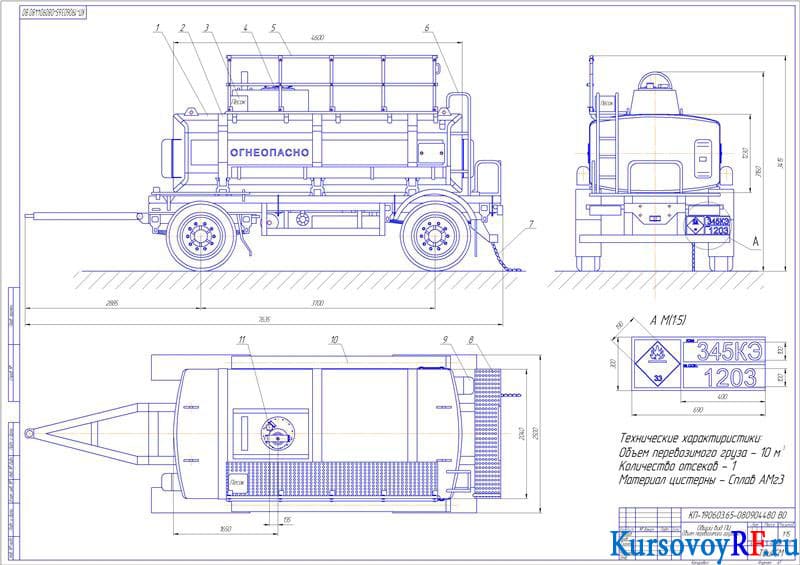

Разработка прицепа-цистерны для светлых нефтепродуктов

Пояснительная записка (в программе Word) 26 с., 5 табл., 8 рис., 11 источников
Чертежи (в программе Компас) 4 листа плакатов и чертежей, спецификации 2 листа
ВУЗ СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ

Описание

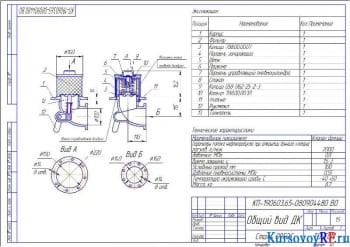

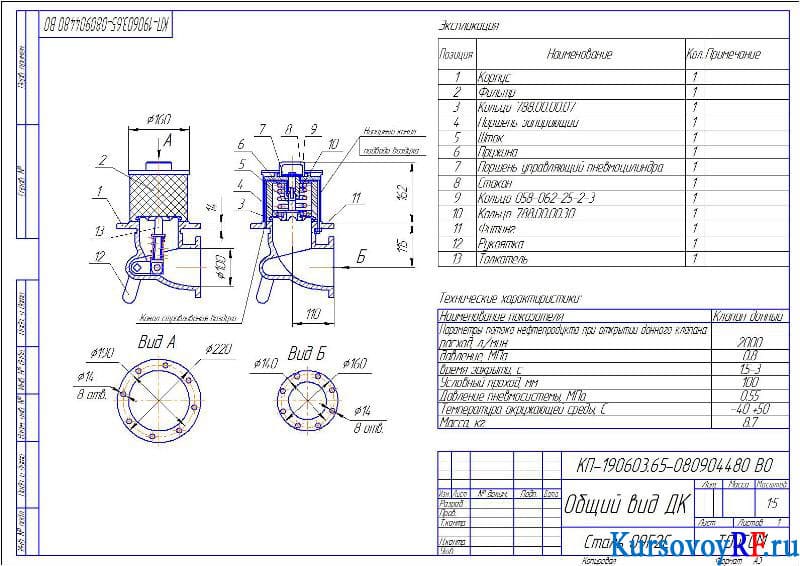

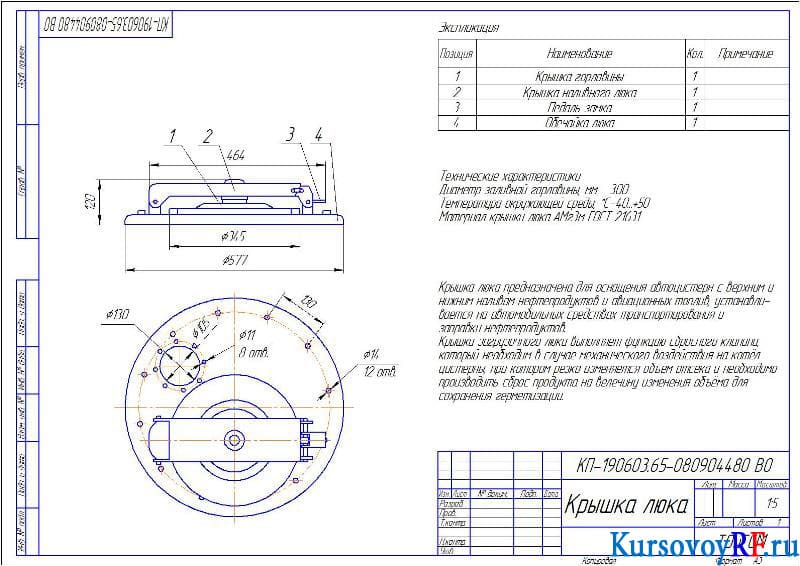

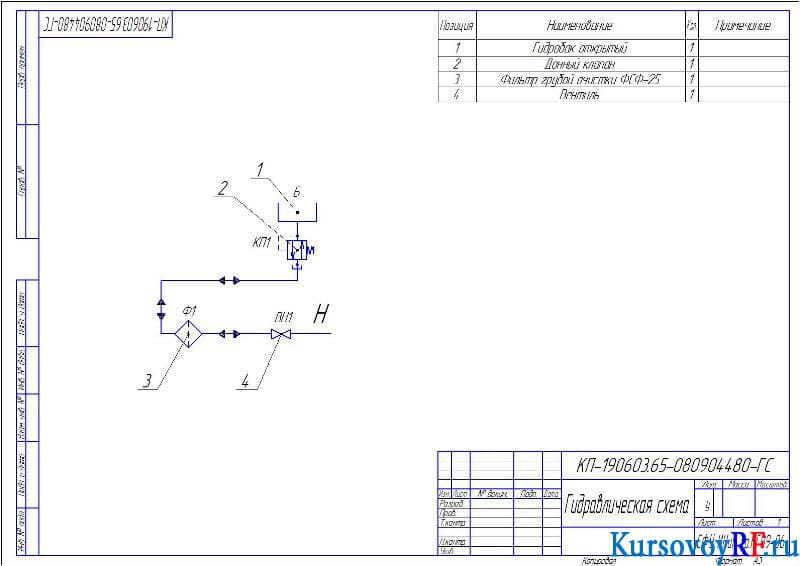

В представленной курсовой работе осуществлен выбор материала цистерны в соответствии с ГОСТ 21631-76. Определены параметры сплава. Выполнен расчет площади продольно сечения, высоты налива, гидростатического и динамического давления. Найдены толщина стенки цистерны, допустимое и меридиональное напряжение, распределительная нагрузка и максимальный изгибающий момент. Подобрано основное оборудование прицеп-цистерны: фильтр, донный клапан, наливной люк, дыхательный клапан, сигнализатор предельного уровня, вентиль, площадка и лестница. Выполнено общее описание технологических операций. Составлены схемы выдачи нефтепродукта самотеком и заполнение цистерны посторонним насосом. Дополнительные материалы: 5 дубликатов чертежей в Автокаде.
