Пояснительная записка (в программе Word) 36 стр., 6 табл., 9 рис., 13 источников
Чертежи (в программе Компас) 6 листов плакатов и чертежей, 3 листа спецификации
ВУЗ Саратовский ГТУ
Описание
Курсовой проект по дисциплине: «Строительные и дорожные машины»
При выполнении курсового проекта были разработаны следующие разделы расчётно-пояснительной записки: техническая характеристика трактора Т-130ГП, характеристика грунтов с I –VI категории, анализ конструкции подвесных рыхлителей, выполнен тяговый расчёт рыхлителя, определены усилия, действующие на базовую машину, рассчитаны условия движения рыхлителя, подобраны параметры рыхлителя, определены рабочие (в том числе критические) положения базовой машины и рассчитаны нагрузки, рассчитаны основные параметры гидропривода, рассчитана на прочность стойка зуба, проверена устойчивость рыхлителя.

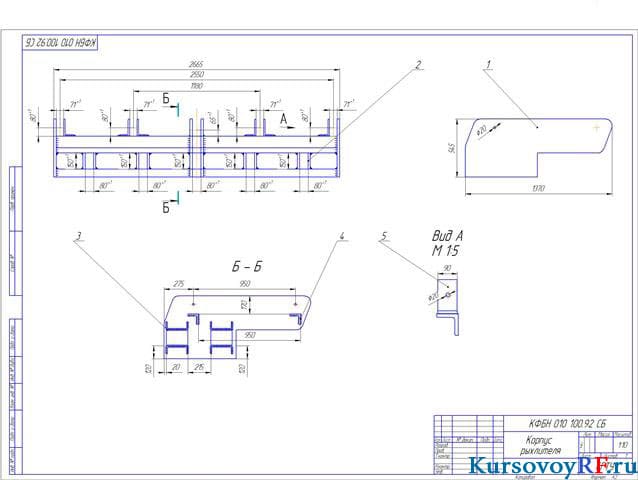

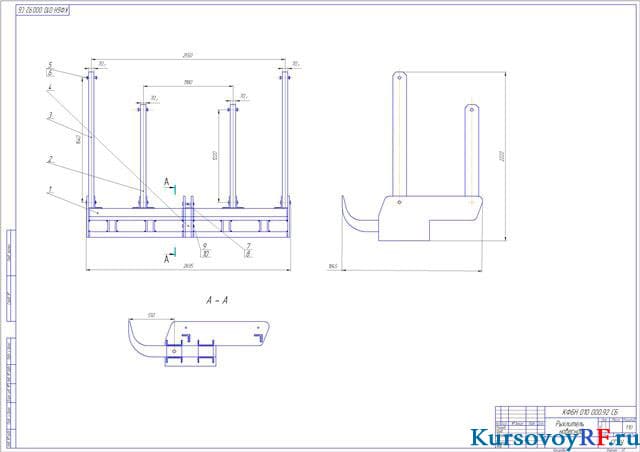

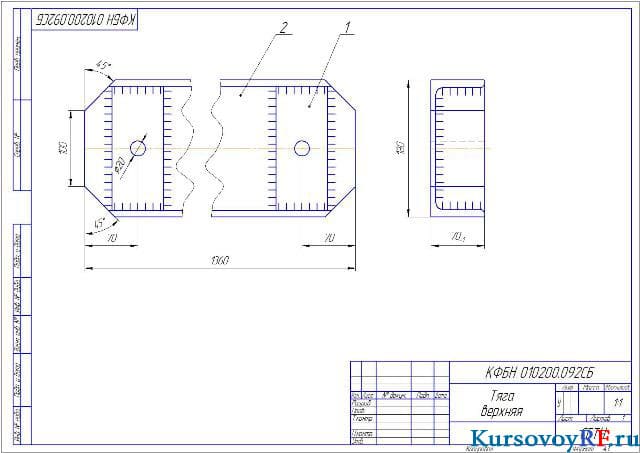

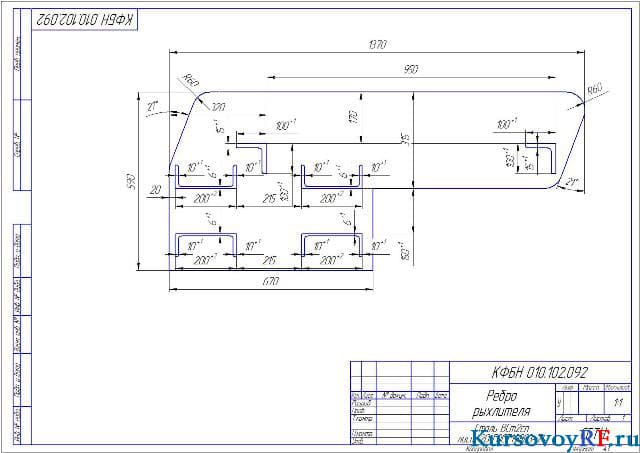

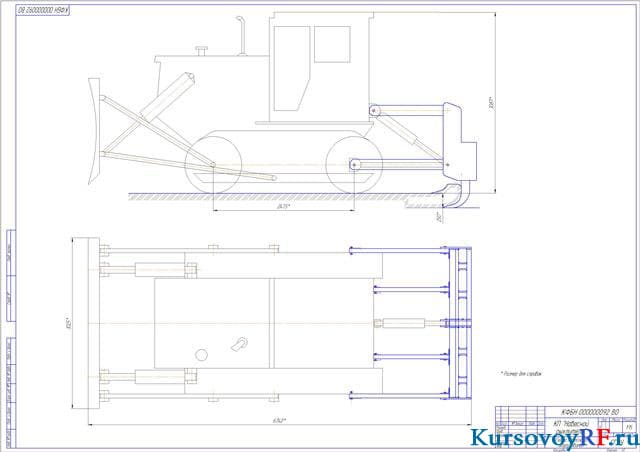

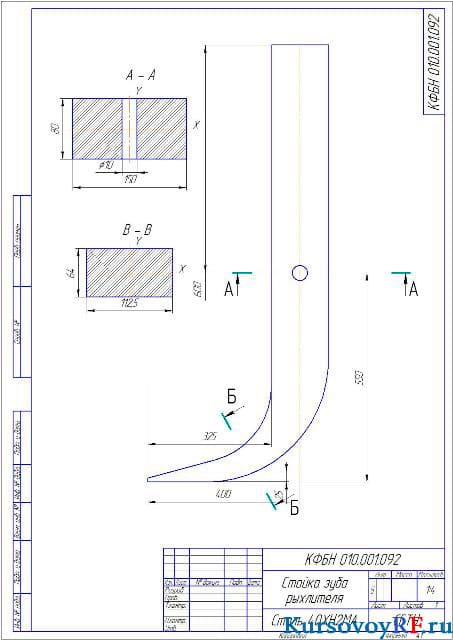

В графической части курсового проекта разработана схема размещения подвесного рыхлителя на базовой машине, сборочный чертеж рыхлителя, деталировочные чертежи основных деталей.
